Модель: 3017А
Заказать

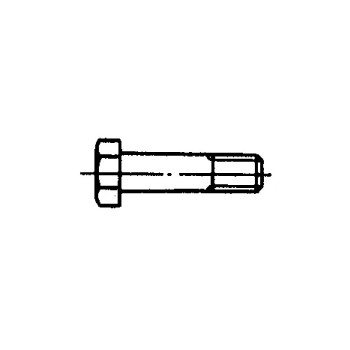

Болты с шестигранной головкой уменьшенного размера "под ключ" и короткой резьбовой частью 3017А ОСТ 1 31120-80

Материал: Сталь 30ХГСА

Диаметр резьбы, мм: От 5 до 18

Покрытие: Ц9.хр, Кд9.хр

Аналоги: 3016А, 3017А, 3018А

Таблица 1

Диаметр резьбы d d1 Пред. откл. по h12 D min D1 пред. откл. по h14 D2 min S H r l0
пред. откл. по h12 пред. откл. по h14 ± 0,2
M5 5 8,8 8 7,3 8 3 0,5 8
M6 6 11,0 10 9,2 10 4 9
М8 8 13,2 12 11,0 12 5 0,8 11
М10 10 15,5 14 13,0 14 6 13
М12х1,5 12 18,8 17 16,0 17 7 1,0 15
М14х1,5 14 21,1 19 18,0 19 9 16
М16х1,5 16 24,5 22 21,0 22 10 1,5 18
М18х1,5 18 26,8 24 23,0 24 11 19



Таблица 2

L d
Номин.

Пред.
откл.

 М5 М6 М8 М10
Применяе-
мость

l
Пред.
откл.
-0,4

 Применяе-
мость		 l
Пред.
откл.
-0,5		 Применяе-
мость		 l
Пред.
откл.
-0,62		 Применяе-
мость		 l
Пред.
откл.
-0,75
12 ±0,2   4   3   -   -
14 6 5 3 -
16 8 7 5 3
18 10 9 7 5
20 12 11 9 7
22 14 13 11 9
24 ±0,3 16 15 13 11
26 18 17 15 13
28 20 19 17 15
30 22 21 19 17
32 24 23 21 19
34 26 25 23 21
36 28 27 25 23
38 30 29 27 25
40 32 31 29 27
42 34 33 31 29
44 36 35 33 31
46 38 37 35 33
48 40 39 37 35
50 42 41 39 37
52 ±0,5 - 43 41 39
54 - 45 43 41
56 - 47 45 43
58 - 49 47 45
60 - 51 49 47
62 - 53 51 49
64 - - 53 51
66 - - 55 53
68 - - 57 55
70 - - 59 57
72 - - 61 59
74 - - 63 61
76 - - 65 63
78 - - 67 65
80 - - 69 67
82 - - 71 69
84 - - - 71
86 - - - 73
88 - - - 75
90 - - - 77
92 - - - 79
94 - - - 81
96 - - - 83
98 - - - 85
100 - - - 87
104 - - - 91
108 - - - -
112 - - - -
116 - - - -
120 - - - -
124 - - - -
128 - - - -
132 - - - -
136 - - - -
140 - - - -
144 - - - -
148 - - - -



Продолжение таблицы 2

L d
Номин.

Пред.
откл.

 М12х1,5 М14х1,5 М16х1,5 М18х1,5
Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
14 ±0,2   -   -   -   -
14 - - - -
16 - - - -
18 3 - - -
20 5 4 - -
22 7 6 4 -
24 ±0,3 9 8 6 5
26 11 10 8 7
28 13 12 10 9
30 15 14 12 11
32 17 16 14 13
34 19 18 16 15
36 21 20 18 17
38 23 22 20 19
40 25 24 22 21
42 27 26 24 23
44 29 28 26 25
46 31 30 28 27
48 33 32 30 29
50 35 34 32 31
52 ±0,5 37 36 34 33
54 39 38 36 35
56 41 40 38 37
58 43 42 40 39
60 45 44 42 41
62 47 46 44 43
64 49 48 46 45
66 51 50 48 47
68 53 52 50 49
70 55 54 52 51
72 57 56 54 53
74 59 58 56 55
76 61 60 58 57
78 63 62 60 59
80 65 64 62 61
82 67 66 64 63
84 69 68 66 65
86 71 70 68 67
88 73 72 70 69
90 75 74 72 71
92 77 76 74 73
94 79 78 76 75
96 81 80 78 77
98 83 82 80 79
100 85 84 82 81
104 89 88 86 85
108 93 92 90 89
112 97 96 94 93
116 101 100 98 97
120 105 104 102 101
124 109 108 106 105
128 - 112 110 109
132 - 116 114 113
136 - 120 118 117
140 - 124 122 121
144 - - 126 125
148 - - 130 129



Таблица 3

L, мм d
М5 М6 М8 М10 М12х1,5 М14х1,5 М16х1,5 М18х1,5
Масса 100 шт., кг
12 0,32 0,48 - - - - - -
14 0,35 0,53 0,93 - - - - -
16 0,38 0,57 1,01 1,60 - - - -
18 0,41 0,62 1,09 1,70 2,67 - - -
20 0,44 0,66 1,17 1,83 2,84 4,23 - -
22 0,47 0,70 1,25 1,95 3,02 4,47 6,28 -
24 0,52 0,75 1,33 2,07 3,20 4,72 6,59 8,51
26 0,55 0,79 1,41 2,20 3,38 4,96 6,91 8,91
28 0,57 0,84 1,49 2,32 3,55 5,20 7,22 9,31
30 0,60 0,88 1,57 2,44 3,73 5,44 7,54 9,71
32 0,63 0,93 1,64 2,56 3,91 5,86 7,85 10,11
34 0,66 0,97 1,72 2,69 4,09 5,92 8,17 10,51
36 0,69 1,02 1,80 2,81 4,26 6,17 8,48 10,90
38 0,72 1,06 1,88 2,93 4,44 6,41 8,80 11,30
40 0,75 1,10 1,96 3,06 4,62 6,95 9,11 11,70
42 0,78 1,15 2,04 3,18 4,80 6,89 9,43 12,10
44 0,81 1,19 2,12 3,30 4,97 7,13 9,75 12,50
46 0,84 1,24 2,20 3,43 5,15 7,37 10,06 12,90
48 0,87 1,28 2,28 3,55 5,33 7,62 10,38 13,30
50 0,91 1,33 2,35 3,67 5,51 7,86 10,69 13,70
52 - 1,37 2,48 3,80 5,68 8,10 11,01 14,10
54 - 1,42 2,51 3,92 5,86 8,34 11,32 14,50
56 - 1,46 2,59 4,04 6,04 8,58 11,64 14,90
58 - 1,50 2,67 4,17 6,22 8,82 11,95 15,30
60 - 1,55 2,75 4,29 6,39 9,06 12,27 15,70
62 - 1,59 2,83 4,41 6,57 9,31 12,59 16,10
64 - - 2,91 4,54 6,75 9,55 12,90 16,50
66 - - 2,98 4,66 6,93 9,79 13,22 16,89
68 - - 3,06 4,78 7,10 10,03 13,53 17,29
70 - - 3,14 4,91 7,28 10,27 13,83 17,69
72 - - 3,22 5,03 7,46 10,51 14,16 18,09
74 - - 3,30 5,15 7,64 10,76 14,48 18,49
76 - - 3,38 5,28 7,81 11,00 14,79 18,89
78 - - 3,46 5,40 7,99 11,24 15,11 19,29
80 - - 3,54 5,52 8,17 11,48 15,42 19,69
82 - - 3,62 5,65 8,35 11,72 15,74 20,09
84 - - - 5,77 8,52 11,96 16,06 20,48
86 - - - 5,89 8,70 12,21 16,37 20,89
88 - - - 6,02 8,88 12,45 16,69 21,29
90 - - - 6,14 9,06 12,69 17,00 21,69
92 - - - 6,26 9,23 12,93 17,32 22,09
94 - - - 6,39 9,41 13,17 17,63 22,48
96 - - - 6,51 9,59 13,41 17,95 22,88
98 - - - 6,63 9,77 13,65 18,26 23,28
100 - - - 6,75 9,94 13,90 18,58 23,68
104 - - - 7,00 10,30 14,38 19,21 24,48
108 - - - - 10,65 14,86 19,84 25,28
112 - - - - 11,01 15,35 20,47 26,08
116 - - - - 11,36 15,83 21,10 26,88
120 - - - - 11,72 16,31 21,73 27,68
124 - - - - 12,07 16,79 22,37 28,47
128 - - - - - 17,28 23,00 29,27
132 - - - - - 17,76 23,63 30,07
136 - - - - - 18,24 24,26 30,87
140 - - - - - 18,73 24,89 31,67
144 - - - - - - 25,52 32,47
148 - - - - - - 26,15 33,27



Пример наименования и обозначения болта с шестигранной головкой уменьшенного размера "под ключ" и короткой резьбовой частью, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:

Болт 6-24-Ц-ОСТ 1 31120-80

То же, из стали 30ХГСА, кадмированного:

Болт 6-24-Кд-ОСТ 1 31120-80

То же, из стали 45, цинкованного:

Болт 6-24-Ц-ОСТ 1 31119-80

То же, из алюминиевого сплава, анодированного:

Болт 6-24-Ан.Окс-ОСТ 1 31121-80
