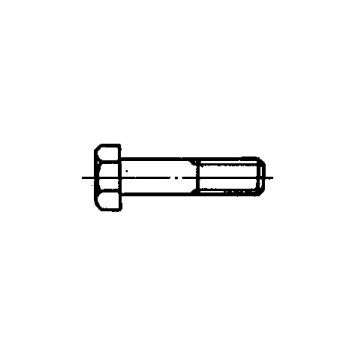

Болты с шестигранной головкой с полем допуска диаметра стержня f9 3021А ОСТ 1 31124-80

Материал: Сталь 30ХГСА

Диаметр резьбы, мм: От 5 до 24

Покрытие: Ц9.хр, Кд9.хр

Аналоги: 3021А

Таблица 1

d

d1

Пред.

откл.

по f9

D

min

D1

Пред.

откл.

по h14

D2

min

 S H r l0
Пред. откл.
по h12 по h14 ±0,2
М5 5 8,8 8 7,4 8 3 0,5 10
М6 6 11,0 10 9,3 10 3,5 12
М8 8 15,5 14 13,2 14 4,5 0,8 14
М10 10 18,8 17 16,0 17 5 18
М12х1,5 12 21,1 19 18,0 19 7 1,0 20
М14х1,5 14 24,5 22 21,0 22 9 22
М16х1,5 16 26,8 24 23,0 24 10 1,5 24
М18х1,5 18 30,2 27 26,0 27 11 26
М20х1,5 20 33,6 30 29,0 30 12 28
М22х1,5 22 35,8 32 31,0 32 13 2,0 30
М24х1,5 24 40,3 36 35,0 36 14 32



Таблица 2

L d
Номин.

Пред.
откл.

 М5 М6 М8 М10 М12х1,5 М14х1,5
Применяе-
мость

l
Пред.
откл.
-0,4

 Применяе-
мость		 l
Пред.
откл.
-0,5		 Применяе-
мость		 l
Пред.
откл.
-0,62		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
14 ±0,2   4   -   -   -   -   -
16 6 4 - - - -
18 8 6 - - - -
20 10 8 6 - - -
22 12 10 8 - - -
24 ±0,3 14 12 10 6 - -
26 16 14 12 8 6 -
28 18 16 14 10 8 -
30 20 18 16 12 10 8
32 22 20 18 14 12 10
34 24 22 20 16 14 12
36 26 24 22 18 16 14
38 28 26 24 20 18 16
40 30 28 26 22 20 18
42 32 30 28 24 22 20
44 34 32 30 26 24 22
46 36 34 32 28 26 24
48 38 36 34 30 28 26
50 40 38 36 32 30 28
52 ±0,5 - 40 38 34 32 30
54 - 42 40 36 34 32
56 - 44 42 38 36 34
58 - 46 44 40 38 36
60 - 48 46 42 40 38
62 - 50 48 44 42 40
64 - - 50 46 44 42
66 - - 52 48 46 44
68 - - 54 50 48 46
70 - - 56 52 50 48
72 - - 58 54 52 50
74 - - 60 56 54 52
76 - - 62 58 56 54
78 - - 64 60 58 56
80 - - 66 62 60 58
82 - - 68 64 62 60
84 - - - 66 64 62
86 - - - 68 66 64
88 - - - 70 68 66
90 - - - 72 70 68
92 - - - 74 72 70
94 - - - 76 74 72
96 - - - 78 76 74
98 - - - 80 78 76
100 - - - 82 80 78
104 - - - 86 84 82
108 - - - - 88 86
112 - - - - 92 90
116 - - - - 96 94
120 - - - - 100 96
124 - - - - 104 102
128 - - - - - 106
132 - - - - - 110
136 - - - - - 114
140 - - - - - 118
144 - - - - - -
148 - - - - - -



Продолжение таблицы 2

L d
Номин.

Пред.
откл.

 М16х1,5 М18х1,5 М20х1,5 М22х1,5 М24х1,5
Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
14 ±0,2   -   -   -   -   -
16 - - - - -
18 - - - - -
20 - - - - -
22 - - - - -
24 ±0,3 - - - - -
26 - - - - -
28 - - - - -
30 - - - - -
32 8 - - - -
34 10 - - - -
36 12 10 - - -
38 14 12 10 - -
40 16 14 12 10 -
42 18 16 14 12 10
44 20 18 16 14 12
46 22 20 18 16 14
48 24 22 20 18 16
50 26 24 22 20 18
52 ±0,5 28 26 24 22 20
54 30 28 26 24 22
56 32 30 28 26 24
58 34 32 30 28 26
60 36 34 32 30 28
62 38 36 34 32 30
64 40 38 36 34 32
66 42 40 38 36 34
68 44 42 40 38 36
70 46 44 42 40 38
72 48 46 44 42 40
74 50 48 46 44 42
76 52 50 48 46 44
78 54 52 50 48 46
80 56 54 52 50 48
82 58 56 54 52 50
84 60 58 56 54 52
86 62 60 58 56 54
88 64 62 60 58 56
90 66 64 62 60 58
92 68 66 64 62 60
94 70 68 66 64 62
96 72 70 68 66 64
98 74 72 70 68 66
100 76 74 72 70 68
104 80 78 76 74 72
108 84 82 80 78 76
112 88 86 84 82 80
116 92 90 88 86 84
120 96 94 92 90 88
124 100 98 96 94 92
128 104 102 100 98 96
132 108 106 104 102 100
136 112 110 108 106 104
140 116 114 112 110 108
144 120 118 116 114 112
148 124 122 120 118 116



Таблица 3

L, мм d
М5 М6 М8 М10 М12х1,5 М14х1,5 М16х1,5 М18х1,5 М20х1,5 М22х1,5 М24х1,5
Масса 100 шт., кг
14 0,35 - - - - - - - - - -
16 0,38 0,54 - - - - - - - - -
18 0,41 0,59 - - - - - - - - -
20 0,44 0,63 1,30 - - - - - - - -
22 0,47 0,67 1,38 - - - - - - - -
24 0,50 0,72 1,46 2,29 - - - - - - -
26 0,53 0,76 1,53 2,41 3,72 - - - - - -
28 0,56 0,81 1,61 2,54 3,90 - - - - - -
30 0,60 0,85 1,69 2,66 4,07 6,19 - - - - -
32 0,63 0,90 1,77 2,78 4,25 6,44 8,48 - - - -
34 0,66 0,92 1,85 2,91 4,34 6,68 8,79 - - - -
36 0,69 0,98 1,93 3,03 4,51 6,92 9,11 12,05 - - -
38 0,72 1,03 2,01 3,15 4,78 7,16 9,42 12,45 16,00 - -
40 0,75 1,07 2,09 3,28 4,98 7,40 9,74 12,85 16,50 20,20 -
42 0,78 1,12 2,17 3,40 5,14 7,64 10,06 13,25 16,99 20,80 26,34
44 0,81 1,16 2,24 3,52 5,32 7,89 10,37 13,65 17,48 21,40 27,05
46 0,84 1,21 2,32 3,65 5,49 8,13 10,69 14,05 17,98 21,99 27,76
48 0,87 1,25 2,40 3,77 5,67 8,37 11,00 14,44 18,47 22,59 28,47
50 0,90 1,30 2,48 3,89 5,85 8,61 11,32 14,84 18,96 23,19 29,19
52 - 1,34 2,56 4,02 6,03 8,85 11,63 15,24 19,46 23,78 29,89
54 - 1,38 2,64 4,14 6,20 9,09 11,95 15,64 19,95 24,38 30,60
56 - 1,43 2,72 4,26 6,38 9,33 12,26 16,04 20,44 24,98 31,31
58 - 1,47 2,80 4,39 6,56 9,58 12,58 16,44 20,93 25,57 32,02
60 - 1,52 2,88 4,51 6,74 9,82 12,90 16,84 21,43 26,17 32,73
62 - 1,56 2,95 4,63 6,91 10,06 13,21 17,24 21,92 26,76 33,44
64 - - 3,03 4,76 7,09 10,30 13,53 17,64 22,41 27,36 34,15
66 - - 3,11 4,88 7,27 10,54 13,84 18,04 22,91 27,96 34,86
68 - - 3,19 5,00 7,47 10,78 14,16 18,44 23,40 28,55 35,57
70 - - 3,27 5,13 7,62 11,03 14,47 18,84 23,89 29,15 36,28
72 - - 3,35 5,25 7,80 11,27 14,79 19,24 24,38 29,75 36,99
74 - - 3,43 5,37 7,96 11,51 15,10 19,64 24,88 30,34 37,70
76 - - 3,51 5,50 8,16 11,75 15,42 20,04 25,37 30,94 38,40
78 - - 3,58 5,62 8,33 11,99 15,73 20,43 25,85 31,54 39,11
80 - - 3,66 5,74 8,51 12,23 16,05 20,83 26,35 32,13 39,82
82 - - 3,74 5,87 8,69 12,47 16,37 21,23 26,85 32,73 40,53
84 - - - 5,99 8,87 12,72 16,68 21,63 27,34 33,33 41,24
86 - - - 6,11 9,04 12,96 17,00 22,03 27,84 33,92 41,95
88 - - - 6,23 9,22 13,20 17,31 22,43 28,33 34,52 42,66
90 - - - 6,36 9,40 13,44 17,63 22,83 28,82 35,12 43,37
92 - - - 6,48 9,58 13,68 17,94 23,23 29,31 35,71 44,08
94 - - - 6,60 9,75 13,92 18,26 23,63 29,81 36,31 44,79
96 - - - 6,73 9,93 14,17 18,57 24,03 30,30 36,90 45,50
98 - - - 6,85 10,11 14,41 18,89 24,43 30,79 37,50 46,21
100 - - - 6,95 10,29 14,65 19,21 24,83 31,29 38,10 46,92
104 - - - 7,22 10,64 15,13 19,84 25,63 32,27 39,29 48,34
108 - - - - 11,00 15,64 20,47 26,42 33,26 40,48 49,76
112 - - - - 11,35 16,10 21,10 27,22 34,24 41,68 51,18
116 - - - - 11,71 16,58 21,73 28,02 35,23 42,87 52,60
120 - - - - 12,06 17,06 22,36 28,82 36,22 44,06 54,02
124 - - - - 12,42 17,55 22,99 29,62 37,20 45,26 55,44
128 - - - - - 18,03 23,62 30,42 38,19 46,45 56,86
132 - - - - - 18,51 24,25 31,22 39,17 47,64 58,28
136 - - - - - 19,00 24,88 32,01 40,16 48,83 59,70
140 - - - - - 19,48 25,52 32,81 41,15 50,03 61,12
144 - - - - - - 26,15 33,61 42,13 51,22 62,54
148 - - - - - - 26,78 34,41 43,12 52,41 63,96



Пример наименования и обозначения болта с шестигранной головкой с полем допуска диаметра стержня f9, с резьбой М6 и длиной L=24мм, из стали 30ХГСА, цинкованного:

Болт 6-24-Ц-ОСТ 1 31124-80

То же, из стали 30ХГСА, кадмированного:

Болт 6-24-Кд-ОСТ 1 31124-80
