Болты 3029А ОСТ 1 31134-80 сталь

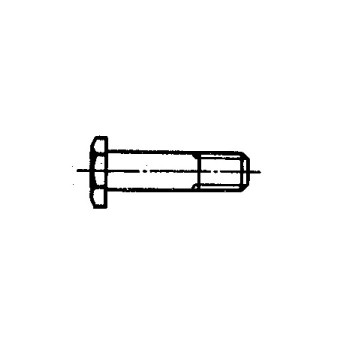

Болты с шестигранной головкой с полем допуска диаметра стержня f7 для шарнирных соединений 3029А ОСТ 1 31134-80
Материал: Сталь 14Х17Н2
Диаметр резьбы, мм: От 4 до 22
Покрытие: Хим.Пас
Аналоги: 3027А, 3118А, 3119А, 3029А
Таблица 1
| Диаметр резьбы d | d1 Пред. откл. по f7 | D min | D1 пред. откл. по h14 | D2 min | S | H | r | l0 | К |
| пред. откл. по h12 | пред. откл. по h14 | ± 0,2 | |||||||
| M4 | 4 | 7,8 | 7 | 6,3 | 7 | 2,0 | 0,5 | 7 | 2,5 |
| M5 | 5 | 8,8 | 8 | 7,3 | 8 | 2,5 | 8 | 3,0 | |
| М6 | 6 | 11,0 | 10 | 9,2 | 10 | ||||
| 7 | |||||||||
| М8 | 8 | 13,2 | 12 | 11,0 | 12 | 3,0 | 0,8 | 9 | 3,5 |
| 9 | |||||||||
| М10 | 10 | 15,5 | 14 | 13,0 | 14 | 4,0 | 11 | 4,0 | |
| М12х1,5 | 12 | 18,8 | 17 | 16,0 | 17 | 1,0 | 12 | ||
| М14х1,5 | 14 | 21,1 | 19 | 18,0 | 19 | 13 | 4,5 | ||
| 15 | |||||||||
| М16х1,5 | 16 | 24,5 | 22 | 21,0 | 22 | 1,5 | 14 | ||
| 17 | |||||||||
| М18х1,5 | 18 | 26,8 | 24 | 23,0 | 24 | 5,0 | 15 | ||
| М20х1,5 | 20 | 30,2 | 27 | 26,0 | 27 | 17 | 5,0 | ||
| М22х1,5 | 22 | 33,6 | 30 | 29,0 | 30 | 6,0 | 2,0 | 18 |
Пример наименования и обозначения болта с шестигранной головкой с полем допуска диаметра стержня f7 для шарнирных соединений, диаметром d1=6мм и длиной L=24мм, из стали 14Х17Н2, пассивированного::
Болт 6-24-Хим.Пас-ОСТ 1 31134-80
То же, из стали 30ХГСА, цинкованного:
Болт 6-24-Ц-ОСТ 1 31133-80
То же, из стали 30ХГСА, кадмированного:
Болт 6-24-Кд-ОСТ 1 31133-80
То же, из стали 13Х11Н2В2МФ-Ш, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31135-80
То же, из стали 07Х16Н6-Ш, пассивированного:
Болт 6-24-Хим.Пас-ОСТ 1 31136-80
