Гайки 2709А ГОСТ 13958-74

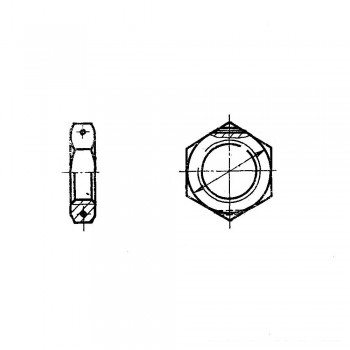

Гайки для крепления соединений трубопроводов по наружному конусу 2709А ГОСТ 13958-74
Материал: Сталь 45, 14Х17Н2, 12Х18Н10Т, 13Х11Н2В2МФ , алюминиевый сплав
Диаметр резьбы, мм: От 6 до 48
Покрытие: Ц.хр, Кд.хр, Хим.пас
Аналоги: 13958-68
Таблица 1
| d |
d1 Пред. откл +0,12 -0,06 |
D | S | l | l1 | H | Масса 100 шт., кг | |||
| Номин. | Пред. откл. |
Пред. откл. ±0,2 |
Номин. | Пред. откл. | Алюминиевый сплав | Сталь | ||||
| М6 | 1,2 | 16,2 | 14 | 2,5 | ±0,2 | 1,5 | 5 | ±0,25 | - | 0,33 |
| М8х1 | 3,0 | 6 | - | 0,47 | ||||||
| М8 | 0,17 | |||||||||
| М10х1 | 1,5 | 19,6 | 17 | 3,5 | ±0,25 | 2,0 | 7 | - | 0,67 | |
| М10 | 0,24 | |||||||||
| М12х1 | 21,9 | 19 | 0,35 | 0,98 | ||||||
| М12х1,5 | ||||||||||
| М14х1 | 25,4 | 22 | 0,46 | 1,28 | ||||||
| М14х1,5 | 0,56 | 1,56 | ||||||||
| М16х1 | 2,7 | 24 | 4,0 | 8 | 0,52 | 1,45 | ||||
| М16х1,5 | 0,62 | 1,72 | ||||||||
| М18х1,5 | 31,2 | 27 | 0,85 | 2,35 | ||||||
| М20х1,5 | 0,68 | 1,89 | ||||||||
| М22х1,5 | 34,6 | 30 | 4,5 | 9 | 0,87 | 2,42 | ||||
| М24х1,5 | 36,9 | 32 | 1,04 | 2,90 | ||||||
| М27х1,5 | 41,6 | 36 | 5,0 | 10 | 1,47 | 4,07 | ||||
| М30х1,5 | 47,3 | 41 | 2,24 | 6,25 | ||||||
| М33х1,5 | 2,0 | 53,1 | 46 | 5,5 | 2,5 | 11 | ±0,3 | 2,83 | 7,88 | |
| М33х2 | 3,14 | 8,75 | ||||||||
| М36х1,5 | 2,83 | 7,88 | ||||||||
| М39х1,5 | 57,7 | 50 | 2,75 | 7,65 | ||||||
| М39х2 | 3,23 | 8,98 | ||||||||
| М42х1,5 | 63,5 | 55 | 3,50 | 9,75 | ||||||
| М42х2 | 3,25 | 9,03 | ||||||||
| М45х1,5 | 3,75 | 10,42 | ||||||||
| М45х2 | 3,48 | 9,68 | ||||||||
| М48х1,5 | 69,3 | 60 | 4,10 | 11,41 | ||||||
| М48х2 | 6,0 | 12 | 4,76 | 13,25 | ||||||
Пример условного обозначения гайки с резьбой М20х1,5 из алюминиевого сплава:
Гайка М20х1,5 - 31А ГОСТ 13958-74
То же, из стали 45:
Гайка М20х1,5 - 22А ГОСТ 13958-74
То же, из стали 14Х17Н2:
Гайка М20х1,5 - 12А ГОСТ 13958-74
То же, из стали 13Х11Н2В2МФ:
Гайка М20х1,5 - 11А ГОСТ 13958-74
То же, для изделий общего применения:
Гайка М20х1,5 - 31 ГОСТ 13958-74
Гайка М20х1,5 - 22 ГОСТ 13958-74
Гайка М20х1,5 - 12 ГОСТ 13958-74
Гайка М20х1,5 - 11 ГОСТ 13958-74
