Гайки 3297А ОСТ 1 33081-80
Модель: 3297А
Заказать

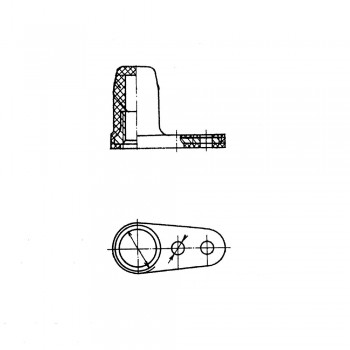

Гайки одноушковые самоконтрящиеся герметичные 3297А ОСТ 1 33081-80
Диаметр резьбы, мм: От 4 до 10
Аналоги: 3297А
Таблица 1
| D |
D1 |
D2 | d | d1 | d2 | H | H1 |
H2 |
h | A | A1 | L |
r |
r1 |
r2 |
Поз.1 Гайка |
Поз.2 | Масса 100 шт., кг |
| Количество | ||||||||||||||||||
| 1 | ||||||||||||||||||
| ±0,3 | ±0,25 | Обозначение | ||||||||||||||||
| М4 | 7,5 | 9 | 2,8 | 3,5 | 5,0 | 13 | 11,5 | 9 | 2,7 | 14,5 | 6,5 | 23 | 2,0 | 1,0 | 4,0 | 4-Ц-ОСТ 1 33074-80 |
Резтновая смесь НО-68-1 ТУ 38 0051166-98 |
0,22 |
| М5 | 8,5 | 6,0 | 15 | 13,0 | 10 | 5-Ц-ОСТ 1 33074-80 | 0,25 | |||||||||||
| М6 | 10,0 | 11 | 7,2 | 18 | 16,0 | 13 | 2,9 | 15,5 | 25 | 1,5 | 6-Ц-ОСТ 1 33074-80 | 0,33 | ||||||
| М8 | 13,0 | 14 | 3,2 | 4,0 | 9,5 | 22 | 19,5 | 15 | 3,1 | 19,5 | 8,5 | 31 | 3,0 | 2,0 | 4,5 | 8-Ц-ОСТ 1 33074-80 | 0,78 | |
| М10 | 16,0 | 17 | 12,0 | 25 | 22,0 | 17 | 3,5 | 21,5 | 35 | 3,5 | 5,0 | 10-Ц-ОСТ 1 33074-80 | 1,31 | |||||
Таблица 2
| D | Обозначение покрытия в обозначении гайки | |||
| Ц | Кд | |||
| Код ОКП | КЧ | Код ОКП | КЧ | |
| М4 | 75 9415 6401 | 03 | 75 9415 6411 | 01 |
| М5 | 75 9415 6402 | 02 | 75 9415 6412 | 00 |
| М6 | 75 9415 6403 | 01 | 75 9415 6413 | 10 |
| М8 | 75 9415 6404 | 00 | 75 9415 6414 | 09 |
| М10 | 75 9415 6405 | 10 | 75 9415 6415 | 08 |
Пример наименования и обозначения герметичной самоконтрящейся одноушковой гайки с резьбой М6, цинкованной:
Гайка 6-Ц-ОСТ 1 33081-80
