Гайки 3299А ОСТ 1 33082-80
Модель: 3299А
Заказать

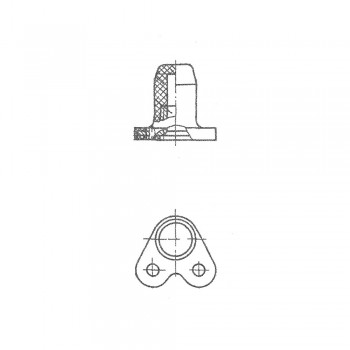

Гайки угловые самоконтрящиеся герметичные 3299А ОСТ 1 33082-80
Диаметр резьбы, мм: От 4 до 10
Аналог: 3299А
Таблица 1
| D |
D1 |
d | d1 | d2 | H | H1 |
H2 |
h | L | A | B |
r |
r1 |
r2 | r3 |
Поз.1 Гайка |
Поз.2 | Масса 100 шт., кг |
| Количество | ||||||||||||||||||
| 1 | ||||||||||||||||||
| ±0,3 | ±0,25 | Обозначение | ||||||||||||||||
| М4 | 7,5 | 2,8 | 3,5 | 5,0 | 13 | 11,5 | 9 | 2,6 | 17,5 | 9,5 | 15,0 | 2,0 | 1,0 | 4,0 | 4,5 | 4-Ц-ОСТ 1 33078-80 |
Резиновая смесь НО-68-1 ТУ 38 0051166-98 |
0,200 |
| М5 | 8,5 | 6,0 | 15 | 13,0 | 10 | 5-Ц-ОСТ 1 33078-80 | 0,240 | |||||||||||
| М6 | 10,0 | 7,2 | 18 | 16,0 | 13 | 2,7 | 19,0 | 11,0 | 16,5 | 1,5 | 5,5 | 6-Ц-ОСТ 1 33078-80 | 0,301 | |||||
| М8 | 13,0 | 3,2 | 4,0 | 9,5 | 22 | 19,5 | 15 | 3,1 | 22,0 | 13,0 | 20,0 | 3,0 | 2,0 | 4,5 | 7,0 | 8-Ц-ОСТ 1 33078-80 | 0,680 | |
| М10 | 16,0 | 12,0 | 25 | 22,0 | 17 | 3,5 | 26,0 | 16,0 | 24,0 | 3,5 | 3,0 | 8,5 | 10-Ц-ОСТ 1 33078-80 | 1,180 | ||||
Таблица 2
| D | Обозначение покрытия в обозначении гайки | |||
| Ц | Кд | |||
| Код ОКП | КЧ | Код ОКП | КЧ | |
| М4 | 75 9415 6501 | 00 | 75 9415 6511 | 09 |
| М5 | 75 9415 6502 | 10 | 75 9415 6512 | 08 |
| М6 | 75 9415 6503 | 09 | 75 9415 6513 | 07 |
| М8 | 75 9415 6504 | 08 | 75 9415 6514 | 06 |
| М10 | 75 9415 6505 | 07 | 75 9415 6515 | 05 |
Пример наименования и обозначения герметичной самоконтрящейся угловой гайки с резьбой М6, цинкованной:
Гайка 6-Ц-ОСТ 1 33082-80
