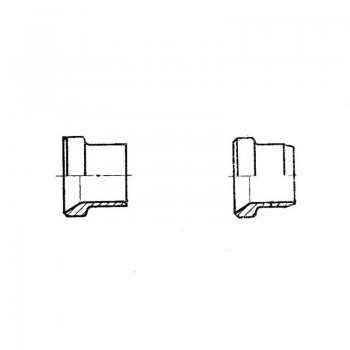

ГОСТ 13956-74 Ниппели для соединений трубопроводов по наружному конусу
Ниппели для соединений трубопроводов по наружному конусу ГОСТ 13956-74
Материал: Сталь 45, 30ХГСА, 14Х17Н2, 13Х11Н2В2МФ
Диаметр: От 3 до 38
Аналоги: ГОСТ 13956-68
Таблица 1

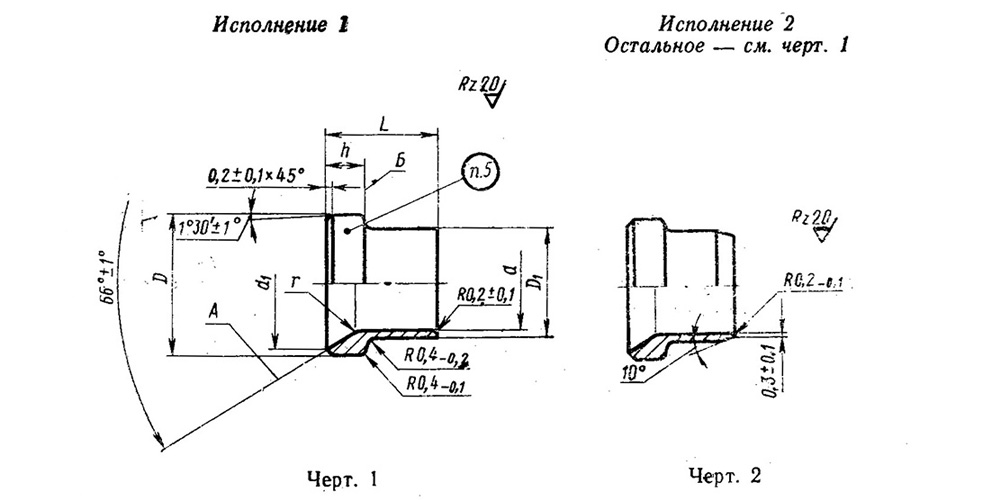

Наружный диаметр труб Dн |
d | d1 | D | D1 | h | L | r | Масса 100 шт., кг | |
Номин. | Пред. откл. | Пред. откл. |
Пред. откл. +0,3 |
||||||
по h11 | ± 0,2 | ||||||||
3 | 3 | H11 | 5,3 | 6,8 | 4,0 | 3,5 | 9 | 1,0 | 0,103 |
4 | 4 | 6,3 | 8,8 | 5,0 | 10 | 3,5 | 0,157 | ||
6 | 6 | 8,6 | 10,8 | 7,3 | 4,0 | 11 | 0,249 | ||
8 | 8 | 10,6 | 12,8 | 9,3 | 12 | 0,353 | |||
10 | 10 | 12,5 | 14,8 | 11,7 | 4,5 | 13 | 0,525 | ||
12 | 12 | H10 | 15,5 | 18,2 | 14,0 | 5,0 | 14 | 0,780 | |
14 | 14 | 17,5 | 20,2 | 16,0 | 15 | 0,966 | |||
16 | 16 | 19,3 | 22,2 | 18,0 | 16 | 1,120 | |||
18 | 18 | 22,3 | 25,2 | 20,0 | 6,0 | 17 | 1,525 | ||
20 | 20 | 25,0 | 28,2 | 22,0 | 6,5 | 18 | 1,918 | ||
22 | 22 | 28,0 | 30,6 | 24,0 | 20 | 1,850 | |||
25 | 25 | 27,3 | 27,0 | 2,262 | |||||
28 | 28 | 34,0 | 36,6 | 30,0 | 7,0 | 22 | 2,621 | ||
30 | 30 | 38,5 | 32,0 | 2,792 | |||||
32 | 32 | 36,5 | 39,6 | 34,0 | 7,5 | 23 | 3,016 | ||
34 | 34 | 40,0 | 42,6 | 36,3 | 3,464 | ||||
36 | 36 | 43,0 | 45,6 | 38,3 | 3,865 | ||||
38 | 38 | 40,5 | 4,063 |
Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн=12 мм из стали 45:
Ниппель 1-12-22А ГОСТ 13956-74
То же, из стали 30ХГСА:
Ниппель 1-12-21А ГОСТ 13956-74
То же, из стали 14Х17Н2:
Ниппель 1-12-12А ГОСТ 13956-74
То же, из стали 13Х11Н2В2МФ:
Ниппель 1-12-11А ГОСТ 13956-74
То же, для изделий общего применения:
Ниппель 1-12-22А ГОСТ 13956-74
Ниппель 1-12-21А ГОСТ 13956-74
Ниппель 1-12-12А ГОСТ 13956-74
Ниппель 1-12-11А ГОСТ 13956-74
Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн=12 мм из стали 45:
Ниппель 2-12-22А ГОСТ 13956-74
То же, из стали 30ХГСА:
Ниппель 2-12-21А ГОСТ 13956-74
То же, из стали 14Х17Н2:
Ниппель 2-12-12А ГОСТ 13956-74
То же, из стали 13Х11Н2В2МФ:
Ниппель 2-12-11А ГОСТ 13956-74
То же, для изделий общего применения:
Ниппель 2-12-22А ГОСТ 13956-74
Ниппель 2-12-21А ГОСТ 13956-74
Ниппель 2-12-12А ГОСТ 13956-74
Ниппель 2-12-11А ГОСТ 13956-74
