Кольца уплотнительные 2608с ОСТ 1 11408-88

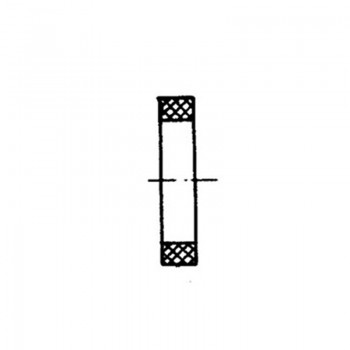

Кольца резиновые уплотнительные прямоугольного сечения 2608с ОСТ 1 11408-88
Материал: Резиновые смеси В-14-1 НТА, 98-1 НТА, ИРП-1078 НТА, ИРП-1078А НТА, ИРП-1266 НТА, ИРП-1267 НТА, ИРП-1287 НТА, ИРП-1287М НТА, ИРП-1338 НТА, ИРП-1353 НТА, ИРП-1378 НТА, 51-1434 НТА, 51-1570 НТА, 51-1668 НТА, 51-1669 НТА, ИРП-1316 НТА, НО-68-1 НТА, ИРП-1225 НТА, ИРП-1377 НТА, В-14НТА по ТУ 38 005-1166-98
Таблица 1
d | h | b |
Масса 1000 шт., колец, кг |
||
Номин. |
Пред. откл. для исполнения |
||||
1 | 2 | ||||
2,00 | -0,2 | ±0,2 | 0,50 | 2,00 | 0,025 |
6,00 | 6,00 | 1,810 | |||
2,50 | 2,00 | 2,00 | 0,113 | ||
3,50 | 3,00 | 0,363 | |||
3,00 | 0,50 | 2,50 | 0,043 | ||
1,00 | 0,013 | ||||
0,80 | 4,50 | 0,170 | |||
1,50 | 0,034 | ||||
3,50 | 0,114 | ||||
1,00 | 1,50 | 0,042 | |||
2,00 | 2,00 | 0,126 | |||
2,50 | 2,50 | 0,216 | |||
3,50 | 2,00 | 2,00 | 0,138 | ||
0,80 | 0,060 | ||||
1,00 | 0,075 | ||||
1,50 | 3,00 | 0,198 | |||
2,00 | 2,00 | 0,151 | |||
2,50 | 2,50 | 0,255 | |||
6,00 | 6,00 | 2,262 | |||
4,50 | 1,00 | 2,50 | 0,110 | ||
1,50 | 3,00 | 0,212 | |||
2,00 | 2,00 | 0,163 | |||
2,50 | 2,50 | 0,275 | |||
5,00 | 1,00 | 0,118 | |||
2,00 | 3,00 | 0,302 | |||
2,00 | 0,176 | ||||
2,50 | 0,236 | ||||
2,50 | 0,295 | ||||
3,00 | 3,00 | 0,452 | |||
5,50 | 2,00 | 2,50 | 0,251 | ||
2,00 | 0,188 | ||||
2,50 | 2,50 | 0,314 | |||
6,00 | 1,00 | 1,50 | 0,071 | ||
2,00 | 2,00 | 0,201 | |||
2,50 | 0,267 | ||||
3,00 | 0,339 | ||||
2,50 | 2,50 | 0,334 | |||
2,00 | 0,251 | ||||
3,00 | 3,00 | 0,509 | |||
6,50 | 2,00 | 2,00 | 0,214 | ||
2,50 | 3,00 | 0,448 | |||
2,50 | 0,353 | ||||
2,00 | 0,267 | ||||
3,00 | 3,00 | 0,537 | |||
7,00 | 2,00 | 0,377 | |||
2,50 | 0,471 | ||||
2,00 | 0,283 | ||||
2,00 | 2,50 | 0,298 | |||
3,00 | 3,00 | 0,565 | |||
2,00 | 0,339 | ||||
7,50 | 0,80 | 1,50 | 0,068 | ||
1,00 | 0,085 | ||||
2,00 | 2,00 | 0,239 | |||
2,00 | 2,50 | 0,314 | |||
2,50 | 2,00 | 0,298 | |||
8,00 | 0,50 | 0,063 | |||
1,00 | 0,126 | ||||
1,50 | 2,50 | 0,247 | |||
2,00 | 3,00 | 0,415 | |||
2,50 | 0,330 | ||||
4,00 | 0,603 | ||||
2,00 | 0,251 | ||||
3,50 | 0,506 | ||||
2,50 | 3,00 | 0,518 | |||
3,00 | 0,622 | ||||
8,50 | 1,00 | 1,50 | 0,094 | ||
1,50 | 0,141 | ||||
2,00 | 2,50 | 0,346 | |||
3,00 | 0,434 | ||||
2,50 | 2,50 | 0,432 | |||
3,00 | 0,542 | ||||
3,00 | 0,650 | ||||
2,50 | 0,518 | ||||
9,00 | 1,00 | 3,50 | 0,275 | ||
2,00 | 3,00 | 0,452 | |||
2,00 | 0,276 | ||||
2,50 | 0,361 | ||||
2,50 | 0,452 | ||||
3,00 | 0,565 | ||||
3,00 | 0,679 | ||||
2,50 | 0,542 | ||||
9,50 | 2,00 | 2,00 | 0,289 | ||
2,50 | 0,377 | ||||
2,50 | 0,471 | ||||
3,00 | 3,00 | 0,707 | |||
10,00 | 1,00 | 2,00 | 0,151 | ||
1,50 | 3,00 | 0,368 | |||
1,50 | 5,00 | 0,707 | |||
2,00 | 2,00 | 0,302 | |||
2,50 | 0,393 | ||||
3,00 | 0,490 | ||||
2,50 | 0,613 | ||||
3,00 | 2,50 | 0,589 | |||
3,00 | 0,735 | ||||
10,50 | 2,00 | 0,509 | |||
2,50 | 0,636 | ||||
3,00 | 2,00 | 0,471 | |||
11,00 | 1,50 | 1,50 | 0,177 | ||
4,00 | 0,563 | ||||
2,00 | 2,00 | 0,327 | |||
3,00 | 0,528 | ||||
2,50 | 2,50 | 0,530 | |||
3,00 | 3,00 | 0,792 | |||
2,00 | 0,490 | ||||
11,50 | 2,00 | 0,339 | |||
3,00 | 0,547 | ||||
12,00 | 0,50 | 2,00 | 0,088 | ||
2,00 | 2,50 | 0,456 | |||
2,00 | 0,352 | ||||
3,00 | 0,565 | ||||
2,50 | 2,00 | 0,440 | |||
2,50 | 0,569 | ||||
3,00 | 0,707 | ||||
3,00 | 0,848 | ||||
4,00 | 4,00 | 1,608 | |||
12,50 | 2,00 | 2,00 | 0,364 | ||
2,50 | 0,471 | ||||
2,50 | 3,00 | 0,730 | |||
3,00 | 2,00 | 0,547 | |||
13,00 | 0,50 | 2,50 | 0,122 | ||
1,00 | 3,00 | 0,302 | |||
1,50 | 2,00 | 0,283 | |||
2,00 | 3,50 | 0,726 | |||
3,00 | 0,603 | ||||
2,50 | 0,754 | ||||
3,00 | 2,00 | 0,565 | |||
3,00 | 0,905 | ||||
3,50 | 1,089 | ||||
3,50 | 2,00 | 0,660 | |||
3,00 | 1,056 | ||||
13,50 | 3,00 | 3,50 | 1,122 | ||
3,50 | 2,00 | 0,682 | |||
14,00 | 1,00 | 4,00 | 0,452 | ||
2,00 | 0,201 | ||||
3,00 | 0,320 | ||||
1,50 | 4,00 | 0,679 | |||
2,00 | 3,00 | 0,641 | |||
3,50 | 0,770 | ||||
2,00 | 0,402 | ||||
2,50 | 0,518 | ||||
2,50 | 2,00 | 0,503 | |||
3,00 | 0,801 | ||||
2,50 | 0,648 | ||||
3,00 | 2,00 | 0,603 | |||
2,50 | 0,778 | ||||
4,00 | 1,357 | ||||
3,00 | 0,961 | ||||
3,50 | 1,155 | ||||
3,50 | 2,00 | 0,704 | |||
6,00 | 6,00 | 4,524 | |||
14,50 | 2,50 | 2,50 | 0,668 | ||
3,00 | 0,825 | ||||
15,00 | 2,00 | 0,679 | |||
3,30 | 0,814 | ||||
2,00 | 0,427 | ||||
3,00 | 3,50 | 1,221 | |||
3,00 | 1,018 | ||||
3,50 | 1,188 | ||||
2,00 | 0,748 | ||||
1,50 | 6,00 | 1,244 | |||
16,00 | 2,00 | 3,50 | 0,858 | ||
2,00 | 0,452 | ||||
3,00 | 0,716 | ||||
2,50 | 0,581 | ||||
2,50 | 3,00 | 0,895 | |||
3,50 | 1,072 | ||||
2,00 | 0,565 | ||||
3,00 | 2,50 | 0,872 | |||
3,00 | 1,074 | ||||
3,50 | 1,286 | ||||
3,50 | 2,00 | 0,792 | |||
2,50 | 1,017 | ||||
4,00 | 2,00 | 0,905 | |||
6,00 | 6,00 | 4,946 | |||
17,00 | 2,00 | 2,00 | 0,478 | ||
3,50 | 0,902 | ||||
3,00 | 1,352 | ||||
3,00 | 1,131 | ||||
3,50 | 2,00 | 0,836 | |||
3,00 | 1,319 | ||||
4,00 | 4,00 | 2,111 | |||
6,00 | 6,00 | 5,202 | |||
18,00 | 1,00 | 3,00 | 0,396 | ||
2,00 | 2,00 | 0,503 | |||
3,00 | 0,792 | ||||
3,50 | 0,946 | ||||
2,50 | 1,182 | ||||
3,00 | 3,00 | 1,188 | |||
3,00 | 3,50 | 1,418 | |||
3,50 | 2,00 | 0,880 | |||
3,00 | 1,385 | ||||
3,50 | 1,655 | ||||
19,00 | 2,00 | 2,00 | 0,528 | ||
2,50 | 0,675 | ||||
3,00 | 0,829 | ||||
2,50 | 1,037 | ||||
3,00 | 2,50 | 1,013 | |||
2,00 | 0,792 | ||||
3,00 | 1,244 | ||||
6,00 | 6,00 | 5,655 | |||
20,00 | -0,3 | ±0,3 | 0,80 | 2,00 | 0,221 |
2,00 | 0,553 | ||||
2,50 | 0,707 | ||||
3,00 | 0,867 | ||||
3,50 | 1,034 | ||||
4,00 | 1,206 | ||||
6,00 | 1,960 | ||||
2,50 | 2,00 | 0,691 | |||
2,50 | 0,884 | ||||
3,00 | 1,084 | ||||
3,50 | 1,292 | ||||
3,00 | 2,00 | 0,829 | |||
3,50 | 1,550 | ||||
3,00 | 1,301 | ||||
3,50 | 2,00 | 0,968 | |||
6,00 | 6,00 | 5,881 | |||
21,00 | 1,00 | 2,00 | 0,289 | ||
1,50 | 2,50 | 0,554 | |||
2,00 | 2,00 | 0,578 | |||
2,50 | 3,00 | 1,131 | |||
3,00 | 3,50 | 1,616 | |||
3,50 | 3,00 | 1,583 | |||
6,00 | 6,00 | 6,107 | |||
22,00 | 2,00 | 2,50 | 0,770 | ||
3,50 | 1,122 | ||||
4,00 | 1,307 | ||||
2,50 | 2,00 | 0,754 | |||
2,50 | 0,962 | ||||
3,00 | 1,178 | ||||
3,50 | 1,402 | ||||
3,00 | 1,682 | ||||
3,00 | 1,414 | ||||
3,50 | 2,00 | 1,056 | |||
3,50 | 1,963 | ||||
5,00 | 5,00 | 4,241 | |||
6,00 | 6,00 | 6,333 | |||
23,00 | 2,00 | 2,00 | 0,628 | ||
3,50 | 1,166 | ||||
3,00 | 1,748 | ||||
3,50 | 2,00 | 1,100 | |||
3,00 | 1,715 | ||||
24,00 | 1,00 | 2,00 | 0,327 | ||
2,00 | 3,00 | 1,018 | |||
2,50 | 0,833 | ||||
2,00 | 0,653 | ||||
2,50 | 2,50 | 1,041 | |||
3,00 | 1,272 | ||||
3,00 | 2,00 | 0,980 | |||
3,50 | 1,814 | ||||
6,00 | 3,393 | ||||
3,50 | 2,00 | 1,144 | |||
3,00 | 1,781 | ||||
25,00 | 2,00 | 3,50 | 1,253 | ||
2,00 | 0,679 | ||||
2,50 | 2,50 | 1,080 | |||
3,50 | 1,567 | ||||
3,00 | 1,880 | ||||
3,50 | 2,00 | 1,188 | |||
3,50 | 2,194 | ||||
4,00 | 4,00 | 2,915 | |||
5,00 | 3,00 | 2,639 | |||
26,00 | 1,00 | 2,00 | 0,352 | ||
1,50 | 3,00 | 0,820 | |||
2,00 | 2,00 | 0,704 | |||
2,50 | 2,50 | 1,119 | |||
3,00 | 1,367 | ||||
3,00 | 1,640 | ||||
27,00 | 2,00 | 3,50 | 1,341 | ||
4,00 | 1,558 | ||||
2,50 | 2,50 | 1,158 | |||
3,00 | 1,414 | ||||
3,50 | 1,677 | ||||
3,00 | 2,012 | ||||
28,00 | 1,00 | 5,00 | 1,037 | ||
2,00 | 2,00 | 0,754 | |||
3,50 | 1,385 | ||||
2,50 | 1,732 | ||||
3,00 | 3,00 | 1,753 | |||
3,50 | 2,00 | 1,319 | |||
29,00 | -0,4 | ±0,4 | 3,00 | 3,50 | 2,144 |
3,50 | 4,00 | 2,903 | |||
30,00 | 1,50 | 1,282 | |||
2,00 | 1,709 | ||||
2,50 | 1,021 | ||||
2,00 | 0,804 | ||||
2,50 | 4,00 | 2,136 | |||
3,50 | 2,991 | ||||
4,00 | 3,418 | ||||
2,00 | 1,608 | ||||
3,00 | 3,00 | 1,866 | |||
3,00 | 4,00 | 2,564 | |||
5,00 | 5,00 | 5,498 | |||
31,00 | 2,00 | 3,50 | 1,517 | ||
3,00 | 2,276 | ||||
32,00 | 2,00 | 2,00 | 0,855 | ||
3,00 | 3,00 | 1,979 | |||
4,00 | 5,00 | 4,650 | |||
4,00 | 3,619 | ||||
33,00 | 2,00 | 3,50 | 1,605 | ||
3,00 | 2,408 | ||||
3,50 | 2,00 | 1,539 | |||
34,00 | 1,50 | 3,00 | 1,046 | ||
4,00 | 1,433 | ||||
2,00 | 2,00 | 0,905 | |||
4,00 | 1,910 | ||||
2,50 | 3,00 | 1,744 | |||
3,00 | 2,092 | ||||
3,50 | 4,00 | 3,343 | |||
35,00 | 2,50 | 2,50 | 1,473 | ||
3,00 | 3,50 | 2,540 | |||
4,00 | 4,00 | 3,921 | |||
5,00 | 4,901 | ||||
36,00 | 1,00 | 2,00 | 0,478 | ||
2,00 | 0,955 | ||||
3,00 | 3,50 | 2,606 | |||
3,00 | 2,205 | ||||
37,00 | 2,00 | 4,00 | 2,061 | ||
3,00 | 1,508 | ||||
38,00 | 1,00 | 3,50 | 0,913 | ||
2,00 | 2,00 | 1,005 | |||
3,50 | 1,825 | ||||
3,00 | 2,738 | ||||
3,50 | 3,194 | ||||
39,00 | 2,00 | 3,00 | 1,583 | ||
2,50 | 1,979 | ||||
40,00 | 1,50 | 4,00 | 1,659 | ||
2,00 | 2,50 | 1,335 | |||
3,50 | 1,913 | ||||
6,00 | 3,468 | ||||
5,00 | 2,827 | ||||
2,00 | 1,056 | ||||
3,00 | 2,50 | 2,003 | |||
5,00 | 3,00 | 4,053 | |||
42,00 | -0,5 | ±0,5 | 2,00 | 5,00 | 2,953 |
4,00 | 2,312 | ||||
3,00 | 2,00 | 1,659 | |||
3,00 | 2,545 | ||||
5,00 | 4,430 | ||||
3,50 | 4,00 | 4,046 | |||
43,00 | 2,00 | 2,362 | |||
45,00 | 1,00 | 2,50 | 0,746 | ||
2,00 | 5,00 | 3,142 | |||
2,50 | 3,927 | ||||
3,00 | 5,50 | 5,235 | |||
3,50 | 3,200 | ||||
3,50 | 3,733 | ||||
3,00 | 3,167 | ||||
4,00 | 5,00 | 6,283 | |||
5,00 | 4,00 | 6,158 | |||
46,00 | 2,00 | 4,50 | 2,856 | ||
48,00 | 1,50 | 6,00 | 3,054 | ||
2,00 | 5,00 | 3,330 | |||
3,50 | 2,265 | ||||
4,00 | 4,00 | 5,228 | |||
5,00 | 6,00 | 10,179 | |||
50,00 | 1,00 | 3,00 | 0,999 | ||
2,00 | 1,998 | ||||
52,00 | 2,00 | 6,00 | 4,373 | ||
5,00 | 3,581 | ||||
3,00 | 2,073 | ||||
4,00 | 5,00 | 7,163 | |||
4,00 | 5,630 | ||||
53,00 | 2,00 | 3,50 | 2,485 | ||
55,00 | 2,50 | 1,806 | |||
5,00 | 3,770 | ||||
3,50 | 2,573 | ||||
4,00 | 2,966 | ||||
2,50 | 2,00 | 1,791 | |||
3,00 | 4,00 | 4,448 | |||
4,00 | 3,00 | 4,373 | |||
3,50 | 3,50 | 4,503 | |||
58,00 | -0,6 | ±0,6 | 3,00 | 4,057 | |
60,00 | 2,00 | 6,00 | 4,976 | ||
2,50 | 1,963 | ||||
5,00 | 4,084 | ||||
4,00 | 8,168 | ||||
62,00 | 2,50 | 3,00 | 3,063 | ||
65,50 | 2,00 | 5,00 | 4,398 | ||
6,00 | 5,353 | ||||
2,50 | 3,00 | 3,204 | |||
5,00 | 5,498 | ||||
2,50 | 2,651 | ||||
3,00 | 3,50 | 4,519 | |||
4,00 | 5,00 | 8,796 | |||
6,00 | 2,00 | 5,052 | |||
67,00 | -0,7 | ±0,7 | 2,50 | 4,00 | 4,461 |
68,00 | 2,00 | 5,00 | 4,587 | ||
2,50 | 3,00 | 3,346 | |||
3,00 | 4,015 | ||||
3,50 | 4,717 | ||||
4,00 | 5,00 | 9,173 | |||
70,00 | 2,00 | 4,00 | 3,720 | ||
3,00 | 2,752 | ||||
2,50 | 3,440 | ||||
3,00 | 2,00 | 2,714 | |||
4,00 | 4,00 | 7,439 | |||
5,00 | 9,299 | ||||
72,00 | 3,00 | 4,00 | 5,730 | ||
3,50 | 6,685 | ||||
4,00 | 5,00 | 9,676 | |||
5,00 | 4,00 | 9,550 | |||
74,00 | 2,00 | 2,50 | 2,403 | ||
75,00 | 2,00 | 5,00 | 5,027 | ||
2,50 | 2,435 | ||||
3,50 | 3,453 | ||||
3,00 | 5,179 | ||||
3,50 | 6,042 | ||||
78,00 | 2,00 | 5,00 | 5,215 | ||
80,00 | -0,8 | ±0,8 | 6,00 | 6,484 | |
4,00 | 5,00 | 10,681 | |||
85,00 | 2,00 | 6,00 | 6,861 | ||
4,00 | 5,00 | 11,310 | |||
90,00 | -0,9 | ±0,9 | 2,00 | 5,969 | |
4,00 | 4,725 | ||||
2,50 | 2,50 | 3,632 | |||
3,50 | 4,00 | 8,269 | |||
3,00 | 5,00 | 8,954 | |||
95,00 | 3,50 | 6,498 | |||
98,50 | 2,00 | 2,00 | 2,526 | ||
100,00 | 1,00 | 5,00 | 3,299 | ||
2,00 | 4,00 | 5,228 | |||
2,50 | 2,50 | 4,025 | |||
3,00 | 3,50 | 6,828 | |||
6,00 | 6,00 | 23,977 | |||
105,00 | -1,0 | ±1,0 | 2,00 | 2,50 | 3,377 |
3,00 | 3,50 | 7,158 | |||
4,00 | 5,00 | 13,823 | |||
4,00 | 10,958 | ||||
5,00 | 5,00 | 17,279 | |||
110,00 | 2,00 | 2,50 | 3,534 | ||
4,00 | 5,730 | ||||
2,50 | 3,00 | 5,325 | |||
3,00 | 3,50 | 7,488 | |||
4,00 | 3,00 | 8,520 | |||
5,00 | 14,451 | ||||
115,00 | -1,2 | ±1,2 | 2,00 | 2,50 | 3,691 |
2,50 | 3,50 | 6,515 | |||
3,00 | 3,00 | 6,673 | |||
3,50 | 7,818 | ||||
4,00 | 10,424 | ||||
118,00 | 5,50 | 17,071 | |||
120,00 | 2,50 | 4,00 | 7,791 | ||
2,50 | 4,811 | ||||
3,00 | 3,50 | 8,148 | |||
4,00 | 4,00 | 12,466 | |||
5,00 | 15,708 | ||||
6,00 | 6,00 | 28,501 | |||
125,00 | 2,50 | 5,00 | 10,210 | ||
2,50 | 5,007 | ||||
3,50 | 7,065 | ||||
3,00 | 8,478 | ||||
4,00 | 5,00 | 16,336 | |||
4,00 | 12,968 | ||||
130,0 | 2,50 | 2,50 | 5,203 | ||
4,00 | 8,419 | ||||
3,00 | 3,50 | 8,807 | |||
4,00 | 4,00 | 13,471 | |||
4,00 | 5,00 | 16,965 | |||
5,00 | 21,206 | ||||
135,00 | -1,4 | ±1,4 | 2,50 | 3,50 | 7,614 |
2,50 | 5,400 | ||||
3,00 | 3,50 | 9,137 | |||
4,00 | 4,00 | 13,974 | |||
5,00 | 17,593 | ||||
140,00 | 2,50 | 11,388 | |||
4,00 | 9,048 | ||||
2,50 | 5,596 | ||||
3,00 | 3,50 | 9,467 | |||
5,00 | 13,666 | ||||
4,00 | 18,221 | ||||
4,00 | 14,476 | ||||
145,00 | 2,50 | 3,50 | 8,164 | ||
3,00 | 5,00 | 14,137 | |||
3,50 | 9,797 | ||||
4,00 | 5,00 | 18,850 | |||
4,00 | 14,979 | ||||
150,00 | 2,00 | 6,00 | 11,762 | ||
2,50 | 4,00 | 9,676 | |||
2,50 | 5,989 | ||||
3,00 | 3,50 | 10,127 | |||
5,00 | 14,608 | ||||
4,00 | 19,478 | ||||
4,00 | 15,482 | ||||
5,00 | 5,00 | 24,347 |

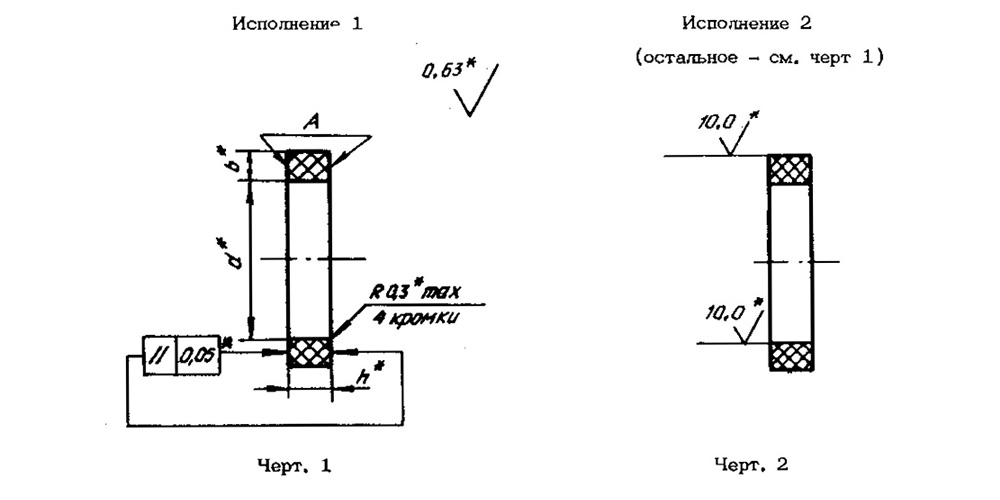

Пример наименования и обозначения резиновых уплотнительных колец прямоугольного сечения:
исполнение 1 с размером d=75,0 мм, h=3,5 мм, b=3,5 мм из резиновой смеси ИРП-1287 с условным номером 043:
Кольцо 1-75,0-3,5-3,5-043-ОСТ 1 11408-88
