Кольца уплотнительные 563М ОСТ 1 10788-85 сталь
Кольца пружинные упорные плоские наружные эксцентрические для температур до 300ºС 563М ОСТ 1 10788-85
Материал: Сталь 60С2А-Т-С
Диаметр, мм: От 1 до 10
Покрытие: работающих в среде воздуха - Кд9. хлористоаммонийный. фос.окс.гфж или Кд9. цианистый без свободного циана.фос.окс.гфж; работающих в среде топлива и масел - Хим.Фос.окс.гфж

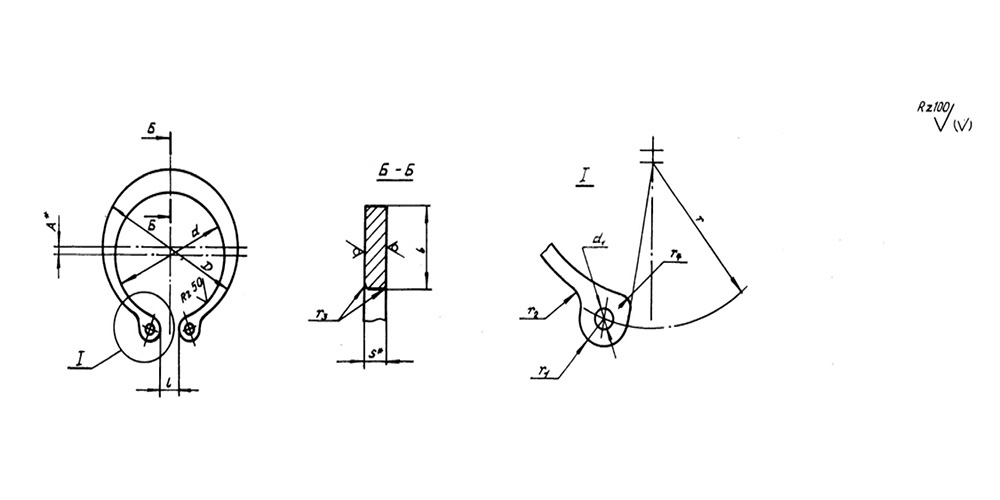

Таблица 1
Диаметр вала | D | d | d1 | b | l | r |
r1 ±0,2 |
r2 ±0,5 |
r3 не более |
r4 | S | A | Масса 1000 шт., кг | ||||||
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||||||||
10 | 11,3 | -0,24 | 9,2 | +0,10 | 1,5 | +0,40 | 1,20 | +0,15 | 2,0 | +0,40 | 6,6 | -0,36 | 1,6 | 1,5 | 0,2 |
1,0 0,5 |
0,15 | 0,490 | |
12 | 13,5 | 11,0 | +0,12 | 1,7 | 1,40 | 3,0 | 7,6 | 1,8 | 2,0 | 0,320 | |||||||||
13 | 14,5 | 11,9 | 1,50 | 8,1 | 0,20 | 0,550 | |||||||||||||
14 | 15,6 | 12,9 | 1,60 | 8,6 | 0,25 | 0,600 | |||||||||||||
15 | 16,8 | 13,8 | 1,70 | 9,1 | 0,639 | ||||||||||||||
16 | 18,0 | -0,28 | 14,7 | 2,10 | ±0,20 | 9,6 | 2,5 |
1,2 0,5 |
0,45 | 1,043 | |||||||||
17 | 19,1 | 15,7 | 10,1 | -0,43 | 1,058 | ||||||||||||||
18 | 20,0 | 16,5 | 2,0 | 2,15 | 10,6 | 2,0 | 1,117 | ||||||||||||
19 | 21,0 | 17,5 | 11,1 | 1,447 | |||||||||||||||
20 | 22,0 | 18,2 | +0,14 | 2,30 | ±0,30 | 11,5 | 3,0 | 1,665 | |||||||||||
22 | 25,0 | -0,52 | 20,2 | 3,10 | 12,5 | 1,2 | 0,70 | 1,885 | |||||||||||
24 | 27,5 | 22,1 | 3,60 | 13,6 | 0,90 | 2,004 | |||||||||||||
25 | 26,5 | 23,1 | 14,1 | 2,5 | 2,684 | ||||||||||||||
26 | 30,0 | -0,62 | 24,0 | 4,00 | 14,6 | 1,00 | 2,782 | ||||||||||||
28 | 31,8 | 25,8 | +0,28 | 15,5 | 2,892 | ||||||||||||||
30 | 33,8 | 27,8 | 16,5 | 3,102 | |||||||||||||||
32 | 36,1 | 29,5 | 2,5 | 4,40 | 18,0 | 3,0 | 2 | 1,10 | 3,342 | ||||||||||
34 | 38,0 | 31,4 | +0,34 | 19,0 | -0,52 | 3,552 | |||||||||||||
35 | 39,6 | 32,2 | 4,90 | 6,0 | +0,48 | 19,4 | 0,3 | 1,7 | 1,20 | 6,300 | |||||||||
36 | 40,6 | 33,0 | +0,62 | 19,8 | 6,563 | ||||||||||||||
38 | 42,6 | 35,0 | 20,8 | 6,963 | |||||||||||||||
40 | 44,7 | 36,0 | 5,50 | 22,1 | 3,5 | 1,40 | 7,567 | ||||||||||||
42 | 46,7 | 38,5 | 23,1 | 8,067 | |||||||||||||||
45 | 49,7 | 41,5 | 24,6 | 8,767 | |||||||||||||||
48 | 52,7 | -0,74 | 44,5 | 26,1 | 1,50 | 8,767 | |||||||||||||
50 | 54,8 | 45,8 | 6,00 | 27,0 | 4,0 | 4,0 | 2,0 | 12,994 | |||||||||||
52 | 56,8 | 47,8 | 28,0 | 13,494 | |||||||||||||||
55 | 59,8 | 50,8 | +0,74 | 29,5 | 1,70 | 14,294 | |||||||||||||
58 | 63,4 | 53,8 | 6,50 | ±0,36 | 31,4 | -0,62 | 15,094 | ||||||||||||
60 | 65,4 | 55,8 | 32,4 | 15,494 | |||||||||||||||
65 | 70,4 | 60,8 | 34,9 |
0,4 |
2,5 | 20,445 | |||||||||||||
70 | 76,2 | 65,6 | 3,0 | 7,00 | 37,5 | 4,5 | 2,00 | 26,683 | |||||||||||
75 | 82,6 | -0,87 | 70,6 | 8,00 | 40,8 | 28,614 | |||||||||||||
80 | 87,0 | 75,0 | 43,0 | 34,914 | |||||||||||||||
85 | 91,5 | 79,5 | 45,3 | 2,20 | 37,114 | ||||||||||||||
90 | 98,1 | 84,5 | +0,87 | 9,00 | 48,3 | 5,0 | 3,0 | 47,615 | |||||||||||
95 | 103,1 | 89,5 | 50,8 | -0,74 | 49,607 | ||||||||||||||
100 | 108,1 | 94,5 | 8,0 | +0,58 | 53,3 | 2,50 | 50,671 | ||||||||||||
105 | 113,0 | 98,0 | 10,00 | 55,5 | 5,5 | 0,5 | 3 | 66,871 | |||||||||||
110 | 118,0 | 103,0 | 56,0 | 70,071 | |||||||||||||||
115 | 123,0 | -1,00 | 108,0 | 60,5 | 73,270 | ||||||||||||||
120 | 128,0 | 113,0 | 63,0 | 76,570 | |||||||||||||||
125 | 134,8 | 118,0 | 3,5 | +0,48 | 11,20 | ±0,43 | 66,1 | 6,0 | 5,0 | 2,80 | 79,825 | ||||||||
130 | 139,3 | 122,5 | +1,00 | 68,3 | 92,325 | ||||||||||||||
135 | 144,3 | 127,5 | 70,3 | 95,925 | |||||||||||||||
140 | 149,3 | 132,5 | 73,3 | 101,925 | |||||||||||||||
150 | 159,3 | 142,5 | 78,4 | 106,675 | |||||||||||||||
160 | 171,1 | 152,5 | 12,40 | 84,5 | -0,87 | 6,5 | 3,10 | 113,675 | |||||||||||
170 | 180,6 | -1,15 | 162,0 | 88,8 | 120,675 | ||||||||||||||
180 | 190,6 | 172,0 | 93,8 | 127,870 | |||||||||||||||
190 | 200,6 | 182,0 | +1,15 | 98,8 | 134,960 | ||||||||||||||
200 | 210,6 | 192,0 | 103,8 | 142,070 |
Пример наименования и обозначения пружинного упорного плоского наружного эксцентрического кольца для диаметра вала 1,6мм, толщиной S=1,2мм, из стали 60С2А-Т-С с кадмиевым покрытием:
Кольцо 16-1,2-1 ОСТ 1 10788-85
То же, из стали 60С2А-Т-С с оксидным фосфатированием:
Кольцо 16-1,2-1 ОСТ 1 10788-85
То же, из стали 30Х13:
Кольцо 16-1,2 ОСТ 1 10789-85
