Муфты 241С50 ОСТ 1 11354-73 сталь
Муфты 241С50 ОСТ 1 11354-73
Материал: Сталь 45
Покрытие: Кд6-9.фос.окс
Аналоги: 240С50, 241С50
Таблица 1

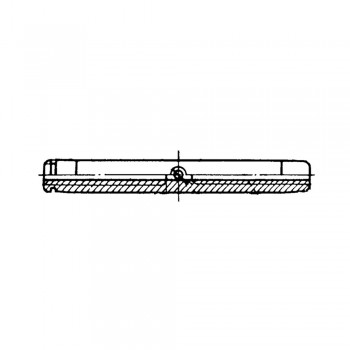

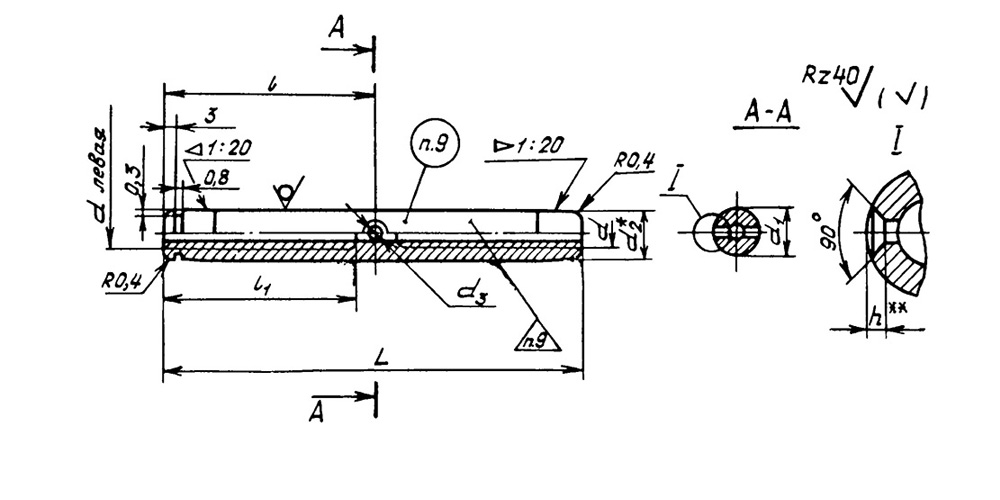

Типоразмер | d | d1 | d2 | d3 | L |
l Пред. откл. ± 0,5 |
l1 | h | Масса, r |
1 | М3 | 6 | - | 2 | 34 | 17,0 | 15 | 0,2 | 5,3 |
2 | 50 | 25,0 | 23 | 8,1 | |||||
3 | М4 | 7 | - | 44 | 22,0 | 20 | 8,5 | ||
4 | 65 | 32,0 | 30 | 12,4 | |||||
5 | М5 | 8 | - | 3 | 54 | 27,0 | 24 | 0,3 | 13,2 |
6 | 80 | 40,0 | 37 | 18,3 | |||||
7 | М6 | 9 | - | 66 | 33,0 | 30 | 17,8 | ||
8 | 96 | 48,0 | 45 | 26,0 | |||||
9 | М8 | 12 | 11 | 4 | 80 | 40,0 | 36 | 0,4 | 39,6 |
10 | 120 | 60,0 | 56 | 60,0 | |||||
11 | М10 | 15 | 14 | 92 | 46,0 | 42 | 73,0 | ||
12 | 135 | 67,5 | 63 | 108,0 | |||||
13 | М12х1,5 | 18 | 17 | 5 | 99 | 49,5 | 45 | 0,5 | 114,0 |
14 | 144 | 72,0 | 67 | 167,0 |
Пример наименования и обозначения муфты типоразмера 6:
Муфта 6-ОСТ 1 11354-73
