ОСТ 1 00980-80 Кольца резиновые уплотнительные круглого сечения

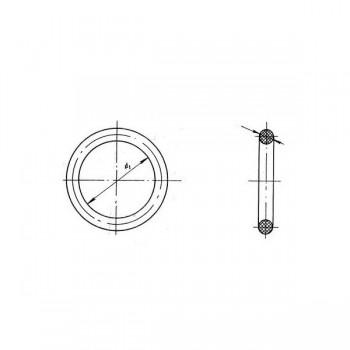

Кольца резиновые уплотнительные круглого сечения ОСТ 1 00980-80
Таблица 1
Обозначение типоразмера кольца по ГОСТ 9833-73 |
d1 | d2 |
Масса |
|||
Номин. |
Пред. откл. |
Номин. | Пред. откл. | |||
1 группа | 2 группа | |||||
003-005-14 | 2,8 | -0,2 | 1,4 | ±0,07 | ±0,10 | 0,02 |
004-006-14 | 3,8 | 0,03 | ||||
005-007-14 | 4,7 | |||||
006-008-14 | 5,7 | |||||
003-006-19 | 2,8 | 1,9 | ±0,08 | 0,04 | ||
003,5-006,5-19 | 3,2 | 0,05 | ||||
004-007-19 | 3,8 | 0,05 | ||||
004,5-007,5-19 | 4,2 | 0,05 | ||||
005-008-19 | 4,7 | 0,06 | ||||
005,5-008,5-19 | 5,2 | 0,06 | ||||
006-009-19 | 5,7 | 0,07 | ||||
006,5-009,5-19 | 6,2 | -0,3 | 0,07 | |||
007-010-19 | 6,7 | 0,08 | ||||
007,5-010,5-19 | 7,2 | 0,08 | ||||
008-011-19 | 7,7 | 0,09 | ||||
008,5-011,5-19 | 8,2 | 0,09 | ||||
009-012-19 | 8,7 | 0,09 | ||||
009,5-012,5-19 | 9,2 | 0,10 | ||||
010-013-19 | 9,7 | 0,10 | ||||
010,5-013,5-19 | 10,0 | 0,11 | ||||
011-014-19 | 10,6 | 0,11 | ||||
011,5-014,5-19 | 11,0 | 0,12 | ||||
012-015-19 | 11,6 | 0,12 | ||||
012,5-015,5-19 | 12,0 | 0,12 | ||||
013-016-19 | 12,6 | 0,13 | ||||
013,5-016,5-19 | 13,0 | 0,13 | ||||
014-017-19 | 13,6 | 0,14 | ||||
014,5-017,5-19 | 14,0 | 0,14 | ||||
015-018-19 | 14,6 | 0,15 | ||||
015,5-018,5-19 | 15,0 | 0,15 | ||||
016-019-19 | 15,6 | 0,16 | ||||
016,5-019,5-19 | 16,0 | 0,16 | ||||
017-020-19 | 16,6 | 0,17 | ||||
018-021-19 | 17,5 | -0,4 | 0,17 | |||
019-022-19 | 18,5 | 0,18 | ||||
020-023-19 | 19,5 | 0,19 | ||||
021-024-19 | 20,5 | 0,20 | ||||
022-025-19 | 21,5 | 0,21 | ||||
023-026-19 | 22,5 | 0,22 | ||||
024-027-19 | 23,5 | 0,23 | ||||
025-028-19 | 24,5 | 0,24 | ||||
026-029-19 | 25,5 | -0,5 | 0,24 | |||
027-030-19 | 26,5 | 0,25 | ||||
028-031-19 | 27,5 | 0,26 | ||||
029-032-19 | 28,5 | 0,27 | ||||
030-034-19 | 29,5 | 0,28 | ||||
032-035-19 | 31,0 | -0,6 | 0,29 | |||
033-036-19 | 32,0 | 0,30 | ||||
034-037-19 | 33,0 | 0,31 | ||||
035-038-19 | 34,0 | 0,32 | ||||
036-039-19 | 35,0 | 0,33 | ||||
037-040-19 | 36,0 | 0,34 | ||||
038-041-19 | 37,0 | 0,35 | ||||
039-042-19 | 38,0 | -0,7 | 0,36 | |||
040-043-19 | 39,0 | 0,37 | ||||
042-045-19 | 41,0 | 0,38 | ||||
045-048-19 | 44,0 | 0,41 | ||||
047-050-19 | 46,0 | -0,8 | 0,43 | |||
048-052-19 | 47,0 | 0,44 | ||||
050-053-19 | 49,0 | 0,45 | ||||
004-008-25 | 3,8 | -0,2 | 2,5 | ±0,09 | 0,10 | |
004,5-008,5-25 | 4,2 | 0,10 | ||||
005-009-25 | 4,7 | 0,11 | ||||
005,5-009,5-25 | 5,2 | 0,12 | ||||
006-010-25 | 5,7 | 0,13 | ||||
006,5-010,5-25 | 6,2 | -0,3 | 0,13 | |||
007-011-25 | 6,7 | 0,14 | ||||
007,5-011,5-25 | 7,2 | 0,15 | ||||
008-012-25 | 7,7 | 0,16 | ||||
008,5-012,5-25 | 8,2 | 0,17 | ||||
009-013-25 | 8,7 | 0,17 | ||||
009,5-013,5-25 | 9,2 | 0,18 | ||||
010-014-25 | 9,7 | 0,19 | ||||
010,5-014,5-25 | 10,0 | 0,19 | ||||
011-015-25 | 10,6 | 0,20 | ||||
011,5-015,5-25 | 11,0 | 0,21 | ||||
012-016-25 | 11,6 | 0,22 | ||||
012,5-016,5-25 | 12,0 | 0,22 | ||||
013-017-25 | 12,6 | 0,23 | ||||
013,5-017,5-25 | 13,0 | 0,24 | ||||
014-018-25 | 13,6 | 0,25 | ||||
014,5-018,5-25 | 14,0 | 0,26 | ||||
015-019-25 | 14,6 | 0,26 | ||||
015,5-019,5-25 | 15,0 | 0,27 | ||||
016-020-25 | 15,6 | 0,28 | ||||
017-021-25 | 16,6 | 0,29 | ||||
018-022-25 | 17,5 | -0,4 | 0,32 | |||
019-023-25 | 18,5 | 0,33 | ||||
020-024-25 | 19,5 | 0,34 | ||||
021-025-25 | 20,5 | 0,35 | ||||
022-026-25 | 21,5 | 0,37 | ||||
023-027-25 | 22,5 | 0,39 | ||||
024-028-25 | 23,5 | 0,40 | ||||
025-029-25 | 24,5 | 0,41 | ||||
026-030-25 | 25,5 | -0,5 | 0,42 | |||
027-031-25 | 26,5 | 0,45 | ||||
028-032-25 | 27,5 | 0,46 | ||||
029-033-25 | 28,5 | 0,48 | ||||
030-034-25 | 29,5 | 0,49 | ||||
032-036-25 | 31,0 | -0,6 | 0,52 | |||
034-038-25 | 33,0 | 0,55 | ||||
036-040-25 | 35,0 | 0,57 | ||||
037-041-25 | 36,0 | 0,59 | ||||
038-042-25 | 37,0 | 0,61 | ||||
040-044-25 | 39,0 | -0,7 | 0,64 | |||
041-045-25 | 40,0 | 0,66 | ||||
042-046-25 | 41,0 | 0,67 | ||||
043-047-25 | 42,0 | 0,68 | ||||
044-048-25 | 43,0 | 0,70 | ||||
045-049-25 | 44,0 | 0,72 | ||||
046-050-25 | 45,0 | -0,8 | 0,73 | |||
0,48-052-25 | 47,0 | 0,76 | ||||
050-054-25 | 49,0 | 0,79 | ||||
051-055-25 | 50,0 | 0,81 | ||||
052-056-25 | 51,0 | -0,9 | 0,83 | |||
054-058-25 | 53,0 | 0,86 | ||||
055-059-25 | 54,0 | 0,87 | ||||
056-060-25 | 55,0 | 0,89 | ||||
058-062-25 | 57,0 | -1,0 | 0,91 | |||
060-064-25 | 59,0 | 0,94 | ||||
061-065-25 | 60,0 | 0,96 | ||||
062-066-25 | 61,0 | 0,98 | ||||
064-068-25 | 62,5 | 1,00 | ||||
065-070-25 | 63,5 | -1,1 | 1,03 | |||
068-072-25 | 66,5 | 1,06 | ||||
070-075-25 | 68,5 | 1,09 | ||||
072-078-25 | 70,5 | -1,2 | 1,13 | |||
075-080-25 | 73,5 | 1,17 | ||||
078-082-25 | 76,5 | 1,22 | ||||
080-085-25 | 78,5 | -1,3 | 1,25 | |||
082-088-25 | 80,5 | 1,28 | ||||
085-090-25 | 83,5 | -1,4 | 1,33 | |||
088-092-25 | 86,5 | 1,37 | ||||
090-095-25 | 88,5 | 1,40 | ||||
092-098-25 | 90,5 | -1,5 | 1,43 | |||
095-100-25 | 93,0 | 1,47 | ||||
098-102-25 | 96,0 | 1,52 | ||||
100-105-25 | 98,0 | -1,6 | 1,55 | |||
102-108-25 | 100,0 | 1,58 | ||||
105-110-25 | 103,0 | 1,63 | ||||
108-112-25 | 106,0 | -1,7 | 1,67 | |||
110-115-25 | 108,0 | 1,70 | ||||
112-118-25 | 110,0 | -1,8 | 1,74 | |||
115-120-25 | 113,0 | 1,78 | ||||
118-122-25 | 116,0 | 1,82 | ||||
120-125-25 | 118,0 | -1,9 | 1,86 | |||
122-128-25 | 120,0 | 1,89 | ||||
125-130-25 | 122,5 | -2,0 | 1,93 | |||
130-135-25 | 127,5 | 2,00 | ||||
135-140-25 | 132,5 | -2,2 | 2,08 | |||
140-145-25 | 137,5 | 2,16 | ||||
145-150-25 | 142,5 | 2,24 | ||||
150-155-25 | 147,5 | -2,4 | 2,31 | |||
010-015-30 | 9,7 | -0,3 | 3,0 | ±0,10 |
+0,20 -0,10 |
0,28 |
011-016-30 | 10,6 | 0,30 | ||||
012-017-30 | 11,6 | 0,32 | ||||
013-018-30 | 12,6 | 0,35 | ||||
014-019-30 | 13,6 | 0,37 | ||||
015-020-30 | 14,6 | 0,39 | ||||
016-021-30 | 15,6 | 0,41 | ||||
017-022-30 | 16,6 | 0,44 | ||||
018-023-30 | 17,5 | -0,4 | 0,46 | |||
019-024-30 | 18,5 | 0,48 | ||||
020-025-30 | 19,5 | 0,50 | ||||
021-026-30 | 20,5 | 0,52 | ||||
022-027-30 | 21,5 | 0,54 | ||||
023-028-30 | 22,5 | 0,57 | ||||
024-029-30 | 23,5 | 0,59 | ||||
025-030-30 | 24,5 | 0,61 | ||||
026-031-30 | 25,5 | -0,5 | 0,63 | |||
027-032-30 | 26,5 | 0,66 | ||||
028-033-30 | 27,5 | 0,68 | ||||
029-034-30 | 28,5 | 0,70 | ||||
030-035-30 | 29,5 | 0,72 | ||||
032-037-30 | 31,0 | -0,6 | 0,75 | |||
033-038-30 | 32,0 | 0,78 | ||||
034-039-30 | 33,0 | 0,80 | ||||
035-040-30 | 34,0 | 0,81 | ||||
036-041-30 | 35,0 | 0,84 | ||||
038-042-30 | 36,0 | 0,87 | ||||
040-045-30 | 39,0 | -0,7 | 0,92 | |||
042-048-30 | 41,0 | 0,98 | ||||
045-050-30 | 44,0 | 1,04 | ||||
048-052-30 | 46,0 | -0,8 | 1,09 | |||
050-055-30 | 49,0 | 1,20 | ||||
052-058-30 | 51,0 | -0,9 | 1,20 | |||
055-060-30 | 54,0 | 1,30 | ||||
056-061-30 | 55,0 | 1,35 | ||||
058-063-30 | 57,0 | -1,0 | 1,38 | |||
060-065-30 | 59,0 | 1,40 | ||||
065-070-30 | 63,5 | -1,1 | 1,50 | |||
070-075-30 | 68,5 | 1,60 | ||||
071-076-30 | 69,5 | 1,65 | ||||
075-080-30 | 73,5 | -1,2 | 1,70 | |||
080-085-30 | 78,5 | -1,3 | 1,80 | |||
082-088-30 | 80,5 | 1,85 | ||||
085-090-30 | 83,5 | -1,4 | 1,90 | |||
088-092-30 | 85,5 | 1,97 | ||||
090-095-30 | 88,5 | 2,00 | ||||
092-098-30 | 90,5 | -1,5 | 2,08 | |||
095-100-30 | 93,0 | 2,10 | ||||
098-102-30 | 95,0 | 2,18 | ||||
100-105-30 | 98,0 | -1,6 | 2,20 | |||
102-108-30 | 100,0 | 2,29 | ||||
105-110-30 | 103,0 | 2,35 | ||||
108-112-30 | 105,0 | -1,7 | 2,40 | |||
110-115-30 | 108,0 | 2,47 | ||||
112-118-30 | 110,0 | -1,8 | 2,51 | |||
115-120-30 | 113,0 | 2,60 | ||||
120-125-30 | 118,0 | -1,9 | 2,70 | |||
125-130-30 | 122,5 | -2,0 | 2,80 | |||
130-135-30 | 127,5 | 2,90 | ||||
135-140-30 | 132,5 | -2,2 | 3,00 | |||
140-145-30 | 137,5 | 3,10 | ||||
145-150-30 | 142,5 | 3,20 | ||||
014-020-36 | 13,6 | -0,3 | 3,6 | ±0,10 | 0,55 | |
015-021-36 | 14,6 | 0,58 | ||||
016-022-36 | 15,6 | 0,61 | ||||
017-023-36 | 16,6 | 0,65 | ||||
018-024-36 | 17,5 | -0,4 | 0,67 | |||
019-025-36 | 18,5 | 0,71 | ||||
020-026-36 | 19,5 | 0,74 | ||||
021-027-36 | 20,5 | 0,77 | ||||
022-028-36 | 21,5 | 0,80 | ||||
023-029-36 | 22,5 | 0,83 | ||||
024-030-36 | 23,5 | 0,87 | ||||
025-031-36 | 24,5 | 0,90 | ||||
026-032-36 | 25,5 | -0,5 | 0,93 | |||
027-033-36 | 26,5 | 0,96 | ||||
028-034-36 | 27,5 | 0,99 | ||||
029-035-36 | 28,5 | 1,02 | ||||
030-036-36 | 29,5 | 1,06 | ||||
032-038-36 | 31,0 | -0,6 | 1,13 | |||
034-040-36 | 33,0 | 1,17 | ||||
035-041-36 | 34,0 | 1,21 | ||||
036-042-36 | 35,0 | 1,25 | ||||
038-044-36 | 37,0 | 1,30 | ||||
039-045-36 | 38,0 | -0,7 | 1,33 | |||
040-046-36 | 39,0 | 1,36 | ||||
042-048-36 | 41,0 | 1,43 | ||||
044-050-36 | 43,0 | 1,49 | ||||
045-051-36 | 44,0 | 1,52 | ||||
046-052-36 | 45,0 | -0,8 | 1,55 | |||
048-054-36 | 47,0 | 1,62 | ||||
049-055-36 | 48,0 | 1,65 | ||||
050-056-36 | 49,0 | 1,68 | ||||
052-058-36 | 51,0 | -0,9 | 1,74 | |||
054-060-36 | 53,0 | 1,81 | ||||
055-061-36 | 54,0 | 1,84 | ||||
056-062-36 | 55,0 | 1,87 | ||||
058-064-36 | 57,0 | -1,0 | 1,94 | |||
059-065-36 | 58,0 | 1,97 | ||||
060-066-36 | 59,0 | 2,00 | ||||
062-068-36 | 61,0 | 2,07 | ||||
063-069-36 | 62,0 | 2,10 | ||||
064-070-36 | 62,5 | 2,11 | ||||
065-071-36 | 63,5 | -1,1 | 2,14 | |||
066-072-36 | 64,5 | 2,18 | ||||
068-074-36 | 66,5 | 2,24 | ||||
069-075-36 | 67,5 | 2,27 | ||||
070-076-36 | 68,5 | 2,31 | ||||
071-077-36 | 69,5 | 2,35 | ||||
072-078-36 | 70,5 | -1,2 | 2,37 | |||
074-080-36 | 72,5 | 2,43 | ||||
075-081-36 | 73,5 | 2,47 | ||||
076-082-36 | 74,5 | 2,50 | ||||
078-084-36 | 76,5 | 2,56 | ||||
079-085-36 | 77,5 | -1,3 | 2,59 | |||
080-086-36 | 78,5 | 2,63 | ||||
082-080-36 | 80,5 | 2,69 | ||||
084-090-36 | 82,5 | 2,75 | ||||
085-091-36 | 83,5 | -1,4 | 2,79 | |||
086-092-36 | 84,5 | 2,82 | ||||
088-094-36 | 86,5 | 2,88 | ||||
089-095-36 | 87,5 | 2,91 | ||||
090-096-36 | 88,5 | 2,95 | ||||
092-098-36 | 90,5 | -1,5 | 3,01 | |||
094-100-36 | 92,0 | 3,06 | ||||
095-101-36 | 93,0 | 3,09 | ||||
096-102-36 | 94,0 | 3,12 | ||||
098-104-36 | 96,0 | 3,18 | ||||
099-105-36 | 97,0 | 3,22 | ||||
100-106-36 | 98,0 | -1,6 | 3,25 | |||
102-108-36 | 100,0 | 3,31 | ||||
104-110-36 | 102,0 | 3,38 | ||||
105-111-36 | 103,0 | 3,41 | ||||
106-112-36 | 104,0 | -1,7 | 3,44 | |||
108-114-36 | 106,0 | 3,50 | ||||
109-115-36 | 107,0 | 3,54 | ||||
110-116-36 | 108,0 | 3,57 | ||||
112-118-36 | 110,0 | -1,8 | 3,66 | |||
114-120-36 | 112,0 | 3,70 | ||||
115-121-36 | 113,0 | 3,73 | ||||
118-124-36 | 116,0 | 3,82 | ||||
120-126-36 | 118,0 | -1,9 | 3,89 | |||
125-130-36 | 121,5 | -2,0 | 4,00 | |||
130-135-36 | 126,5 | 4,16 | ||||
135-140-36 | 131,5 | -2,2 | 4,32 | |||
140-145-36 | 136,5 | 4,48 | ||||
145-150-36 | 141,5 | 4,66 | ||||
150-155-36 | 146,5 | -2,4 | 4,80 | |||
155-160-36 | 151,0 | 4,94 | ||||
160-165-36 | 156,0 | -2,6 | 5,10 | |||
165-170-36 | 161,0 | 5,26 | ||||
170-175-36 | 166,0 | 5,42 | ||||
175-180-36 | 171,0 | -2,8 | 5,58 | |||
180-185-36 | 176,0 | 5,74 | ||||
185-190-36 | 181,0 | 5,90 | ||||
190-195-36 | 186,0 | -3,0 | 6,06 | |||
195-200-36 | 191,5 | 6,24 | ||||
200-205-36 | 195,5 | 6,37 | ||||
205-210-36 | 200,5 | -3,2 | 6,53 | |||
210-215-36 | 205,5 | 6,69 | ||||
215-220-36 | 210,5 | -3,4 | 6,85 | |||
220-225-36 | 216,0 | 7,02 | ||||
225-230-36 | 220,0 | 7,15 | ||||
230-235-36 | 225,0 | -3,6 | 7,31 | |||
235-240-36 | 230,0 | 7,47 | ||||
240-245-36 | 235,0 | 7,65 | ||||
245-250-36 | 240,0 | -3,8 | 7,79 | |||
250-255-36 | 245,5 | 7,97 | ||||
028-036-46 | 27,5 | -0,5 | 4,6 | 1,68 | ||
030-038-46 | 29,5 | 1,78 | ||||
032-040-46 | 31,0 | -0,6 | 1,86 | |||
034-042-46 | 33,0 | 1,96 | ||||
035-043-46 | 34,0 | 2,02 | ||||
036-044-46 | 35,0 | 2,07 | ||||
038-046-46 | 37,0 | 2,17 | ||||
040-048-46 | 39,0 | -0,7 | 2,28 | |||
042-050-46 | 41,0 | 2,38 | ||||
044-052-46 | 43,0 | 2,48 | ||||
045-053-46 | 44,0 | 2,54 | ||||
047-055-46 | 46,0 | -0,8 | 2,64 | |||
048-056-46 | 47,0 | 2,69 | ||||
050-058-46 | 49,0 | 2,80 | ||||
052-060-46 | 51,0 | -0,9 | 2,90 | |||
054-062-46 | 53,0 | 3,01 | ||||
055-063-46 | 54,0 | 3,06 | ||||
057-065-46 | 56,0 | 3,16 | ||||
058-066-46 | 57,0 | -1,0 | 3,22 | |||
060-068-46 | 59,0 | 3,32 | ||||
062-070-46 | 61,0 | 3,42 | ||||
064-072-46 | 62,5 | 3,50 | ||||
065-073-46 | 63,5 | -1,1 | 3,56 | |||
067-075-46 | 65,5 | 3,66 | ||||
068-076-46 | 66,5 | 3,71 | ||||
070-078-46 | 68,5 | 3,82 | ||||
072-080-46 | 70,5 | -1,2 | 3,92 | |||
074-082-46 | 72,5 | 4,02 | ||||
075-083-46 | 73,5 | 4,08 | ||||
077-085-46 | 75,5 | 4,18 | ||||
078-086-46 | 76,5 | 4,23 | ||||
080-088-46 | 78,5 | -1,3 | 4,33 | |||
082-090-46 | 80,5 | 4,44 | ||||
085-092-46 | 82,5 | -1,4 | 4,55 | |||
088-095-46 | 85,5 | 4,70 | ||||
090-098-46 | 88,5 | 4,86 | ||||
092-100-46 | 90,5 | -1,5 | 4,96 | |||
095-102-46 | 92,0 | 5,04 | ||||
098-105-46 | 95,0 | 5,20 | ||||
100-108-46 | 98,0 | -1,6 | 5,36 | |||
102-110-46 | 100,0 | 5,46 | ||||
105-112-46 | 102,0 | 5,56 | ||||
108-115-46 | 105,0 | -1,7 | 5,72 | |||
110-118-46 | 108,0 | 5,88 | ||||
115-122-46 | 112,5 | -1,8 | 6,09 | |||
118-125-46 | 115,0 | 6,24 | ||||
120-128-46 | 118,0 | -1,9 | 6,40 | |||
122-130-46 | 120,0 | 6,50 | ||||
125-135-46 | 122,5 | -2,0 | 6,64 | |||
130-140-46 | 127,5 | 6,90 | ||||
135-145-46 | 132,5 | -2,2 | 7,16 | |||
145-155-46 | 142,5 | 7,68 | ||||
155-165-46 | 152,0 | -2,4 | 8,18 | |||
165-175-46 | 162,0 | -2,6 | 8,70 | |||
185-195-46 | 182,0 | -2,8 | 9,74 | |||
190-200-46 | 187,0 | -3,0 | 10,00 | |||
200-210-46 | 196,5 | 10,50 | ||||
205-215-46 | 201,0 | -3,2 | 10,76 | |||
210-220-46 | 206,5 | 11,02 | ||||
225-235-46 | 221,0 | -3,4 | 11,78 | |||
250-260-46 | 245,0 | -3,8 | 13,06 | |||
050-060-58 | 49,0 | -0,8 | 5,8 | ±0,14 |
+0,30 -0,15 |
4,55 |
053-063-58 | 52,0 | -0,9 | 4,80 | |||
055-065-58 | 54,0 | 4,96 | ||||
060-070-58 | 59,0 | -1,0 | 5,38 | |||
063-073-58 | 61,0 | 5,54 | ||||
065-075-58 | 63,5 | -1,1 | 5,75 | |||
070-080-58 | 68,5 | 6,17 | ||||
075-085-58 | 73,5 | -1,2 | 6,58 | |||
078-088-58 | 76,5 | 6,83 | ||||
080-090-58 | 78,5 | -1,3 | 7,00 | |||
082-092-58 | 80,5 | 7,16 | ||||
085-095-58 | 83,5 | -1,4 | 7,41 | |||
088-098-58 | 86,5 | 7,66 | ||||
090-100-58 | 88,5 | 7,83 | ||||
092-102-58 | 90,5 | -1,5 | 7,99 | |||
095-105-58 | 93,5 | 8,20 | ||||
098-108-58 | 96,0 | 8,49 | ||||
100-110-58 | 98,0 | -1,6 | 8,62 | |||
102-112-58 | 100,0 | 8,78 | ||||
105-115-58 | 103,0 | 9,03 | ||||
108-118-58 | 106,0 | -1,7 | 9,28 | |||
110-120-58 | 108,0 | 9,45 | ||||
112-122-58 | 110,0 | -1,8 | 9,61 | |||
115-125-58 | 113,0 | 9,86 | ||||
118-128-58 | 116,0 | 10,11 | ||||
120-130-58 | 118,0 | -1,9 | 10,28 | |||
125-135-58 | 122,5 | -2,0 | 10,65 | |||
130-140-58 | 127,5 | 11,06 | ||||
135-145-58 | 132,5 | -2,2 | 11,48 | |||
140-150-58 | 137,5 | 11,89 | ||||
145-155-58 | 142,5 | 12,31 | ||||
150-160-58 | 147,5 | -2,4 | 12,72 | |||
155-165-58 | 152,0 | 13,10 | ||||
160-170-58 | 157,0 | -2,6 | 13,51 | |||
165-175-58 | 162,0 | 13,93 | ||||
170-180-58 | 167,0 | 14,34 | ||||
175-185-58 | 172,0 | -2,8 | 14,76 | |||
180-190-58 | 177,0 | 15,17 | ||||
185-195-58 | 182,0 | 15,59 | ||||
190-200-58 | 187,0 | -3,0 | 16,00 | |||
195-205-58 | 191,5 | 16,38 | ||||
200-210-58 | 196,5 | 16,79 | ||||
205-215-58 | 201,5 | -3,2 | 17,21 | |||
210-220-58 | 206,5 | 17,62 | ||||
215-225-58 | 211,5 | -3,4 | 18,04 | |||
220-230-58 | 216,0 | 18,41 | ||||
225-235-58 | 221,0 | 18,82 | ||||
230-240-58 | 226,0 | -3,6 | 19,24 | |||
235-245-58 | 231,0 | 19,65 | ||||
240-250-58 | 236,0 | 20,07 | ||||
245-255-58 | 241,0 | -3,8 | 20,48 | |||
250-260-58 | 245,5 | 20,86 | ||||
255-265-58 | 250,5 | -4,0 | 21,27 | |||
260-270-58 | 255,5 | 21,69 | ||||
265-275-58 | 260,5 | 22,10 | ||||
270-280-58 | 265,5 | -4,3 | 22,52 | |||
275-285-58 | 270,5 | 22,93 | ||||
280-290-58 | 275,0 | 23,31 | ||||
285-295-58 | 280,0 | 23,72 | ||||
290-300-58 | 285,0 | -4,5 | 24,14 | |||
295-305-58 | 290,0 | 24,55 | ||||
300-310-58 | 294,5 | 24,92 | ||||
310-320-58 | 304,5 | -5,0 | 25,75 | |||
320-330-58 | 314,5 | 26,58 | ||||
330-340-58 | 324,5 | 27,41 | ||||
340-350-58 | 334,0 | 28,20 | ||||
350-360-58 | 344,0 | -5,5 | 29,03 | |||
360-370-58 | 354,0 | 29,86 | ||||
370-380-58 | 364,0 | -6,0 | 30,69 | |||
380-390-58 | 373,5 | 31,48 | ||||
390-400-58 | 383,5 | 32,31 | ||||
400-410-58 | 393,5 | 33,14 | ||||
420-430-58 | 413,5 | 34,80 | ||||
440-450-58 | 433,5 | 36,46 | ||||
460-470-58 | 453,5 | 38,12 | ||||
105-118-75 | 103,0 | -1,6 | 7,5 | ±0,15 |
+0,30 -0,15 |
15,34 |
108-120-75 | 105,0 | -1,7 | 15,62 | |||
110-122-75 | 107,0 | 15,89 | ||||
120-132-75 | 117,0 | -1,8 | 17,28 | |||
125-138-75 | 122,5 | -2,0 | 18,04 | |||
128-140-75 | 124,5 | 18,32 | ||||
130-142-75 | 126,5 | 18,60 | ||||
135-150-85 | 129,5 | -2,2 | 8,5 | ±0,20 |
+0,30 -0,20 |
24,61 |
150-165-85 | 144,5 | -2,4 | 27,28 | |||
165-180-85 | 160,0 | -2,6 | 30,04 | |||
170-185-85 | 165,0 | 30,94 | ||||
180-195-85 | 175,0 | -2,8 | 32,72 | |||
190-205-85 | 185,0 | -3,0 | 34,50 | |||
195-210-85 | 191,5 | 35,66 | ||||
200-215-85 | 196,5 | 36,55 | ||||
210-225-85 | 206,5 | -3,2 | 38,33 | |||
215-230-85 | 211,5 | -3,4 | 39,23 | |||
235-250-85 | 231,0 | -3,6 | 42,70 |
Пример записи в технической документации и при заказе кольца для штока диаметром 20 мм, цилиндра диаметром 25 мм и сечения кольца диаметром 3,0 мм, группа точности 1, из резиновой смеси ИРП-1078 НТА, с углом разъема пресс-формы 180º:
Кольцо 020-025-30-1-034-ОСТ 1 00980-80
То же для кольца группы точности 2:
Кольцо 020-025-30-2-034-ОСТ 1 00980-80
При изготовлении колец группы точности 1 и с углом разъема пресс-форм 45º в примере записи проставляется буква "А", например:
Кольцо 020-025-30-1-034-А-ОСТ 1 00980-80
