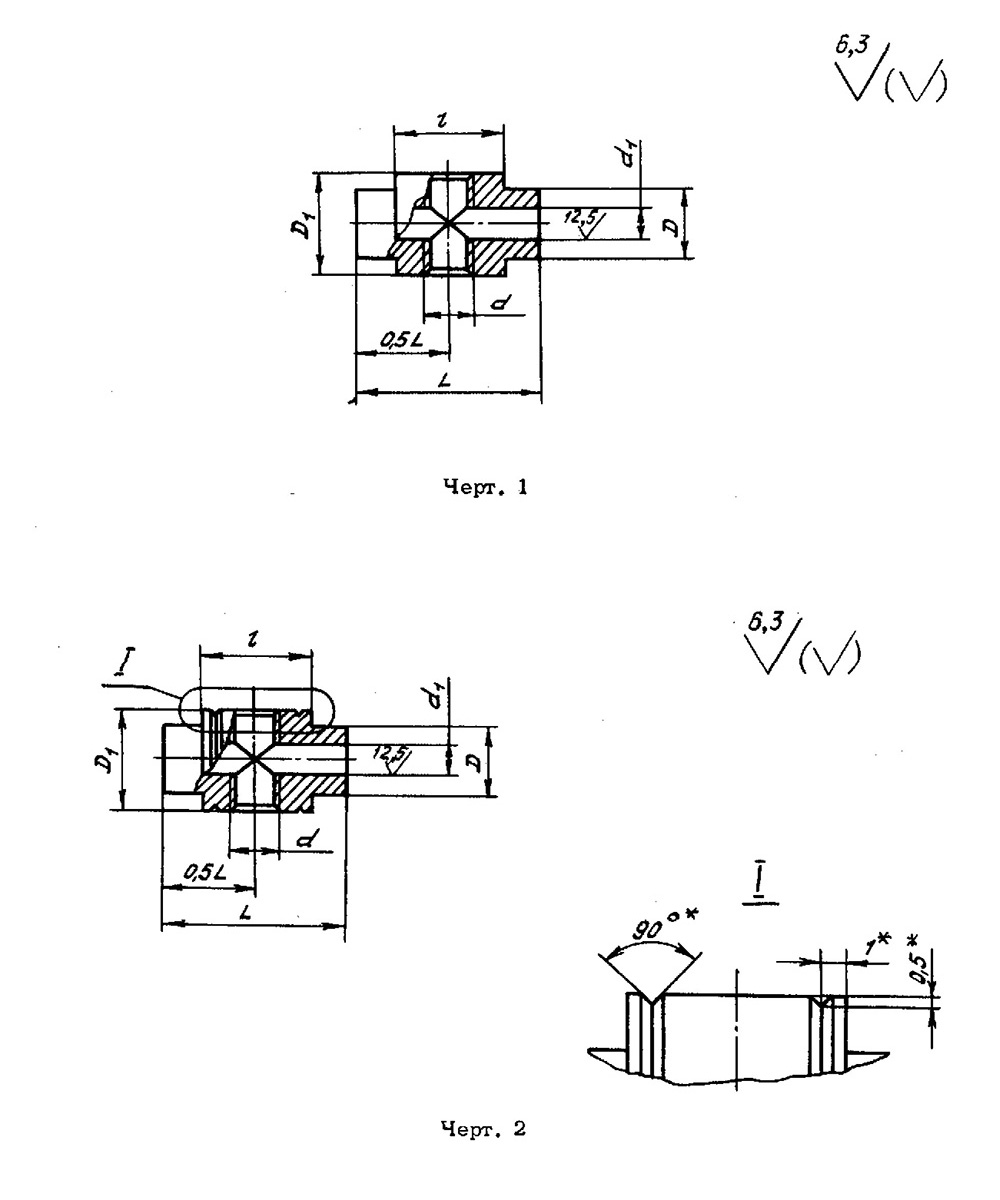

ОСТ 1 10237-71 Валики сталь
Таблица 1
Исполнение | Типоразмер | Обозначение | Код ОКП | d |
d1 H14 |
D | D1 |
l Пред. откл. -0,4 |
L | Масса, кг |
1 | 1 | 1-1-ОСТ 1 10237-71 | 75 9360 1001 06 | М4-5Н6Н | 3 | 6 | 8,5 | 9 | 15 | 0,004 |
1-1-ОСТ 1 10238-71 | 75 9360 3001 07 | |||||||||
2 | 2-1-ОСТ 1 10237-71 | 75 9560 1008 08 | M4 LH-5H6H | |||||||
2-1-ОСТ 1 10238-71 | 75 9360 3008 00 | |||||||||
1 | 2 | 1-1-ОСТ 1 10237-71 | 75 9360 1002 03 | М5-5Н6Н | 4 | 8 | 10,5 | 20 | 0,007 | |
1-1-ОСТ 1 10238-71 | 75 9360 3002 06 | |||||||||
2 | 2-1-ОСТ 1 10237-71 | 75 9360 1009 07 | M5 LH-5H6H | |||||||
2-1-ОСТ 1 10238-71 | 75 9360 3009 10 | |||||||||
1 | 3 | 1-3-ОСТ 1 10237-71 | 75 9360 1003 02 | М5-5Н6Н | 25 | 0,009 | ||||
1-3-ОСТ 1 10238-71 | 75 9360 3003 05 | |||||||||
2 | 2-3-ОСТ 1 10237-71 | 75 9360 1010 03 | M5 LH-5H6H | |||||||
2-3-ОСТ 1 10238-71 | 75 9360 3010 06 | |||||||||
1 | 4 | 1-4-ОСТ 1 10237-71 | 75 9360 1004 01 | М6-5Н6Н | 5 | 10 | 13,0 | 10 | 30 | 0,016 |
1-4-ОСТ 1 10238-71 | 75 9360 3004 04 | |||||||||
2 | 2-4-ОСТ 1 10237-71 | 75 9360 1011 02 | M6 LH-5H6H | |||||||
2-4-ОСТ 1 10238-71 | 75 9360 3011 05 | |||||||||
1 | 5 | 1-5-ОСТ 1 10237-71 | 75 9360 1005 00 | М8-5Н6Н | 6 | 12 | 15,5 | 12 | 40 | 0,030 |
1-5-ОСТ 1 10238-71 | 75 9360 3005 03 | |||||||||
2 | 2-5-ОСТ 1 10237-71 | 75 9360 1012 01 | M8 LH-5H6H | |||||||
2-5-ОСТ 1 10238-71 | 75 9360 3012 04 | |||||||||
1 | 6 | 1-6-ОСТ 1 10237-71 | 75 9360 1006 10 | М8-5Н6Н | 50 | 0,037 | ||||
1-6-ОСТ 1 10238-71 | 75 9360 3006 02 | |||||||||
2 | 2-6-ОСТ 1 10237-71 | 75 9360 1013 00 | M8 LH-5H6H | |||||||
2-6-ОСТ 1 10238-71 | 75 9360 3013 03 | |||||||||
1 | 7 | 1-7-ОСТ 1 10237-71 | 75 9360 1007 09 | М10-5Н6Н | 8 | 14 | 20,0 | 14 | 60 | 0,059 |
1-7-ОСТ 1 10238-71 | 75 9360 3007 01 | |||||||||
2 | 2-7-ОСТ 1 10237-71 | 75 9360 1014 10 | M10 LH-5H6H | |||||||
2-7-ОСТ 1 10238-71 | 75 9360 3014 02 |
Пример наименования и обозначения валика исполнения 1 типоразмера 1 их стали 45:
Валик 1-1-ОСТ 1 10237-71
То же, из стали 10Х11Н23Т3МР:
Валик 1-1-ОСТ 1 10238-71
