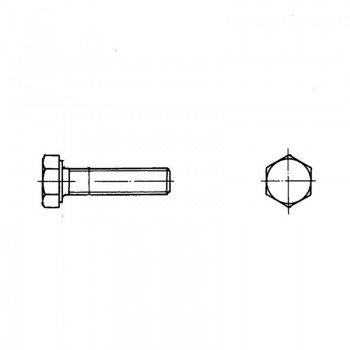

Винты с шестигранной головкой из титанового сплава ОСТ 1 10576-72

Материал: Титановый сплав ВТ16

Диаметр резьбы, мм: От 4 до 6

Покрытие: Ан.Окс 2-3

Таблица 1

d D D1 D2 H S r
min
по h14 по h12 -0,3
MR4-6e 7,7 6,8 6,4 2,8 8 0,5
MR5-6e 8,8 7,8 7,4 3,0 9 0,7
MR6-6e 11,0 9,8 9,3 4,0 10



Таблица 2

L, мм d
Номин. Пред. откл. MR4 MR5 MR6
Применяемость Масса 100 шт., кг Применяемость Масса 100 шт., кг Применяемость Масса 100 шт., кг
5 ±0,2   0,070   -   -
6 0,075 - -
7 0,081 0,151 -
8 0,087 0,157 0,238
9 0,093 0,162 0,250
10 0,099 0,168 0,261
11 0,104 0,174 0,267
12 0,110 0,186 0,278
14 0,122 0,203 0,308
16 0,133 0,220 0,330
18 0,145 0,238 0,360
20 0,157 0,255 0,383
22 0,168 0,273 0,406
24 ±0,3 0,180 0,290 0,435
26 0,192 0,308 0,458
28 0,203 0,326 0,487
30 0,215 0,348 0,510
32 0,226 0,366 0,540
34 0,238 0,383 0,563
36 0,250 0,400 0,585
38 - 0,417 0,615
40 - 0,435 0,638
42 - 0,453 0,667
44 - 0,470 0,690
46 - - 0,720
48 - - 0,743
50 - - 0,772

Пример наименования и обозначения винта с шестигранной головкой из титанового сплава, с резьбой MR6 и длиной L=24 мм, анодированного:

Винт 6-24-Ан.Окс-ОСТ 1 10576-72
