ОСТ 1 10637-72 Заклепки с плоско-скругленной головкой с сердечником
Модель: ОСТ 1 10637-72
Заказать

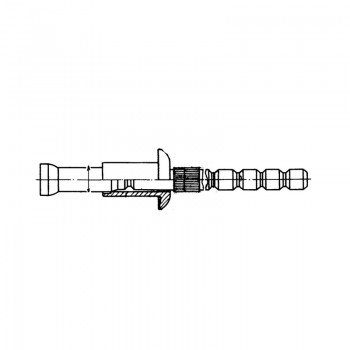

Заклепки с плоско-скругленной головкой с сердечником ОСТ 1 10637-72
Материал:
Диаметр: От 3,5 до 5,0
Таблица 1
| Типоразмер |
Поз. 1 Корпус |
Поз. 2 Сердечник |
d |
d1 max |
D | L | L1 | Разрушающая нагрузка, Н (кгс), не менее |
Нагрузка выдавливаания сердечника, Н (кгс), не менее |
Масса 1000 шт., кг | |||||
| Количество | на срез | на отрыв | с сердечником |
без технологического хвостовика сердечника |
|||||||||||
| 1 | 1 | при температуре, ºС | |||||||||||||
| Обозначение | 25 | 200 | 300 | 400 | 25 | ||||||||||
| 1 | 1-ОСТ 1 10638-72 | 2-ОСТ 1 10639-72 | 3,5 | 2,43 | 6,3 | 5,0 | 9,9 | 4709 (480) | 4415 (450) | 4218 (430) | 3923 (400) | 3728 (380) | 177 (18) | 1,694 | 0,866 |
| 2 | 2-ОСТ 1 10638-72 | 3-ОСТ 1 10639-72 | 6,5 | 12,9 | 1,873 | 0,977 | |||||||||
| 3 | 3-ОСТ 1 10638-72 | 15-ОСТ 1 10639-72 | 8,0 | 15,9 | 2,011 | 1,077 | |||||||||
| 4 | 4-ОСТ 1 10638-72 | 9,5 | 17,4 | 2,053 | 1,119 | ||||||||||
| 5 | 5-ОСТ 1 10638-72 | 6-ОСТ 1 10639-72 | 4,0 | 2,85 | 7,1 | 5,5 | 10,8 | 6867 (700) | 6180 (630) | 5886 (600) | 5494 (560) | 4415 (450) | 294 (30) | 2,419 | 1,279 |
| 6 | 6-ОСТ 1 10638-72 | 7-ОСТ 1 10639-72 | 7,0 | 13,8 | 2,623 | 1,386 | |||||||||
| 7 | 7-ОСТ 1 10638-72 | 17-ОСТ 1 10639-72 | 8,5 | 16,8 | 2,873 | 1,573 | |||||||||
| 8 | 8-ОСТ 1 10638-72 | 10,0 | 18,3 | 2,956 | 1,656 | ||||||||||
| 9 | 9-ОСТ 1 10638-72 | 10-ОСТ 1 10639-72 | 5,0 | 3,65 | 9,0 | 7,5 | 14,9 | 9610 (1000) | 8829 (900) | 8339 (850) | 7848 (800) | 6887 (700) | 491 (50) | 4,870 | 2,470 |
| 10 | 10-ОСТ 1 10638-72 | 11-ОСТ 1 10639-72 | 9,0 | 17,9 | 5,128 | 2,655 | |||||||||
| 11 | 11-ОСТ 1 10638-72 | 19-ОСТ 1 10639-72 | 10,5 | 20,9 | 5,566 | 2,920 | |||||||||
| 12 | 12-ОСТ 1 10638-72 | 20-ОСТ 1 10639-72 | 12,0 | 23,9 | 5,934 | 3,159 | |||||||||
| 13 | 13-ОСТ 1 10638-72 | 13,5 | 25,4 | 6,057 | 3,282 | ||||||||||
Пример наименования и обозначения заклепки с плоско-выпуклой головкой с сердечником типоразмера 7:
Заклепка 7-ОСТ 1 10637-72
