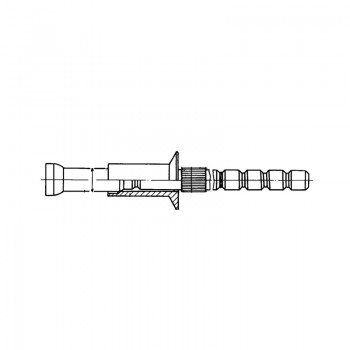

Заклепки с потайной головкой с углом 120º сердечником ОСТ 1 10642-72
Материал:
Диаметр: От 3,5 до 5,0
Таблица 1
| Типоразмер |
Поз. 1 Корпус |
Поз. 2 Сердечник |
d |
d1 max |
D | L | L1 | Разрушающая нагрузка, Н (кгс), не менее |
Нагрузка выдавливаания сердечника, Н (кгс), не менее |
Масса 1000 шт., кг | |||||
| Количество | на срез | на отрыв | с сердечником |
без технологического хвостовика сердечника |
|||||||||||
| 1 | 1 | при температуре, ºС | |||||||||||||
| Обозначение | 25 | 200 | 300 | 400 | 25 | ||||||||||
| 1 | 1-ОСТ 1 10643-72 | 23-ОСТ 1 10639-72 | 3,5 | 2,43 | 6,7 | 6,5 | 11,4 | 4709 (480) | 4415 (450) | 4218 (430) | 3923 (400) | 3728 (380) | 177 (18) | 1,669 | 0,841 |
| 2 | 2-ОСТ 1 10643-72 | 3-ОСТ 1 10639-72 | 8,0 | 14,4 | 1,842 | 0,946 | |||||||||
| 3 | 3-ОСТ 1 10643-72 | 4-ОСТ 1 10639-72 | 9,5 | 17,4 | 2,008 | 1,074 | |||||||||
| 4 | 4-ОСТ 1 10643-72 | 24-ОСТ 1 10639-72 | 4,0 | 2,85 | 7,6 | 7,0 | 12,3 | 6867 (700) | 6180 (630) | 5886 (600) | 5494 (560) | 4415 (450) | 294 (30) | 2,219 | 1,079 |
| 5 | 5-ОСТ 1 10643-72 | 7-ОСТ 1 10639-72 | 8,5 | 15,3 | 2,533 | 1,296 | |||||||||
| 6 | 6-ОСТ 1 10643-72 | 8-ОСТ 1 10639-72 | 10,0 | 18,3 | 2,687 | 1,387 | |||||||||
| 7 | 7-ОСТ 1 10643-72 | 21-ОСТ 1 10639-72 | 5,0 | 3,65 | 9,3 | 7,5 | 13,4 | 9610 (1000) | 8829 (900) | 8339 (850) | 7848 (800) | 6887 (700) | 491 (50) | 4,006 | 1,720 |
| 8 | 8-ОСТ 1 10643-72 | 22-ОСТ 1 10639-72 | 9,0 | 16,4 | 4,424 | 2,024 | |||||||||
| 9 | 9-ОСТ 1 10643-72 | 11-ОСТ 1 10639-72 | 10,5 | 19,4 | 4,849 | 2,366 | |||||||||
| 10 | 10-ОСТ 1 10643-72 | 12-ОСТ 1 10639-72 | 12,0 | 22,4 | 5,286 | 2,640 | |||||||||
| 11 | 11-ОСТ 1 10643-72 | 13-ОСТ 1 10639-72 | 13,5 | 25,4 | 5,667 | 2,892 | |||||||||
Пример наименования и обозначения заклепки с потайной головкой с углом 120º сердечником типоразмера 5:
Заклепка 5-ОСТ 1 10642-72
