Модель: ОСТ 1 10644-72
Заказать

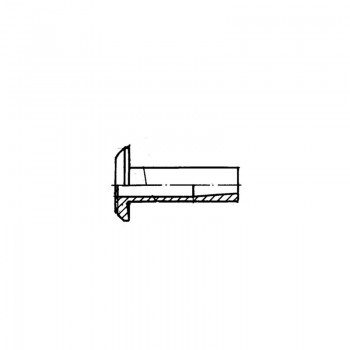

Заклепки пустотелые с плоско-скругленной головкой ОСТ 1 10644-72

Материал: Алюминиевый сплав Д18

Диаметр резьбы, мм: От 2,6 до 6,0

Покрытие: Ан.Окс.хр и без покрытия

Таблица 1

Типоразмеры Исполнение d d1 d2 D L h H r r1 Разрушающая нагрузка, Н (кгс), не менее Масса 1000 шт,, кг
  Пред. откл.
+0,05 +0,1 по H11 +0,3 ± 0,2 -0,2 +0,25 на срез на отрыв
1 2 2,6 1,4 1,8 4,7 3,5 0,2 0,8 2,6 0,8 343 (35) 638 (65) 0,083
2 5,0 0,094
3 1 6,5 0,105
4 8,0 0,116
5 2 3,0 1,5 1,9 5,4 3,5 1,0 3,0 589 (80) 883 (90) 0,131
6 5,0 0,150
7 1 6,5 0,169
8 8,0 0,188
9 9,5 0,207
10 2 3,5 1,6 2,2 6,3 3,5 1,2 3,5 736 (75) 1079 (110) 0,187
11 5,0 0,212
12 1 6,5 0,237
13 8,0 0,262
14 9,5 0,287
15 11,0 0,312
16 2 4,0 1,8 2,5 7,1 5,0 0,3 1,4 3,8 1177 (120) 1472 (150)
17 1 6,5 0,343
18 8,0 0,374
19 9,5 0,405
20 11,0 0,436
21 13,0 0,486
22 2 5,0 2,6 3,2 9,0 5,5 0,4 1,8 4,7 1,2 1863 ((190) 1962 (200) 0,563
23 1 7,0 0,614
24 8,5 0,665
25 10,5 0,733
26 12,0 0,784
27 13,5 0,835
28 15,0 0,886
29 6,0 3,4 4,1 10,8 7,0 2,0 6,0 2354 (240) 2452 (250) 0,785
30 8,5 0,910
31 10,5 1,076
32 12,0 1,201
33 13,5 1,325
34 15,0 1,450



Пример наименования и обозначения пустотелой заклепки с плоско-скругленной головкой типоразмера 19, анодированной:

Заклепка 19-1-ОСТ 1 10644-72

То же, без покрытия:

Заклепка 19-2-ОСТ 1 10644-72
