ОСТ 1 10969-73 Пресс-масленки

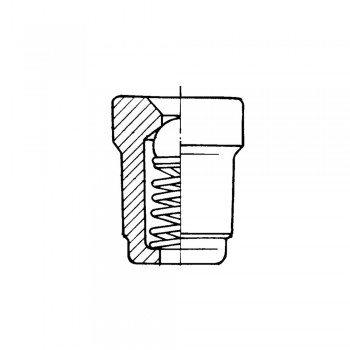

Пресс-масленки ОСТ 1 10969-73
Аналоги: 2501А, 2503А, 4485А
Таблица 1
Тип | Типоразмер | Код ОКП | Резьба | L, мм | d, мм |
Поз. 1 Корпус |
Поз. 2 Пружина |
Поз. 3 Шарик |
Масса, кг |
Количество | |||||||||
1 | 1 | 1 | |||||||
Обозначения | |||||||||
1 | - | 75 9588 2171 05 | - | 4,8 | 1,3 | ОСТ 1 10970-73 | 1-ОСТ 1 10972-73 |
Б 1,588-100 ГОСТ 3722-81 |
0,00026 |
2 | 1 | 75 9588 2172 04 | КМ6х1 | 14,2 | 2,5 | 1-ОСТ 1 10971-73 | 2-ОСТ 1 10972-73 |
Б 2,5-100 ГОСТ 3722-81 |
0,00206 |
2 | 75 9588 2173 03 | К1/8" | 19,6 | 4,5 | 2-ОСТ 1 10971-73 | 3-ОСТ 1 10972-73 | 0,00677 |

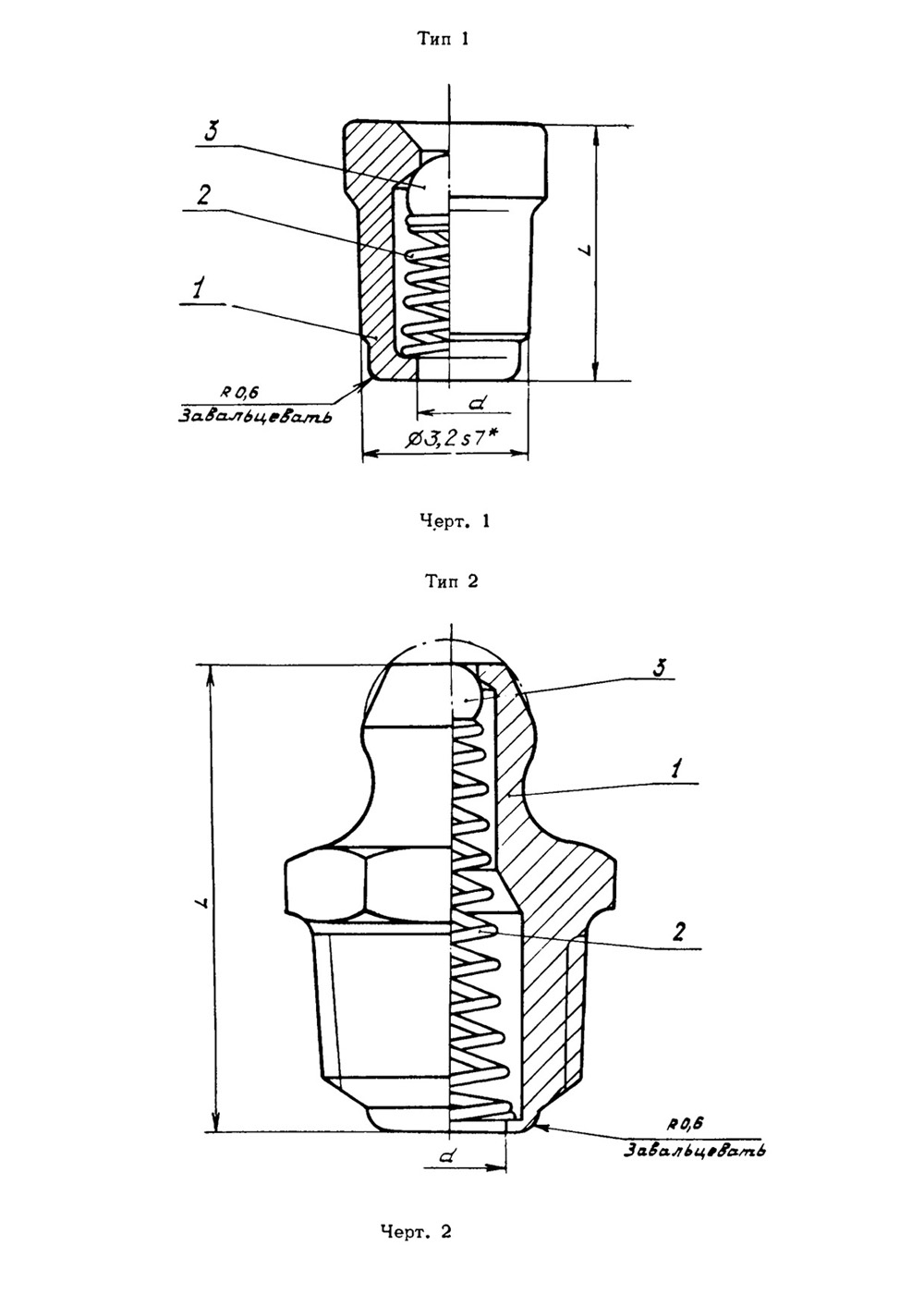

Пример наименования и обозначения пресс-масленки типа 1:
Пресс-масленка 1-ОСТ 1 10969-73
То же, типа 2, типоразмера 1:
Пресс-масленка 2-1-ОСТ 1 10969-73
