ОСТ 1 11108-73 Кольца защитные войлочные
Кольца защитные войлочные ОСТ 1 11108-73
Материал: Войлок технический тонкошерстный марки ТС по ГОСТ 288-72
Диаметр вала: От 8 до 200
Аналоги: 5121А

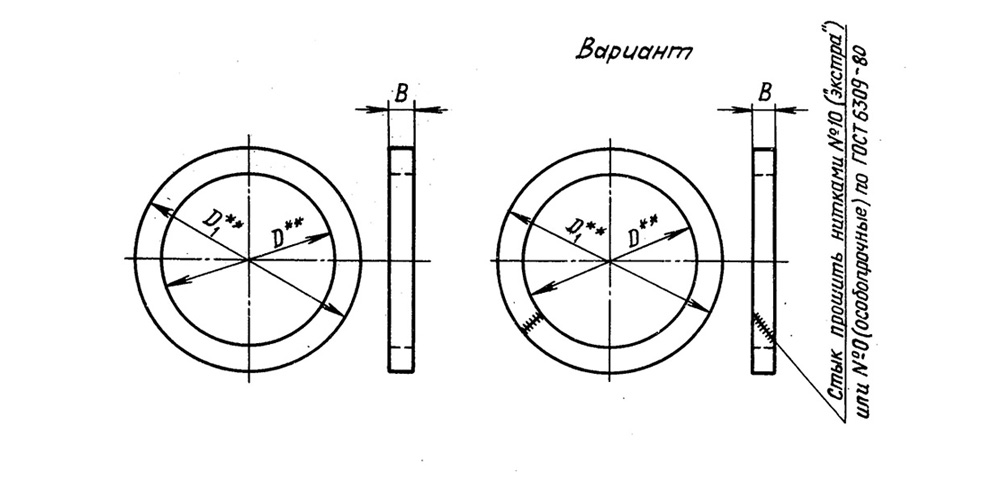

Таблица 1:
d вала | D | D1 | B | Масса 1000 шт., кг | ||
Номин. | Пред. откл. | Номин. | Пред. откл. |
Пред. откл. ± 0,5 |
||
8 | 7 | -0,5 | 14 | +0,5 | 3,0 | 0,152 |
9 | 8 | 15 | 0,167 | |||
10 | 9 | 16 | 0,181 | |||
12 | 11 | 18 | 0,210 | |||
14 | 13 | 20 | 0,239 | |||
15 | 14 | 21 | 0,254 | |||
16 | 15 | 22 | 0,268 | |||
18 | 17 | 24 | 0,297 | |||
20 | 19 | 28 | +0,7 | 4,0 | 0,584 | |
22 | 21 | 30 | 0,634 | |||
24 | 23 | 32 | 0,684 | |||
25 | 24 | 33 | 0,709 | |||
26 | 25 | 34 | 0,734 | |||
28 | 27 | -0,7 | 36 | 0,788 | ||
30 | 29 | 38 | 0,833 | |||
32 | 31 | 40 | 0,833 | |||
34 | 33 | 42 | 0,933 | |||
35 | 34 | 43 | 0,958 | |||
36 | 35 | 44 | 0,994 | |||
38 | 37 | 48 | 5,0 | 1,615 | ||
40 | 39 | 50 | 1,691 | |||
42 | 41 | 52 | 1,767 | |||
44 | 43 | 54 | 1,843 | |||
45 | 44 | 55 | 1,881 | |||
46 | 45 | 56 | 1,919 | |||
48 | 47 | 58 | 1,995 | |||
50 | 49 | 60 | 2,072 | |||
52 | 51 | 62 | 2,147 | |||
55 | 54 | 65 | 2,262 | |||
58 | 57 | 68 | 2,375 | |||
60 | 59 | 70 | 2,452 | |||
62 | 61 | 72 | 2,528 | |||
65 | 64 | 75 | 2,642 | |||
68 | 67 | 78 | 2,756 | |||
70 | 69 | 80 | 2,832 | |||
72 | 71 | 82 | 2,908 | |||
75 | 74 | 85 | 3,022 | |||
78 | 77 | 88 | 3,114 | |||
80 | 79 | 90 | 3,212 | |||
82 | 81 | 92 | 3,288 | |||
85 | 84 | 95 | 3,402 | |||
88 | 87 | 98 | 3,516 | |||
90 | 89 | 100 | +1,0 | 3,592 | ||
95 | 94 | 106 | 4,167 | |||
100 | 99 | 111 | 6,0 | 5,226 | ||
105 | 104 | -1,0 | 116 | 5,474 | ||
110 | 109 | 121 | 5,722 | |||
115 | 114 | 126 | 5,805 | |||
120 | 119 | 131 | 6,220 | |||
125 | 124 | 136 | 6,413 | |||
130 | 129 | 141 | 6,718 | |||
135 | 134 | 146 | 6,966 | |||
140 | 139 | 152 | 7,844 | |||
145 | 144 | 157 | 8,113 | |||
150 | 149 | 164 | 7,5 | 12,168 | ||
155 | 154 | 169 | 12,557 | |||
160 | 159 | 174 | 12,946 | |||
165 | 165 | 179 | 13,334 | |||
170 | 169 | 184 | 13,723 | |||
175 | 174 | 189 | 14,112 | |||
180 | 179 | 194 | 14,501 | |||
185 | 184 | 199 | 14,890 | |||
190 | 189 | 204 | 15,275 | |||
195 | 194 | 209 | 15,668 | |||
200 | 199 | 214 | 16,122 |
Пример наименования и обозначения защитного войлочного кольца диаметром d=38 мм:
Кольцо 38-ОСТ 1 11108-73
