ОСТ 1 11151-73 Втулки резьбовые с накаткой латунь

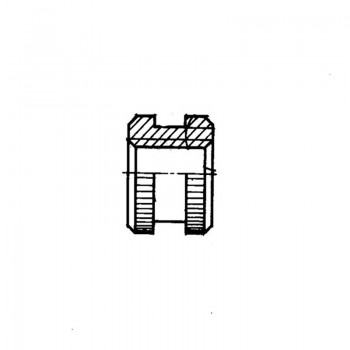

Втулки резьбовые с накаткой ОСТ 1 11151-73
Материал: Латунь ЛС59-1
Покрытие: Н6
Аналоги: 2040C55, 2041С55
Таблица 1
|
Типо- размеры |
D | D1 | D2 | D3 | C | l | l1 | L | b | p | Масса 1000 шт., кг | ||
| Номин. |
Пред. откл. |
Из латуни |
Из стали | ||||||||||
| 1 | М1,6 | 3,5 | 2,5 | - | 0,2 | ±0,1 | 0,8 | - | 2,5 | 0,8 | 0,5 | 0,13 | - |
| 2 | 1,0 | 3,0 | 1,0 | 0,15 | |||||||||
| 3 | М2 | 4,0 | 3,0 | 0,21 | 0,20 | ||||||||
| 4 | 1,5 | 4,0 | 0,27 | 0,25 | |||||||||
| 5 | М2,5 | 4,5 | 3,5 | 1,0 | 3,0 | 0,25 | 0,23 | ||||||
| 6 | 1,5 | 4,0 | 0,32 | 0,29 | |||||||||
| 7 | 5,0 | 2,0 | 0,37 | 0,34 | |||||||||
| 8 | 2,6 | 2,0 | 1,0 | 6,0 | 0,47 | 0,43 | |||||||
| 9 | М3 | 5,0 | 4,0 | - | 1,0 | - | 3,0 | 1,0 | 0,28 | 0,26 | |||
| 10 | 1,5 | 4,0 | 0,37 | 0,34 | |||||||||
| 11 | 5,0 | 2,0 | 0,43 | 0,40 | |||||||||
| 12 | 3,2 | 2,0 | 1,0 | 6,0 | 0,55 | 0,51 | |||||||
| 13 | 7,0 | 3,0 | 0,61 | 0,56 | |||||||||
| 14 | 2,5 | 1,5 | 8,0 | 0,71 | 0,65 | ||||||||
| 15 | М4 | 7,0 | 4,0 | - | 0,4 | ±0,2 | 1,5 | - | 4,0 | 1,0 | 0,75 | 0,69 | |
| 16 | 5,0 | 2,0 | 0,88 | 0,81 | |||||||||
| 17 | 4,2 | 2,0 | 6,0 | 1,11 | 1,02 | ||||||||
| 18 | 7,0 | 3,0 | 1,22 | 1,12 | |||||||||
| 19 | 2,5 | 8,0 | 1,43 | 1,31 | |||||||||
| 20 | 3,0 | 10,0 | 4,0 | 1,76 | 1,62 | ||||||||
| 21 | 4,0 | 2,0 | 12,0 | 2,98 | 2,73 | ||||||||
| 22 | М5 | 9,0 | 7,0 | - | 0,6 | ±0,3 | 1,5 | - | 4,0 | 1,0 | 1,24 | 1,14 | |
| 23 | 5,0 | 2,0 | 1,45 | 1,33 | |||||||||
| 24 | 5,2 | 2,0 | 1,0 | 6,0 | 1,88 | 1,73 | |||||||
| 25 | 7,0 | 3,0 | 2,05 | 1,89 | |||||||||
| 26 | 2,5 | 1,5 | 8,0 | 2,72 | 2,50 | ||||||||
| 27 | 3,0 | 10,0 | 4,0 | 3,00 | 2,75 | ||||||||
| 28 | 4,0 | 2,0 | 12,0 | 3,76 | 3,45 | ||||||||
| 29 | 4,5 | 14 | 2,0 | 0,6 | 5,08 | 4,62 | |||||||
| 30 | 5,0 | 16 | 6,0 | 5,78 | 5,28 | ||||||||
| 31 | М4 | 7,0 | 5,5 | 4,2 | 0,4 | ±0,2 | 4,5 | 14 | 5,0 | 0,5 | 3,85 | 3,50 | |
| 32 | 5,2 | 16 | 6,0 | 4,25 | 3,80 | ||||||||
Пример наименования и обозначения резьбовой втулки с накаткой типоразмера 12, из латуни ЛС95-1, с покрытием Н6:
Втулка 12-Н-ОСТ 1 11151-73
То же, из стали 14Х17Н2, с покрытием Хим.Пас:
Втулка 12-Хим.Пас-ОСТ 1 11150-73
То же, из стали 45, с покрытием Кд6.фос.окс.гфж.136-41:
Втулка 12-Кд.фос.окс.гфж-ОСТ 1 11149-73
То же, из стали 45, с покрытием Ц6.фос.окс.гфж.136-41:
Втулка 12-Ц.фос.окс.гфж-ОСТ 1 11149-73
То же, из стали 14Х17Н2, с покрытием Хим.Пас:
Втулка 12-Хим.Пас-ОСТ 1 11150-73
Допускается в технической документации, разработанной до 01.01.81, обозначение втулок в соответствии с примерами, приведенными ниже:
Пример наименования и обозначения резьбовой втулки с накаткой, типоразмера 12, из латуни ЛС59-1, с покрытием Н6:
Втулка 12-ОСТ 1 11151-73
То же, из стали 14Х17Н2, с покрытием Хим.Пас:
Втулка 12-ОСТ 1 11150-73
То же, из стали 45, с покрытием Кд6.фос.окс.гфж.136-41:
Втулка 12-02-ОСТ 1 11149-73
То же, из стали 45, с покрытием Ц6.фос.окс.гфж.136-41:
Втулка 12-01-ОСТ 1 11149-73
То же, из стали 14Х17Н2, с покрытием Хим.Пас:
Втулка 12-ОСТ 1 11150-73
