ОСТ 1 11189-73 Валики сталь

ОСТ 1 11189-73 Валики сталь

Модель: ОСТ 1 11189-73
Заказать

Валики ОСТ 1 11189-73

Материал: Сталь 25

Покрытие: диаметром менее 5мм - Кд6.хр. Ц6.хр; диаметром 5мм и более - Кд9.хр, Ц9.хр

Аналоги: 1340С51

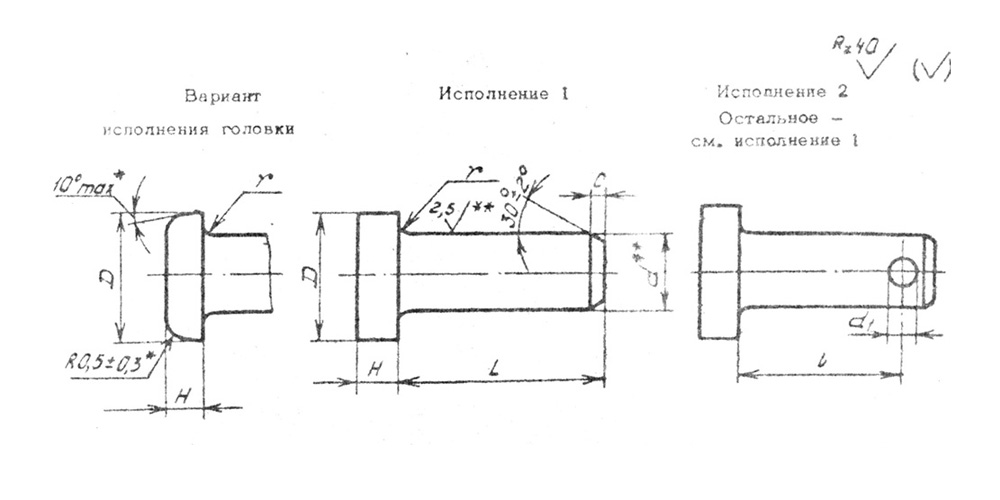

Таблица 1

d

Пред.

откл.

по f9

 d1 D H C r
Номин.

Пред.

откл.

Пред. откл.

по h14

 Номин.

Пред.

откл.

 Номин.

Пред.

откл.
2,5 1,0 +0,12 4,5 1,5 0,5 ±0,3 0,4 -0,2
3,0 5,0
4,0 1,6

+0,12

-0,06

 6,0 0,8
5,0 7,0 1,8
6,0 2,0 9,0 1,0 0,6 -0,3
7,0 10,0
8,0 2,5 11,0 2,0 2,0 ±0,5
9,0 12,0
10,0 3,2 13,0 2,5 2,0
11,0 14,0
12,0 15,0 1,0
14,0 18,0



Таблица 2

L
Пред. откл.
±0,5		 d
2,5 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 14,0
l (пред. откл. ±0,2)
8 6 6 6,0 - - - - - - - - -
9 7 7 7,0 - - - - - - - - -
10 8 8 8,0 8,0 - - - - - - - -
12 10 10 10,0 10,0 - - - - - - - -
14 12 12 12,0 12,0 10,5 10,5 10,5 - - - - -
15 13 14 12,5 12,5 12,5 12,5 12,5 - - - - -
16 14 16 13,0 13,0 13,5 13,5 13,5 - - - - -
18 - 18 14,0 14,0 14,5 14,5 15,0   - - - -
20 - 20 16,0 16,0 16,5 16,5 17,0 17,0 - - - -
22 - - 18,0 18,0 18,5 18,5 19,0 19,0 - - - -
24 - - 20,0 20,0 20,5 20,5 21,0 21,0 19 - - -
26 - - 22,0 22,0 22,5 22,5 23,0 23,0 21 21 - -
28 - - 25,0 25,0 25,5 25,5 25,5 25,5 23 23 23 -
30 - - 26,0 26,0 26,5 26,5 26,5 26,5 26 26 26 26
32 - - 28,0 28,0 28,5 28,5 28,5 28,5 27 27 27 27
35 - - 31,0 31,0 31,5 31,5 31,5 31,5 29 29 29 29
38 - - 34,0 34,0 34,5 34,5 34,5 34,5 32 32 32 32
40 - - 36,0 36,0 36,5 36,5 36,5 36,5 35 35 35 35
42 - - - 38,0 38,5 38,5 38,5 38,5 37 37 37 37
45 - - - 41,0 41,5 41,5 41,5 41,5 39 39 39 39
48 - - - 44,0 44,5 44,5 44,5 44,5 42 42 42 42
50 - - - 46,0 46,5 46,5 46,5 46,5 45 45 45 45
52 - - - 48,0 48,5 48,5 48,5 48,5 47 47 47 47
55 - - - 51,0 51,5 51,5 51,5 51,5 49 49 49 49
58 - - - 54,0 54,5 54,5 54,5 54,5 52 52 52 52
60 - - - 56,0 56,5 56,5 56,5 56,5 55 55 55 55
62 - - - - 58,5 58,5 58,5 58,5 57 57 57 57
65 - - - - 61,5 61,5 61,5 61,5 59 59 59 59
68 - - - - 64,5 64,5 64,5 64,5 62 62 62 62
70 - - - - - - - - 65 65 65 65



Таблица 3

L, мм d, мм
2,5 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0 12,0 14,0
Масса 100 шт., кг
8 0,050 0,067 0,110 - - - - - - - - -
9 0,054 0,072 0,120 - - - - - - - - -
10 0,059 0,078 0,130 0,199 - - - - - - - -
12 0,067 0,089 0,150 0,230 - - - - - - - -
14 0,075 0,100 0,170 0,251 0,375 0,505 0,663 - - - - -
15 0,079 0,105 0,180 0,275 0,397 0,535 0,703 - - - - -
16 0,084 0,111 0,190 0,292 0,419 0,565 0,743 - - - - -
18 - 0,122 0,209 0,322 0,464 0,626 0,821   - - - -
20 - 0,133 0,228 0,353 0,508 0,686 0,900 1,161 - - - -
22 - 0,144 0,248 0,384 0,553 0,747 0,979 1,261 - - - -
24 - - 0,268 0,413 0,597 0,807 1,057 1,361 0,715 - - -
26 - - 0,283 0,448 0,641 0,867 1,136 1,451 1,838 2,214 - -
28 - - 0,307 0,477 0,686 0,928 1,215 1,561 1,962 2,363 2,840 -
30 - - 0,327 0,507 0,730 0,988 1,294 1,651 2,086 2,612 3,017 4,065
32 - - 0,347 0,538 0,775 1,049 1,373 1,761 2,203 2,761 * 4,307
35 - - 0,376 0,585 0,841 1,139 1,491 1,811 2,393 * 3,461 4,669
38 - - 0,406 0,631 0,908 1,230 1,610 2,061 2,573 3,109 3,727 5,032
40 - - * 0,662 0,952 1,290 1,689 2,161 2,701 3,258 3,905 5,274
42 - - - 0,692 0,997 1,350 1,768 2,260 2,825 3,408 4,082 5,515
45 - - - 0,739 1,063 1,441 1,836 2,410 3,010 3,631 4,349 5,878
48 - - - 0,784 1,130 1,532 2,004 2,560 3,195 3,855 4,515 6,240
50 - - - 0,816 1,174 1,592 2,083 2,660 3,318 4,001 4,783 6,482
52 - - - 0,845 1,218 1,653 2,162 2,760 3,441 4,153 4,970 6,724
55 - - - 0,893 1,285 1,743 2,281 * 3,626 4,377 5,237 7,089
58 - - - 0,938 1,352 1,834 2,399 3,059 3,811 * 5,503 7,448
60 - - - 0,970 1,396 1,895 2,478 3,159 3,935 4,750 5,680 *
62 - - - - 1,440 1,955 2,557 3,259 4,058 4,899 5,858 *
65 - - - - 1,507 2,046 2,675 3,409 4,243 5,123 6,124 8,205
68 - - - - 1,574 2,136 2,794 3,559 4,423 5,347 6,381 8,657
70 - - - - - - - - 4,551 5,496 6,568 8,899

* Требует уточнения



Пример наименования и обозначения валика исполнения 1 диаметром d=3мм, длиной L=8мм из стали 25, кадмированного:

Валик 1-3-8-Кд-ОСТ 1 11189-73

То же, цинкованного:

Валик 1-3-8-Ц-ОСТ 1 11189-73

То же, из стали 30ХГСА, кадмированного:

Валик 1-3-8-Кд-ОСТ 1 11190-73

То же, цинкованного:

Валик 1-3-8-Ц-ОСТ 1 11190-73

То же, из стали 13Х11Н2В2МФ-Ш, никель-кадмированного:

Валик 1-3-8-Н.Кд-ОСТ 1 11191-73
