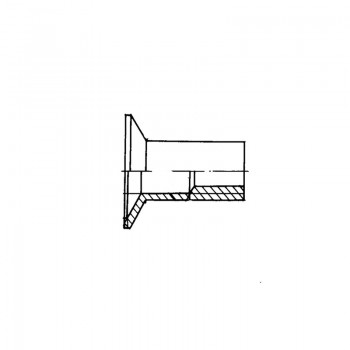

Гайки пистоны с потайной головкой ОСТ 1 11196-73
Материал: Сталь 10
Покрытие: Кд6.хр, Ц6.хр
Таблица 1
| Типоразмеры | d | d1 | d2 |
d3 Пред. откл. +0,2 |
D min |
D1 max |
Н |
L Пред. откл. ±0,3 |
l | Масса 1000 шт., кг | ||
| Пред. откл. | Номин. |
Пред. откл. |
Из алюминиевого сплава |
Из стали | ||||||||
| +0,15 | по H12 | |||||||||||
| 1 | 5 | 4,1 | М4 | 7,0 | 9,3 | 10,19 | 1,5 | 11 | 5 | ±0,2 | 0,26 | 0,72 |
| 2 | 12 | 6 | 0,28 | 0,77 | ||||||||
| 3 | 13 | 7 | 0,30 | 0,83 | ||||||||
| 4 | 14 | 8 | 0,32 | 0,88 | ||||||||
| 5 | 15 | 9 | 0,34 | 0,94 | ||||||||
| 6 | 16 | 10 | 0,36 | 0,99 | ||||||||
| 7 | 17 | 11 | 0,38 | 1,05 | ||||||||
| 8 | 18 | 12 | ±0,4 | 0,40 | 1,10 | |||||||
| 9 | 19 | 13 | 0,42 | 1,15 | ||||||||
| 10 | 4 | 3,1 | М3 | 5,3 | 7,6 | 8,50 | 1,3 | 11 | 5 | ±0,2 | - | 0,67 |
| 11 | 12 | 6 | - | 0,71 | ||||||||
| 12 | 13 | 7 | - | 0,75 | ||||||||
| 13 | 14 | 8 | - | 0,79 | ||||||||
| 14 | 15 | 9 | - | 0,83 | ||||||||
| 15 | 16 | 10 | - | 0,87 | ||||||||
| 16 | 17 | 11 | - | 0,91 | ||||||||
| 17 | 18 | 12 | ±0,4 | - | 0,95 | |||||||
| 18 | 19 | 13 | - | 0,99 | ||||||||
Пример наименования и обозначения гайки-пистона с потайной головкой типоразмера 2 из стали 10, цинкованной:
Гайка 2-Ц-ОСТ 1 11196-73
То же, из стали 10, кадмированной:
Гайка 2-Кд-ОСТ 1 11196-73
То же, из алюминиевого сплава, анодированной:
Гайка 2-Ан.Окс-ОСТ 1 11195-73
