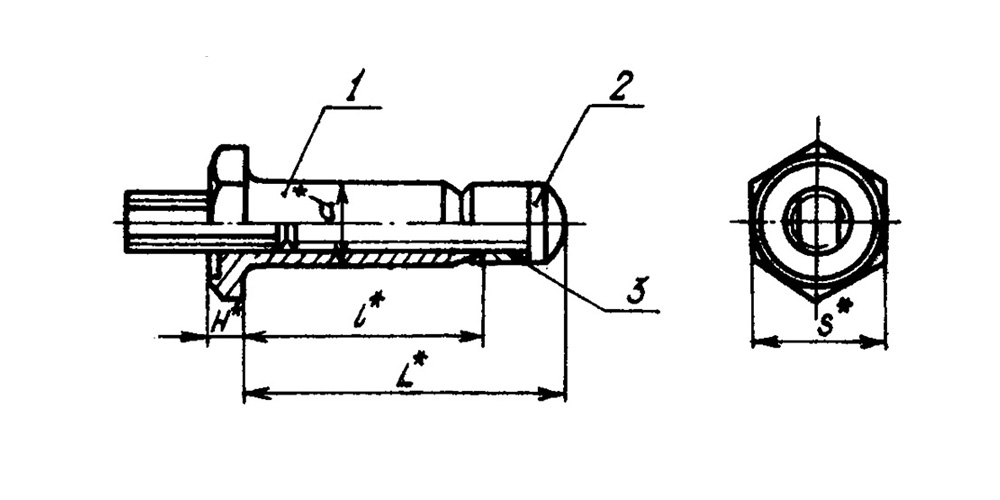

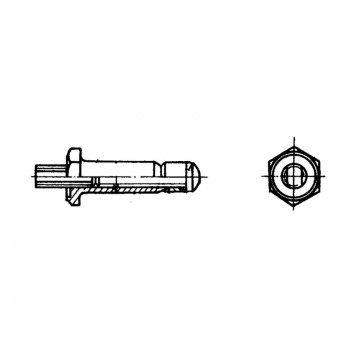

ОСТ 1 11200-73 Заклепки высокого сопротивления с шестигранной головкой
Заклепки высокого сопротивления срезу с шестигранной головкой из конструкционной стали для односторонней клепки ОСТ 1 11200-73
Аналоги: 5901А
Таблица 1
Типоразмер |
Применяе- мость |
d | L | l | H | S |
Поз.1 Корпус |
Поз.2 Винт |
Поз.3 Кольцо |
Разрушающая нагрузка, Н (кгс) |
Площадь смятия под кольцом, мм2 |
Мкр*, Н*м (кгс*см), не менее |
Масса 100 шт., кг | ||
Количество |
на одинарный срез |
на разрыв соединения |
с хвостовиком винта |
без хвостовика винта |
|||||||||||
1 | 1 | 1 | |||||||||||||
Обозначение | |||||||||||||||
80 | 4,2 | 11,0 | 4,8 | 2,5 | 7 | 80-ОСТ 1 11201-73 | 90-ОСТ 1 11202-73 | 5-Хим.Пас-ОСТ 1 11203-73 |
6669 (680) |
3825 (390) |
5 |
0,44 (4,5) |
0,207 | 0,147 | |
81 | 12,0 | 5,8 | 81-ОСТ 1 11201-73 | 91-ОСТ 1 11202-73 | 0,218 | 0,158 | |||||||||
82 | 13,0 | 6,8 | 82-ОСТ 1 11201-73 | 92-ОСТ 1 11202-73 | 0,229 | 0,169 | |||||||||
83 | 14,5 | 7,8 | 83-ОСТ 1 11201-73 | 93-ОСТ 1 11202-73 | 0,240 | 0,180 | |||||||||
84 | 15,0 | 8,8 | 84-ОСТ 1 11201-73 | 94-ОСТ 1 11202-73 | 0,251 | 0,19 | |||||||||
85 | 16,0 | 9,8 | 85-ОСТ 1 11201-73 | 95-ОСТ 1 11202-73 | 0,262 | 0,202 | |||||||||
86 | 17,0 | 10,8 | 86-ОСТ 1 11201-73 | 96-ОСТ 1 11202-73 | 0,273 | 0,213 | |||||||||
87 | 18,0 | 11,8 | 87-ОСТ 1 11201-73 | 97-ОСТ 1 11202-73 | 0,284 | 0,224 | |||||||||
88 | 19,0 | 12,8 | 88-ОСТ 1 11201-73 | 98-ОСТ 1 11202-73 | 0,295 | 0,235 | |||||||||
89 | 20,0 | 13,8 | 89-ОСТ 1 11201-73 | 99-ОСТ 1 11202-73 | 0,306 | 0,246 | |||||||||
90 | 21,0 | 14,8 | 90-ОСТ 1 11201-73 | 98-ОСТ 100 11202-73 | 0,317 | 0,257 | |||||||||
1 | 5,0 | 13,2 | 5,7 | 2,6 | 8 | 1-ОСТ 1 11201-73 | 3-ОСТ 1 11202-73 | 1-Хим.Пас-ОСТ 1 11203-73 |
10787 (1100) |
4903 (500) |
7 |
0,59 (6) |
0,299 | 0,217 | |
2 | 14,7 | 7,2 | 2-ОСТ 1 11201-73 | 4-ОСТ 1 11202-73 | 0,314 | 0,232 | |||||||||
3 | 15,2 | 7,7 | 3-ОСТ 1 11201-73 | 5-ОСТ 1 11202-73 | 0,329 | 0,247 | |||||||||
4 | 16,2 | 8,7 | 4-ОСТ 1 11201-73 | 6-ОСТ 1 11202-73 | 0,344 | 0,262 | |||||||||
5 | 17,2 | 9,7 | 5-ОСТ 1 11201-73 | 7-ОСТ 1 11202-73 | 0,359 | 0,277 | |||||||||
6 | 18,2 | 10,7 | 6-ОСТ 1 11201-73 | 8-ОСТ 1 11202-73 | 0,374 | 0,292 | |||||||||
7 | 19,2 | 11,7 | 7-ОСТ 1 11201-73 | 9-ОСТ 1 11202-73 | 0,389 | 0,307 | |||||||||
8 | 20,2 | 12,7 | 8-ОСТ 1 11201-73 | 10-ОСТ 1 11202-73 | 0,404 | 0,322 | |||||||||
9 | 21,2 | 13,7 | 9-ОСТ 1 11201-73 | 11-ОСТ 1 11202-73 | 0,419 | 0,331 | |||||||||
10 | 22,2 | 14,7 | 10-ОСТ 1 11201-73 | 12-ОСТ 1 11202-73 | 0,434 | 0,352 | |||||||||
11 | 23,2 | 15,7 | 11-ОСТ 1 11201-73 | 13-ОСТ 1 11202-73 | 0,449 | 0,367 | |||||||||
12 | 24,2 | 16,7 | 12-ОСТ 1 11201-73 | 14-ОСТ 1 11202-73 | 0,464 | 0,382 | |||||||||
13 | 25,2 | 17,7 | 13-ОСТ 1 11201-73 | 15-ОСТ 1 11202-73 | 0,479 | 0,397 | |||||||||
14 | 26,2 | 18,7 | 14-ОСТ 1 11201-73 | 16-ОСТ 1 11202-73 | 0,494 | 0,412 | |||||||||
18 | 6,0 | 16,0 | 7,5 | 10 | 18-ОСТ 1 11201-73 | 22-ОСТ 1 11202-73 | 2-Хим.Пас-ОСТ 1 11203-73 |
15691 (1600) |
8336 (850) |
12 |
0,98 (10) |
0,460 | 0,355 | ||
19 | 17,0 | 8,5 | 19-ОСТ 1 11201-73 | 23-ОСТ 1 11202-73 | 0,482 | 0,377 | |||||||||
20 | 18,0 | 9,5 | 20-ОСТ 1 11201-73 | 24-ОСТ 1 11202-73 | 0,504 | 0,399 | |||||||||
21 | 19,0 | 10,5 | 21-ОСТ 1 11201-73 | 25-ОСТ 1 11202-73 | 0,526 | 0,411 | |||||||||
22 | 20,0 | 11,5 | 22-ОСТ 1 11201-73 | 26-ОСТ 1 11202-73 | 0,548 | 0,443 | |||||||||
23 | 21,0 | 12,5 | 23-ОСТ 1 11201-73 | 27-ОСТ 1 11202-73 | 0,570 | 0,465 | |||||||||
24 | 22,0 | 13,5 | 24-ОСТ 1 11201-73 | 28-ОСТ 1 11202-73 | 0,592 | 0,487 | |||||||||
25 | 23,0 | 14,5 | 25-ОСТ 1 11201-73 | 29-ОСТ 1 11202-73 | 0,614 | 0,509 | |||||||||
26 | 24,0 | 15,5 | 26-ОСТ 1 11201-73 | 30-ОСТ 1 11202-73 | 0,636 | 0,631 | |||||||||
27 | 25,0 | 16,5 | 27-ОСТ 1 11201-73 | 31-ОСТ 1 11202-73 | 0,658 | 0,553 | |||||||||
28 | 26,0 | 17,5 | 28-ОСТ 1 11201-73 | 32-ОСТ 1 11202-73 | 0,679 | 0,574 | |||||||||
29 | 27,0 | 18,5 | 29-ОСТ 1 11201-73 | 33-ОСТ 1 11202-73 | 0,702 | 0,598 | |||||||||
30 | 28,0 | 19,5 | 30-ОСТ 1 11201-73 | 34-ОСТ 1 11202-73 | 0,724 | 0,619 | |||||||||
31 | 29,0 | 20,5 | 31-ОСТ 1 11201-73 | 35-ОСТ 1 11202-73 | 0,746 | 0,641 | |||||||||
32 | 30,0 | 21,5 | 32-ОСТ 1 11201-73 | 36-ОСТ 1 11202-73 | 0,768 | 0,669 | |||||||||
33 | 31,0 | 22,5 | 33-ОСТ 1 11201-73 | 37-ОСТ 1 11202-73 | 0,790 | 0,685 | |||||||||
37 | 7,0 | 16,5 | 7,5 | 2,8 | 37-ОСТ 1 11201-73 | 43-ОСТ 1 11202-73 | 3-Хим.Пас-ОСТ 1 11203-73 |
21575 (2200) |
13730 (1400) |
15 |
1,96 (20) |
0,656 | 0,494 | ||
38 | 17,5 | 8,5 | 38-ОСТ 1 11201-73 | 44-ОСТ 1 11202-73 | 0,686 | 0,524 | |||||||||
39 | 18,5 | 9,5 | 39-ОСТ 1 11201-73 | 45-ОСТ 1 11202-73 | 0,716 | 0,554 | |||||||||
40 | 19,5 | 10,5 | 40-ОСТ 1 11201-73 | 46-ОСТ 1 11202-73 | 0,746 | 0,584 | |||||||||
41 | 20,2 | 11,5 | 41-ОСТ 1 11201-73 | 47-ОСТ 1 11202-73 | 0,776 | 0,614 | |||||||||
42 | 21,5 | 12,5 | 42-ОСТ 1 11201-73 | 48-ОСТ 1 11202-73 | 0,806 | 0,674 | |||||||||
43 | 22,5 | 13,5 | 43-ОСТ 1 11201-73 | 49-ОСТ 1 11202-73 | 0,836 | 0,674 | |||||||||
44 | 23,5 | 14,5 | 44-ОСТ 1 11201-73 | 50-ОСТ 1 11202-73 | 0,866 | 0,704 | |||||||||
45 | 24,5 | 15,5 | 45-ОСТ 1 11201-73 | 51-ОСТ 1 11202-73 | 0,896 | 0,734 | |||||||||
46 | 25,5 | 16,5 | 46-ОСТ 1 11201-73 | 52-ОСТ 1 11202-73 | 0,926 | 0,734 | |||||||||
47 | 26,5 | 17,5 | 47-ОСТ 1 11201-73 | 53-ОСТ 1 11202-73 | 0,956 | 0,794 | |||||||||
48 | 27,5 | 18,5 | 48-ОСТ 1 11201-73 | 54-ОСТ 1 11202-73 | 0,986 | 0,824 | |||||||||
49 | 28,5 | 19,5 | 49-ОСТ 1 11201-73 | 55-ОСТ 1 11202-73 | 1,016 | 0,854 | |||||||||
50 | 29,5 | 20,5 | 50-ОСТ 1 11201-73 | 56-ОСТ 1 11202-73 | 1,045 | 0,884 | |||||||||
51 | 30,5 | 21,5 | 51-ОСТ 1 11201-73 | 57-ОСТ 1 11202-73 | 1,076 | 0,914 | |||||||||
52 | 31,5 | 22,5 | 52-ОСТ 1 11201-73 | 58-ОСТ 1 11202-73 | 1,106 | 0,944 | |||||||||
56 | 8,0 | 19,0 | 8,5 | 3,0 | 12 | 56-ОСТ 1 11201-73 | 64-ОСТ 1 11202-73 | 4-Хим.Пас-ОСТ 1 11203-73 |
28440 (2900) |
15220 (1550) |
22 |
2,94 (30) |
0,887 | 0,644 | |
57 | 20,0 | 9,5 | 57-ОСТ 1 11201-73 | 65-ОСТ 1 11202-73 | 0,930 | 0,697 | |||||||||
58 | 21,0 | 10,5 | 58-ОСТ 1 11201-73 | 66-ОСТ 1 11202-73 | 0,975 | 0,742 | |||||||||
59 | 22,0 | 11,5 | 59-ОСТ 1 11201-73 | 67-ОСТ 1 11202-73 | 1,016 | 0,783 | |||||||||
60 | 23,0 | 12,5 | 60-ОСТ 1 11201-73 | 68-ОСТ 1 11202-73 | 1,059 | 0,826 | |||||||||
61 | 24,0 | 13,5 | 61-ОСТ 1 11201-73 | 69-ОСТ 1 11202-73 | 1,102 | 0,869 | |||||||||
62 | 25,0 | 14,5 | 62-ОСТ 1 11201-73 | 70-ОСТ 1 11202-73 | 1,145 | 0,912 | |||||||||
63 | 26,0 | 15,5 | 63-ОСТ 1 11201-73 | 71-ОСТ 1 11202-73 | 1,188 | 0,955 | |||||||||
64 | 27,0 | 16,5 | 64-ОСТ 1 11201-73 | 72-ОСТ 1 11202-73 | 1,231 | 0,998 | |||||||||
65 | 28,0 | 17,5 | 65-ОСТ 1 11201-73 | 73-ОСТ 1 11202-73 | 1,274 | 1,041 | |||||||||
66 | 29,0 | 18,5 | 66-ОСТ 1 11201-73 | 74-ОСТ 1 11202-73 | 1,317 | 1,084 | |||||||||
67 | 30,0 | 19,5 | 67-ОСТ 1 11201-73 | 75-ОСТ 1 11202-73 | 1,360 | 1,127 | |||||||||
68 | 31,0 | 20,5 | 68-ОСТ 1 11201-73 | 76-ОСТ 1 11202-73 | 1,403 | 1,170 | |||||||||
69 | 32,0 | 21,5 | 69-ОСТ 1 11201-73 | 77-ОСТ 1 11202-73 | 1,446 | 1,213 | |||||||||
70 | 33,0 | 22,5 | 70-ОСТ 1 11201-73 | 78-ОСТ 1 11202-73 | 1,489 | 1,256 | |||||||||
71 | 34,0 | 23,5 | 71-ОСТ 1 11201-73 | 79-ОСТ 1 11202-73 | 1,532 | 1,299 | |||||||||
72 | 35,0 | 24,5 | 72-ОСТ 1 11201-73 | 80-ОСТ 1 11202-73 | 1,573 | 1,342 | |||||||||
73 | 36,0 | 25,5 | 73-ОСТ 1 11201-73 | 81-ОСТ 1 11202-73 | 1,618 | 1,385 | |||||||||
74 | 37,0 | 26,5 | 74-ОСТ 1 11201-73 | 82-ОСТ 1 11202-73 | 1,661 | 1,428 | |||||||||
75 | 38,0 | 27,5 | 75-ОСТ 1 11201-73 | 83-ОСТ 1 11202-73 | 1,704 | 1,471 | |||||||||
76 | 39,0 | 28,5 | 76-ОСТ 1 11201-73 | 84-ОСТ 1 11202-73 | 1,747 | 1,514 |
* Наименьший крутящий момент, при котором не должно быть провертывания корпуса заклепки, поставленной в пакет
Пример наименования и обозначения заклепки типоразмера 2:
Заклепка 2-ОСТ 1 11206-73
