ОСТ 1 11204-73 Заклепки высокого сопротивления с потайной головкой L90'
Модель: ОСТ 1 11204-73
Заказать

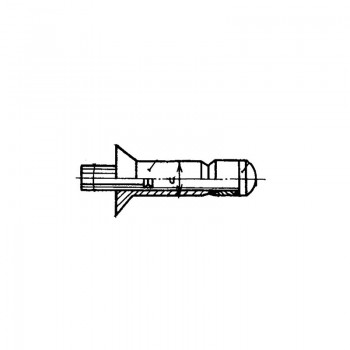

Заклепки высокого сопротивления срезу с потайной головкой 120º из контрукционной стали для односторонней клепки ОСТ 1 11206-73
Аналоги: 5905А
Таблица 1
| Типоразмер |
Применяе- мость |
d | L | l | H |
Поз.1 Корпус |
Поз.2 Винт |
Поз.3 Кольцо |
Разрушающая нагрузка, Н (кгс) |
Площадь смятия под кольцом, мм2 |
Мкр*, Н*м (кгс*см), не менее |
Масса 100 шт., кг | ||
| Количество |
на одинарный срез |
на разрыв соединения |
с хвостовиком винта |
без хвостовика винта |
||||||||||
| 1 | 1 | 1 | ||||||||||||
| Обозначение | ||||||||||||||
| 79 | 4,2 | 12,0 | 5,8 | 1,7 | 79-ОСТ 1 11205-73 | 89-ОСТ 1 11202-73 | 0,185 | 0,130 | ||||||
| 80 | 13,0 | 6,8 | 80-ОСТ 1 11205-73 | 90-ОСТ 1 11202-73 | 5-Хим.Пас-ОСТ 1 11203-73 |
6669 (680) |
3825 (390) |
5,0 |
0,44 (4,5) |
0,196 | 0,136 | |||
| 81 | 14,0 | 7,8 | 81-ОСТ 1 11205-73 | 91-ОСТ 1 11202-73 | 0,207 | 0,147 | ||||||||
| 82 | 15,0 | 8,8 | 82-ОСТ 1 11205-73 | 92-ОСТ 1 11202-73 | 0,218 | 0,158 | ||||||||
| 83 | 16,0 | 9,8 | 83-ОСТ 1 11205-73 | 93-ОСТ 1 11202-73 | 0,229 | 0,169 | ||||||||
| 84 | 17,0 | 10,8 | 84-ОСТ 1 11205-73 | 94-ОСТ 1 11202-73 | 0,240 | 0,180 | ||||||||
| 85 | 18,0 | 11,8 | 85-ОСТ 1 11205-73 | 95-ОСТ 1 11202-73 | 0,251 | 0,191 | ||||||||
| 86 | 19,0 | 12,8 | 86-ОСТ 1 11205-73 | 96-ОСТ 1 11202-73 | 0,262 | 0,202 | ||||||||
| 87 | 20,0 | 13,8 | 87-ОСТ 1 11205-73 | 97-ОСТ 1 11202-73 | 0,273 | 0,213 | ||||||||
| 88 | 21,0 | 14,8 | 88-ОСТ 1 11205-73 | 98-ОСТ 1 11202-73 | 0,284 | 0,224 | ||||||||
| 89 | 22,0 | 15,8 | 89-ОСТ 1 11205-73 | 99-ОСТ 1 11202-73 | 0,295 | 0,245 | ||||||||
| 1 | 5,0 | 14,2 | 6,7 | 1,9 | 1-ОСТ 1 11205-73 | 2-ОСТ 1 11202-73 | 1-Хим.Пас-ОСТ 1 11203-73 |
10787 (1100) |
4903 (500) |
7 |
0,59 (6) |
0,296 | 0,214 | |
| 2 | 15,2 | 7,7 | 2-ОСТ 1 11205-73 | 101-ОСТ 1 11202-73 | 0,311 | 0,229 | ||||||||
| 3 | 16,2 | 8,7 | 3-ОСТ 1 11205-73 | 102-ОСТ 1 11202-73 | 0,326 | 0,244 | ||||||||
| 4 | 17,2 | 9,7 | 4-ОСТ 1 11205-73 | 103-ОСТ 1 11202-73 | 0,341 | 0,259 | ||||||||
| 5 | 18,2 | 10,7 | 5-ОСТ 1 11205-73 | 104-ОСТ 1 11202-73 | 0,356 | 0,274 | ||||||||
| 6 | 19,2 | 11,7 | 6-ОСТ 1 11205-73 | 105-ОСТ 1 11202-73 | 0,371 | 0,289 | ||||||||
| 7 | 20,2 | 12,7 | 7-ОСТ 1 11205-73 | 106-ОСТ 1 11202-73 | 0,386 | 0,304 | ||||||||
| 8 | 21,2 | 13,7 | 8-ОСТ 1 11205-73 | 107-ОСТ 1 11202-73 | 0,401 | 0,319 | ||||||||
| 9 | 22,2 | 14,7 | 9-ОСТ 1 11205-73 | 108-ОСТ 1 11202-73 | 0,416 | 0,334 | ||||||||
| 10 | 23,2 | 15,7 | 10-ОСТ 1 11205-73 | 109-ОСТ 1 11202-73 | 0,431 | 0,349 | ||||||||
| 11 | 24,2 | 16,7 | 11-ОСТ 1 11205-73 | 110-ОСТ 1 11202-73 | 0,446 | 0,364 | ||||||||
| 12 | 25,2 | 17,7 | 12-ОСТ 1 11205-73 | 111-ОСТ 1 11202-73 | 0,461 | 0,379 | ||||||||
| 13 | 26,2 | 18,7 | 13-ОСТ 1 11205-73 | 112-ОСТ 1 11202-73 | 0,476 | 0,394 | ||||||||
| 17 | 6,0 | 16,0 | 7,5 | 2,2 | 17-ОСТ 1 11205-73 | 20-ОСТ 1 11202-73 | 2-Хим.Пас-ОСТ 1 11203-73 |
15691 (1100) |
8336 (850) |
12 |
0,98 (10) |
0,428 | 0,323 | |
| 18 | 17,0 | 8,5 | 18-ОСТ 1 11205-73 | 21-ОСТ 1 11202-73 | 0,450 | 0,345 | ||||||||
| 19 | 18,0 | 9,5 | 19-ОСТ 1 11205-73 | 22-ОСТ 1 11202-73 | 0,472 | 0,367 | ||||||||
| 20 | 19,0 | 10,5 | 20-ОСТ 1 11205-73 | 23-ОСТ 1 11202-73 | 0,494 | 0,389 | ||||||||
| 21 | 20,0 | 11,5 | 21-ОСТ 1 11205-73 | 24-ОСТ 1 11202-73 | 0,516 | 0,411 | ||||||||
| 22 | 21,0 | 12,5 | 22-ОСТ 1 11205-73 | 25-ОСТ 1 11202-73 | 0,538 | 0,433 | ||||||||
| 23 | 22,0 | 13,5 | 23-ОСТ 1 11205-73 | 26-ОСТ 1 11202-73 | 0,560 | 0,455 | ||||||||
| 24 | 23,0 | 14,5 | 24-ОСТ 1 11205-73 | 27-ОСТ 1 11202-73 | 0,582 | 0,477 | ||||||||
| 25 | 24,0 | 15,5 | 25-ОСТ 1 11205-73 | 28-ОСТ 1 11202-73 | 0,604 | 0,499 | ||||||||
| 26 | 25,0 | 16,5 | 26-ОСТ 1 11205-73 | 29-ОСТ 1 11202-73 | 0,626 | 0,521 | ||||||||
| 27 | 26,0 | 17,5 | 27-ОСТ 1 11205-73 | 30-ОСТ 1 11202-73 | 0,648 | 0,543 | ||||||||
| 28 | 27,0 | 18,5 | 28-ОСТ 1 11205-73 | 31-ОСТ 1 11202-73 | 0,660 | 0,565 | ||||||||
| 29 | 28,0 | 19,5 | 29-ОСТ 1 11205-73 | 32-ОСТ 1 11202-73 | 0,682 | 0,587 | ||||||||
| 30 | 29,0 | 20,5 | 30-ОСТ 1 11205-73 | 33-ОСТ 1 11202-73 | 0,704 | 0,609 | ||||||||
| 31 | 30,0 | 21,5 | 31-ОСТ 1 11205-73 | 34-ОСТ 1 11202-73 | 0,726 | 0,631 | ||||||||
| 32 | 31,0 | 22,5 | 32-ОСТ 1 11205-73 | 35-ОСТ 1 11202-73 | 0,748 | 0,653 | ||||||||
| 36 | 7,0 | 16,5 | 7,5 | 2,5 | 36-ОСТ 1 11205-73 | 41-ОСТ 1 11202-73 | 3-Хим.Пас-ОСТ 1 11203-73 |
21575 (2200) |
13730 (1400) |
15 |
1,96 (20) |
0,654 | 0,492 | |
| 37 | 17,5 | 8,5 | 37-ОСТ 1 11205-73 | 42-ОСТ 1 11202-73 | 0,685 | 0,523 | ||||||||
| 38 | 18,5 | 9,5 | 38-ОСТ 1 11205-73 | 43-ОСТ 1 11202-73 | 0,716 | 0,554 | ||||||||
| 39 | 19,5 | 10,5 | 39-ОСТ 1 11205-73 | 44-ОСТ 1 11202-73 | 0,747 | 0,585 | ||||||||
| 40 | 20,2 | 11,5 | 40-ОСТ 1 11205-73 | 45-ОСТ 1 11202-73 | 0,778 | 0,610 | ||||||||
| 41 | 21,5 | 12,5 | 41-ОСТ 1 11205-73 | 46-ОСТ 1 11202-73 | 0,809 | 0,647 | ||||||||
| 42 | 22,5 | 13,5 | 42-ОСТ 1 11205-73 | 47-ОСТ 1 11202-73 | 0,840 | 0,678 | ||||||||
| 43 | 23,5 | 14,5 | 43-ОСТ 1 11205-73 | 48-ОСТ 1 11202-73 | 0,871 | 0,709 | ||||||||
| 44 | 24,5 | 15,5 | 44-ОСТ 1 11205-73 | 49-ОСТ 1 11202-73 | 0,902 | 0,740 | ||||||||
| 45 | 25,5 | 16,5 | 45-ОСТ 1 11205-73 | 50-ОСТ 1 11202-73 | 0,933 | 0,771 | ||||||||
| 46 | 26,5 | 17,5 | 46-ОСТ 1 11205-73 | 51-ОСТ 1 11202-73 | 0,964 | 0,802 | ||||||||
| 47 | 27,5 | 18,5 | 47-ОСТ 1 11205-73 | 52-ОСТ 1 11202-73 | 0,995 | 0,833 | ||||||||
| 48 | 28,5 | 19,5 | 48-ОСТ 1 11205-73 | 53-ОСТ 1 11202-73 | 1,026 | 0,884 | ||||||||
| 49 | 29,5 | 20,5 | 49-ОСТ 1 11205-73 | 54-ОСТ 1 11202-73 | 1,057 | 0,895 | ||||||||
| 50 | 30,5 | 21,5 | 50-ОСТ 1 11205-73 | 55-ОСТ 1 11202-73 | 1,088 | 0,926 | ||||||||
| 51 | 31,5 | 22,5 | 51-ОСТ 1 11205-73 | 56-ОСТ 1 11202-73 | 1,119 | 0,957 | ||||||||
| 55 | 8,0 | 19,0 | 8,5 | 2,7 | 55-ОСТ 1 11205-73 | 62-ОСТ 1 11202-73 | 4-Хим.Пас-ОСТ 1 11203-73 |
28440 (2900) |
15220 (1550) |
22 |
2,94 (30) |
0,977 | 0,744 | |
| 56 | 20,0 | 9,5 | 56-ОСТ 1 11205-73 | 63-ОСТ 1 11202-73 | 1,040 | 0,807 | ||||||||
| 57 | 21,0 | 10,5 | 57-ОСТ 1 11205-73 | 64-ОСТ 1 11202-73 | 1,063 | 0,850 | ||||||||
| 58 | 22,0 | 11,5 | 58-ОСТ 1 11205-73 | 65-ОСТ 1 11202-73 | 1,126 | 0,893 | ||||||||
| 59 | 23,0 | 12,5 | 59-ОСТ 1 11205-73 | 66-ОСТ 1 11202-73 | 1,169 | 0,936 | ||||||||
| 60 | 24,0 | 13,5 | 60-ОСТ 1 11205-73 | 67-ОСТ 1 11202-73 | 1,210 | 0,977 | ||||||||
| 61 | 25,0 | 14,5 | 61-ОСТ 1 11205-73 | 68-ОСТ 1 11202-73 | 1,253 | 1,020 | ||||||||
| 62 | 26,0 | 15,5 | 62-ОСТ 1 11205-73 | 69-ОСТ 1 11202-73 | 1,294 | 1,061 | ||||||||
| 63 | 27,0 | 16,5 | 63-ОСТ 1 11205-73 | 70-ОСТ 1 11202-73 | 1,337 | 1,104 | ||||||||
| 64 | 28,0 | 17,5 | 64-ОСТ 1 11205-73 | 71-ОСТ 1 11202-73 | 1,378 | 1,145 | ||||||||
| 65 | 29,0 | 18,5 | 65-ОСТ 1 11205-73 | 72-ОСТ 1 11202-73 | 1,421 | 1,188 | ||||||||
| 66 | 30,0 | 19,5 | 66-ОСТ 1 11205-73 | 73-ОСТ 1 11202-73 | 1,462 | 1,229 | ||||||||
| 67 | 31,0 | 20,5 | 67-ОСТ 1 11205-73 | 74-ОСТ 1 11202-73 | 1,503 | 1,272 | ||||||||
| 68 | 32,0 | 21,5 | 68-ОСТ 1 11205-73 | 75-ОСТ 1 11202-73 | 1,546 | 1,313 | ||||||||
| 69 | 33,0 | 22,5 | 69-ОСТ 1 11205-73 | 76-ОСТ 1 11202-73 | 1,589 | 1,356 | ||||||||
| 70 | 34,0 | 23,5 | 70-ОСТ 1 11205-73 | 77-ОСТ 1 11202-73 | 1,630 | 1,397 | ||||||||
| 71 | 35,0 | 24,5 | 71-ОСТ 1 11205-73 | 78-ОСТ 1 11202-73 | 1,673 | 1,440 | ||||||||
| 72 | 36,0 | 25,5 | 72-ОСТ 1 11205-73 | 79-ОСТ 1 11202-73 | 1,714 | 1,481 | ||||||||
| 73 | 37,0 | 26,5 | 73-ОСТ 1 11205-73 | 80-ОСТ 1 11202-73 | 1,757 | 1,524 | ||||||||
| 74 | 38,0 | 27,5 | 74-ОСТ 1 11205-73 | 81-ОСТ 1 11202-73 | 1,798 | 1,565 | ||||||||
| 75 | 39,0 | 28,5 | 75-ОСТ 1 11205-73 | 82-ОСТ 1 11202-73 | 1,841 | 1,608 | ||||||||
* Наименьший крутящий момент, при котором не должно быть провертывания корпуса заклепки, поставленной в пакет
Пример наименования и обозначения заклепки типоразмера 2:
Заклепка 2-ОСТ 1 11204-73
