ОСТ 1 11301-74 Заклепки с потайной головкой с углом 120' с сердечником

ОСТ 1 11301-74 Заклепки с потайной головкой с углом 120' с сердечником

Модель: ОСТ 1 11301-74
Заказать

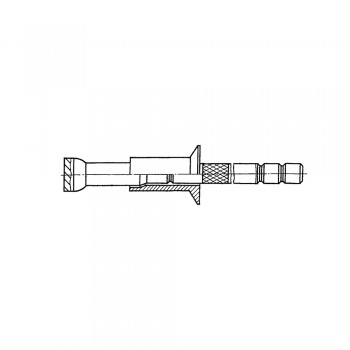

Заклепки с потайной головкой с углом 120º с сердечником ОСТ 1 11301-74

Аналоги: 6044А

Таблица 1

Типоразмер Применяемость d D L L1 Разрушаемая
нагрузка, Н (кгс),
не менее

Нагрузка
выдавлива-
ния сердеч-
ника, Н (кгс),
не менее

 Поз.1 Поз.2 Масса 1000 шт., кг
Количество с сердечником

без технологи-
ческого хвосто-
вика сердечника
на срез на отрыв 1 1
Обозначение
1   3,5 6,7 6,5 13 2260
(230)		 1279
(130)		 147
(15)		 1-1-ОСТ 1 11302-74 1-ОСТ 1 11298-74 0,571 0,271
  1-2-ОСТ 1 11302-74
2   8,0 18 2-1-ОСТ 1 11302-74 2-ОСТ 1 11298-74 0,700 0,340
  2-2-ОСТ 1 11302-74
3   9,5 19 3-1-ОСТ 1 11302-74 0,719 0,359
  3-2-ОСТ 1 11302-74
4   4,0 7,6 7,0 14 3240
(330)		 1470
(150)		 167
(17)		 4-1-ОСТ 1 11302-74 5-ОСТ 1 11298-74 0,817 0,397
  4-2-ОСТ 1 11302-74
5   8,5 19 5-1-ОСТ 1 11302-74 6-ОСТ 1 11298-74 0,951 0,481
  5-2-ОСТ 1 11302-74
6   10,0 21 6-1-ОСТ 1 11302-74 0,979 0,509
  6-2-ОСТ 1 11302-74
7   5,0 9,3 7,5 17 5300
(540)		 1961
(200)		 196
(20)		 7-1-ОСТ 1 11302-74 7-ОСТ 1 11298-74 1,831 1,041
  7-2-ОСТ 1 11302-74
8   9,0 19 8-1-ОСТ 1 11302-74 1,873 1,083
  8-2-ОСТ 1 11302-74
9   10,5 23 2448
(250)		 9-1-ОСТ 1 11302-74 8-ОСТ 1 11298-74 2,017 1,167
  9-2-ОСТ 1 11302-74
10   12,0 25 10-1-ОСТ 1 11302-74 2,059 1,249
  10-2-ОСТ 1 11302-74
11   13,5 28 11-1-ОСТ 1 11302-74 9-ОСТ 1 11298-74 2,271 1,291
  11-2-ОСТ 1 11302-74



Таблица 2

Типоразмер Покрытие корпуса
Ан.Окс.нхр Бп
ХХХ КЧ ХХХ КЧ
1 001 01 021 08
2 002 00 022 07
3 003 10 023 06
4 004 09 024 05
5 005 08 025 04
6 006 07 026 03
7 007 06 027 02
8 008 05 028 01
9 009 04 029 00
10 010 00 030 07
11 011 10 031 06



Пример наименования и обозначения заклепки с потайной головкой с углом 120º с сердечником типоразмера 5 с анодированным корпусом:

Заклепка 5-1-ОСТ 1 11301-74

То же, с корпусом без покрытия:

Заклепка 5-2-ОСТ 1 11301-74
