ОСТ 1 11303-73 Перемычки металлизации

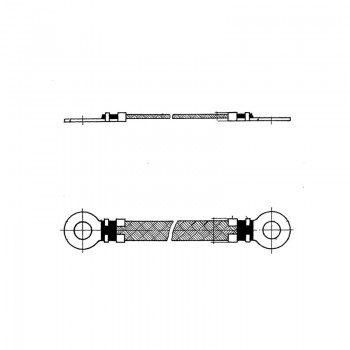

Перемычки металлизации 5779А ОСТ 1 11303-73
Аналоги: 5779А-5784А
Таблица 1 (тип 1)
Типоразмер | d | d1 |
B Пред. откл. ± 0,5 |
Поз. 1 Наконечник |
Поз. 2 Наконечник |
Поз. 3 Плетенка |
Количество | ||||||
1 | ||||||
Обозначение | ||||||
1 | 3,2 | 3,2 | 7,0 | 1-1-ОСТ 1 11304-73 | 1-1-ОСТ 1 11304-73 | ПМЛ 6х10-Т ТУ 22-3708-76 |
2 | 4,2 | 1-2-ОСТ 1 11304-73 | ||||
3 | 5,3 | 1-3-ОСТ 1 11304-73 | ||||
4 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||
5 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||
6 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||
7 | 4,2 | 4,2 | 1-2-ОСТ 1 11304-73 | 1-2-ОСТ 1 11304-73 | ||
8 | 5,3 | 1-3-ОСТ 1 11304-73 | ||||
9 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||
10 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||
11 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||
12 | 5,3 | 5,3 | 1-3-ОСТ 1 11304-73 | 1-3-ОСТ 1 11304-73 | ||
13 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||
14 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||
15 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||
16 | 6,5 | 6,5 | 1-4-ОСТ 1 11304-73 | 1-4-ОСТ 1 11304-73 | ||
17 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||
18 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||
19 | 8,5 | 8,5 | 1-5-ОСТ 1 11304-73 | 1-5-ОСТ 1 11304-73 | ||
20 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||
21 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||
22 | 3,2 | 3,2 | 9,0 | 1-7-ОСТ 1 11304-73 | 1-7-ОСТ 1 11304-73 | ПМЛ 10х16-Т ТУ 22-3708-76 |
23 | 4,2 | 1-8-ОСТ 1 11304-73 | ||||
24 | 5,3 | 1-9-ОСТ 1 11304-73 | ||||
25 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||
26 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||
27 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||
28 | 4,2 | 4,2 | 1-8-ОСТ 1 11304-73 | 1-8-ОСТ 1 11304-73 | ||
29 | 5,3 | 1-9-ОСТ 1 11304-73 | ||||
30 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||
31 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||
32 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||
33 | 5,3 | 5,3 | 1-9-ОСТ 1 11304-73 | 1-9-ОСТ 1 11304-73 | ||
34 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||
35 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||
36 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||
37 | 6,5 | 6,5 | 1-10-ОСТ 1 11304-73 | 1-10-ОСТ 1 11304-73 | ||
38 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||
39 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||
40 | 8,5 | 8,5 | 1-11-ОСТ 1 11304-73 | 1-11-ОСТ 1 11304-73 | ||
41 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||
42 | 10,5 | 1-12-ОСТ 1 11304-73 |
Таблица 2 (тип 1)
Типоразмер |
L Пред. откл. ± 2,0 |
||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | |
Масса 1000 шт., кг, не более | |||||||||||
1 | 4,1 | 4,8 | 5,5 | 6,2 | 6,9 | 7,6 | 8,3 | 9,0 | - | - | - |
2 | 4,2 | 4,9 | 5,6 | 6,3 | 7,0 | 7,6 | 8,3 | 9,1 | - | - | - |
3 | 4,3 | 5,0 | 5,7 | 6,4 | 7,1 | 7,8 | 8,5 | 9,2 | - | - | - |
4 | 4,8 | 5,5 | 6,2 | 6,9 | 7,6 | 8,3 | 9,0 | 9,7 | - | - | - |
5 | 5,1 | 5,8 | 6,5 | 7,2 | 7,9 | 8,6 | 9,3 | 10,0 | - | - | - |
6 | 5,6 | 6,3 | 7,0 | 7,7 | 8,4 | 9,1 | 9,8 | 10,5 | - | - | - |
7 | 4,3 | 5,0 | 5,7 | 6,4 | 7,1 | 7,8 | 8,5 | 9,2 | - | - | - |
8 | 4,4 | 5,1 | 5,8 | 6,5 | 7,2 | 7,9 | 8,6 | 9,3 | - | - | - |
9 | 4,9 | 5,6 | 6,3 | 7,0 | 7,7 | 8,4 | 9,1 | 9,8 | - | - | - |
10 | 5,2 | 5,9 | 6,6 | 7,3 | 8,0 | 8,7 | 9,4 | 10,1 | - | - | - |
11 | 5,7 | 6,4 | 7,1 | 7,8 | 8,5 | 9,2 | 9,9 | 10,6 | - | - | - |
12 | 4,5 | 5,2 | 5,9 | 6,6 | 7,3 | 8,0 | 8,7 | 9,4 | - | - | - |
13 | 5,0 | 5,7 | 6,4 | 7,1 | 7,8 | 8,5 | 9,2 | 9,9 | - | - | - |
14 | 5,3 | 6,0 | 6,7 | 7,4 | 8,1 | 8,8 | 9,5 | 10,2 | - | - | - |
15 | 5,8 | 6,5 | 7,2 | 7,9 | 8,6 | 9,3 | 10,0 | 10,7 | - | - | - |
16 | 5,5 | 6,2 | 6,9 | 7,6 | 8,3 | 9,0 | 9,7 | 10,4 | - | - | - |
17 | 5,8 | 6,5 | 7,2 | 7,9 | 8,6 | 9,3 | 10,0 | 10,7 | - | - | - |
18 | 6,3 | 7,0 | 7,7 | 8,4 | 9,1 | 9,8 | 10,5 | 11,2 | - | - | - |
19 | 6,1 | 6,8 | 7,5 | 8,2 | 8,9 | 9,6 | 10,3 | 11,0 | - | - | - |
20 | 6,6 | 7,3 | 8,0 | 8,7 | 9,4 | 10,1 | 10,8 | 11,5 | - | - | - |
21 | 7,1 | 7,8 | 8,5 | 9,2 | 9,9 | 10,6 | 11,3 | 12,0 | - | - | - |
22 | 7,0 | 8,2 | 9,4 | 10,6 | 11,8 | 13,0 | 14,2 | 15,4 | 16,6 | 17,8 | 19,0 |
23 | |||||||||||
24 | |||||||||||
25 | 7,7 | 8,9 | 10,1 | 11,3 | 12,5 | 13,7 | 14,9 | 16,1 | 17,3 | 18,5 | 19,7 |
26 | 8,0 | 9,2 | 10,4 | 11,6 | 12,8 | 14,0 | 15,2 | 16,4 | 17,6 | 18,8 | 20,0 |
27 | 7,9 | 9,1 | 10,3 | 11,5 | 12,7 | 13,9 | 15,1 | 16,3 | 17,5 | 18,7 | 19,9 |
28 | 7,0 | 8,2 | 9,4 | 10,6 | 11,8 | 13,0 | 14,2 | 15,4 | 16,6 | 17,8 | 19,0 |
29 | |||||||||||
30 | 7,7 | 8,9 | 10,1 | 11,3 | 12,5 | 13,7 | 14,9 | 16,1 | 17,3 | 18,5 | 19,7 |
31 | 8,0 | 9,2 | 10,4 | 11,6 | 12,8 | 14,0 | 15,2 | 16,4 | 17,6 | 18,8 | 20,0 |
32 | 7,9 | 9,1 | 10,3 | 11,5 | 12,7 | 13,9 | 15,1 | 16,3 | 17,5 | 18,7 | 19,9 |
33 | 7,0 | 8,2 | 9,4 | 10,6 | 11,8 | 13,0 | 14,2 | 15,4 | 16,6 | 17,8 | 19,0 |
34 | 7,7 | 8,9 | 10,1 | 11,3 | 12,5 | 13,7 | 14,9 | 16,1 | 17,3 | 18,5 | 19,7 |
35 | 8,0 | 9,2 | 10,4 | 11,6 | 12,8 | 14,0 | 15,2 | 16,4 | 17,6 | 18,8 | 20,0 |
36 | 7,9 | 9,1 | 10,3 | 11,5 | 12,7 | 13,9 | 15,1 | 16,3 | 17,5 | 18,7 | 19,9 |
37 | 8,4 | 9,6 | 10,8 | 12,0 | 13,2 | 14,4 | 15,6 | 16,8 | 18,0 | 19,2 | 20,4 |
38 | 8,7 | 9,9 | 11,1 | 12,3 | 13,5 | 14,7 | 15,9 | 17,1 | 18,3 | 19,5 | 20,7 |
39 | 8,6 | 9,8 | 11,0 | 12,2 | 13,4 | 14,6 | 15,8 | 17,0 | 18,2 | 19,4 | 20,6 |
40 | 9,0 | 10,2 | 11,4 | 12,6 | 13,8 | 15,0 | 16,2 | 17,4 | 18,6 | 19,8 | 21,0 |
41 | 8,9 | 10,1 | 11,3 | 12,5 | 13,7 | 14,9 | 16,1 | 17,3 | 18,5 | 19,7 | 20,9 |
42 | 8,8 | 10,0 | 11,2 | 12,4 | 13,6 | 14,8 | 16,0 | 17,2 | 18,4 | 19,6 | 20,8 |
Таблица 3 (тип 2)
Типоразмер | d | d1 |
B Пред. откл. ± 0,5 |
Поз. 1 Наконечник |
Поз. 2 Наконечник |
Поз. 3 Плетенка |
Количество | ||||||
1 | ||||||
Обозначение | ||||||
1 | 3,2 | 3,2 | 8,0 | 3-1-ОСТ 1 11304-73 | 3-1-ОСТ 1 11304-73 | ПМЛ 6х10-Т ТУ 22-3708-76 |
2 | 4,2 | 3-2-ОСТ 1 11304-73 | ||||
3 | 5,3 | 3-3-ОСТ 1 11304-73 | ||||
4 | 4,2 | 4,2 | 9,0 | 3-2-ОСТ 1 11304-73 | 3-2-ОСТ 1 11304-73 | |
5 | 5,3 | 3-3-ОСТ 1 11304-73 | ||||
6 | 5,3 | 10,0 | 3-3-ОСТ 1 11304-73 | 3-3-ОСТ 1 11304-73 |
Таблица 4 (тип 2)
Типоразмер |
L Пред. откл. ± 2,0 |
|||||||
60 | 80 | 100 | 120 | 14 | 160 | 180 | 200 | |
Масса 1000 шт., кг, не более | ||||||||
1 | 3,7 | 4,4 | 5,1 | 5,8 | 6,5 | 7,2 | 7,9 | 8,6 |
2 | 3,8 | 4,5 | 5,2 | 5,9 | 6,6 | 7,3 | 8,0 | 8,7 |
3 | 3,9 | 4,6 | 5,3 | 6,0 | 6,7 | 7,4 | 8,1 | 8,8 |
4 | ||||||||
5 | 4,0 | 4,7 | 5,4 | 6,1 | 6,8 | 7,5 | 8,2 | 8,9 |
6 | 4,1 | 4,8 | 5,5 | 6,2 | 6,9 | 7,6 | 8,3 | 9,0 |
Таблица 5 (тип 3)
Типоразмер | d | d1 | B | r |
S Пред. откл. ± 0,1 |
l Пред. откл. ± 0,5 |
Поз. 1 Наконечник |
Поз. 2 Плетенка |
Количество | ||||||||
2 | 1 | |||||||
Обозначение | ||||||||
1 | 3,2 | 3,2 | 8,5 | 4,25 | 1,7 | 11,5 | 1-ОСТ 1 11305-73 | ПМЛ 6х10-Т ТУ 22-3708-76 |
2 | 4,2 | |||||||
3 | 4,2 | |||||||
4 | 5,3 | 5,3 | 11,6 | 6,25 | 1,7 | 15,0 | 2-ОСТ 1 11305-73 | |
5 | 6,5 | |||||||
6 | 6,5 | |||||||
7 | 4,2 | 4,2 | 13,0 | 6,50 | 2,3 | 16,0 | 3-ОСТ 1 11305-73 | ПМЛ 10х16-Т ТУ 22-3708-76 |
8 | 5,3 | |||||||
9 | 6,5 | |||||||
10 | 5,3 | 5,3 | ||||||
11 | 6,5 | |||||||
12 | 6,5 | |||||||
13 | 5,3 | 5,3 | 24,0 | 12,0 | 2,7 | 27,0 | 4-ОСТ 1 11305-73 | ПМЛ 16х24-Т ТУ 22-3708-76 |
14 | 6,5 | |||||||
15 | 8,5 | |||||||
16 | 10,5 | |||||||
17 | 12,5 | |||||||
18 | 6,5 | 6,5 | ||||||
19 | 8,5 | |||||||
20 | 10,5 | |||||||
21 | 12,5 | |||||||
22 | 8,5 | 8,5 | ||||||
23 | 10,5 | |||||||
24 | 12,5 | |||||||
25 | 10,5 | 10,5 | ||||||
26 | 12,5 | |||||||
27 | 12,5 |
Таблица 6 (тип 3)
Типоразмер |
L Пред. откл. ± 2,0 |
||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | |
Масса 1000 шт., кг, не более | |||||||||||
1 | 4,7 | 5,4 | 6,1 | 6,8 | 7,5 | 8,2 | 8,9 | 9,6 | - | - | - |
2 | |||||||||||
3 | |||||||||||
4 | 6,8 | 7,0 | 7,7 | 8,4 | 9,1 | 9,8 | 10,5 | 11,2 | - | - | - |
5 | |||||||||||
6 | |||||||||||
7 | 10,2 | 11,4 | 12,6 | 13,8 | 15,0 | 16,0 | 17,4 | 18,6 | 19,8 | 21,0 | 22,0 |
8 | |||||||||||
9 | |||||||||||
10 | |||||||||||
11 | |||||||||||
12 | |||||||||||
13 | 28,2 | 31,0 | 33,8 | 36,6 | 39,4 | 42,2 | 45,0 | 47,8 | 50,6 | 53,4 | 56,2 |
14 | |||||||||||
15 | |||||||||||
16 | |||||||||||
17 | |||||||||||
18 | |||||||||||
19 | |||||||||||
20 | |||||||||||
21 | |||||||||||
22 | |||||||||||
23 | |||||||||||
24 | |||||||||||
25 | |||||||||||
26 | |||||||||||
27 |
Таблица 7 (тип 4)
Типоразмер | d | d1 | H | H1 | h | h1 |
S Пред. откл. ± 1,0 |
Поз. 1 Наконечник |
Поз. 2 Наконечник |
Поз. 3 Плетенка |
Пред. откл. ± 1,0 |
Количество | |||||||||
1 | ||||||||||
Обозначение | ||||||||||
1 | 3,2 | 3,2 | 26 | 26 | 13 | 13 | 2,2 | 2-1-ОСТ 1 11304-73 | 2-1-ОСТ 1 11304-73 | ПМЛ 6х10-Т ТУ 22-3708-76 |
2 | 4,2 | 2-2-ОСТ 1 11304-73 | ||||||||
3 | 5,3 | 28 | 15 | 2-3-ОСТ 1 11304-73 | ||||||
4 | 6,5 | 2-4-ОСТ 1 11304-73 | ||||||||
5 | 4,2 | 4,2 | 26 | 13 | 2-2-ОСТ 1 11304-73 | 2-2-ОСТ 1 11304-73 | ||||
6 | 5,3 | 28 | 15 | 2-3-ОСТ 1 11304-73 | ||||||
7 | 6,5 | 2-4-ОСТ 1 11304-73 | ||||||||
8 | 5,3 | 5,3 | 28 | 15 | 2-3-ОСТ 1 11304-73 | 2-3-ОСТ 1 11304-73 | ||||
9 | 6,5 | 2-4-ОСТ 1 11304-73 | ||||||||
10 | 6,5 | 2-4-ОСТ 1 11304-73 | ||||||||
11 | 8,5 | 8,5 | 31 | 31 | 17 | 17 | 3,0 | 2-5-ОСТ 1 11304-73 | 2-5-ОСТ 1 11304-73 | ПМЛ 10х16-Т ТУ 22-3708-76 |
12 | 10,5 | 35 | 21 | 2-6-ОСТ 1 11304-73 | ||||||
13 | 12,5 | 2-7-ОСТ 1 11304-73 | ||||||||
14 | 10,5 | 10,5 | 35 | 21 | 2-6-ОСТ 1 11304-73 | 2-6-ОСТ 1 11304-73 | ||||
15 | 12,5 | 2-7-ОСТ 1 11304-73 | ||||||||
16 | 12,5 | 2-7-ОСТ 1 11304-73 |
Таблица 8 (тип 4)
Типоразмер |
L Пред. откл. ± 2,0 |
||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | |
Масса 1000 шт., кг, не более | |||||||||||
1 | 8,1 |
8,8 |
9,5 | 10,2 | 10,9 | 11,6 | 12,3 | 13,0 | - | - | - |
2 | |||||||||||
3 | |||||||||||
4 | 8,0 | 8,7 | 9,4 | 10,1 | 10,8 | 11,5 | 12,2 | 12,9 | - | - | - |
5 | 8,1 | 8,8 | 9,5 | 10,2 | 10,9 | 11,6 | 12,3 | 13,0 | - | - | - |
6 | |||||||||||
7 | 8,0 | 8,7 | 9,4 | 10,1 | 10,8 | 11,5 | 12,2 | 12,9 | - | - | - |
8 | 8,1 | 8,8 | 9,5 | 10,2 | 10,9 | 11,6 | 12,3 | 13,0 | - | - | - |
9 | 8,0 | 8,7 | 9,4 | 10,1 | 10,8 | 11,6 | 12,3 | 13,0 | - | - | - |
10 | 7,9 | 8,6 | 9,3 | 10,0 | 10,7 | 11,4 | 12,4 | 12,8 | - | - | - |
11 | 10,8 | 12,0 | 13,2 | 14,4 | 15,6 | 16,8 | 18,0 | 19,2 | 20,4 | 21,6 | 22,8 |
12 | 11,8 | 13,0 | 14,2 | 15,4 | 16,6 | 17,8 | 19,0 | 20,2 | 21,4 | 22,6 | 23,8 |
13 | 11,7 | 12,9 | 14,1 | 15,3 | 16,5 | 17,7 | 18,9 | 20,1 | 21,3 | 22,5 | 23,7 |
14 | 12,8 | 14,0 | 15,2 | 16,4 | 17,6 | 18,8 | 20,0 | 21,2 | 22,4 | 23,6 | 24,8 |
15 | 12,7 | 13,9 | 15,1 | 16,3 | 17,5 | 18,7 | 19,9 | 21,1 | 22,3 | 23,5 | 24,7 |
16 | 12,6 | 13,8 | 15,0 | 16,2 | 17,4 | 18,6 | 19,0 | 21,0 | 22,2 | 23,4 | 24,6 |
Таблица 9 (тип 5)
Типоразмер | d | d1 | d2 |
B Пред. откл. ± 0,5 |
Поз. 1 Наконечник |
Поз. 2 Наконечник |
Поз. 3 Наконечник |
Поз. 4 Плетенка |
Количество | ||||||||
1 | ||||||||
Обозначение | ||||||||
1 | 3,2 | 3,2 | 3,2 | 7,0 | 1-1-ОСТ 1 11304-73 | 1-1-ОСТ 1 11304-73 | 1-1-ОСТ 1 11304-73 | ПМЛ 6х10-Т ТУ 22-3708-76 |
2 | 4,2 | 1-2-ОСТ 1 11304-73 | ||||||
3 | 5,3 | 1-3-ОСТ 1 11304-73 | ||||||
4 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||||
5 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
6 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
7 | 4,2 | 4,2 | 1-2-ОСТ 1 11304-73 | 1-2-ОСТ 1 11304-73 | ||||
8 | 5,3 | 1-3-ОСТ 1 11304-73 | ||||||
9 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||||
10 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
11 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
12 | 5,3 | 5,3 | 1-3-ОСТ 1 11304-73 | 1-3-ОСТ 1 11304-73 | ||||
13 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||||
14 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
15 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
16 | 6,5 | 6,5 | 1-4-ОСТ 1 11304-73 | 1-4-ОСТ 1 11304-73 | ||||
17 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
18 | 10,5 | 1-1-ОСТ 1 11304-73 | 1-6-ОСТ 1 11304-73 | |||||
19 | 8,5 | 8,5 | 1-5-ОСТ 1 11304-73 | 1-5-ОСТ 1 11304-73 | ||||
20 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
21 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
22 | 4,2 | 4,2 | 4,2 | 1-2-ОСТ 1 11304-73 | 1-2-ОСТ 1 11304-73 | 1-2-ОСТ 1 11304-73 | ||
23 | 5,3 | 1-3-ОСТ 1 11304-73 | ||||||
24 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||||
25 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
26 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
27 | 5,3 | 5,3 | 1-3-ОСТ 1 11304-73 | 1-3-ОСТ 1 11304-73 | ||||
28 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||||
29 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
30 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
31 | 6,5 | 6,5 | 1-4-ОСТ 1 11304-73 | 1-4-ОСТ 1 11304-73 | ||||
32 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
33 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
34 | 8,5 | 8,5 | 1-5-ОСТ 1 11304-73 | 1-5-ОСТ 1 11304-73 | ||||
35 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
36 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
37 | 5,3 | 5,3 | 5,3 | 1-3-ОСТ 1 11304-73 | 1-3-ОСТ 1 11304-73 | 1-3-ОСТ 1 11304-73 | ||
38 | 6,5 | 1-4-ОСТ 1 11304-73 | ||||||
39 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
40 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
41 | 6,5 | 6,5 | 1-4-ОСТ 1 11304-73 | 1-4-ОСТ 1 11304-73 | ||||
42 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
43 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
44 | 8,5 | 8,5 | 1-5-ОСТ 1 11304-73 | 1-5-ОСТ 1 11304-73 | ||||
45 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
46 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
47 | 6,5 | 6,5 | 6,5 | 1-4-ОСТ 1 11304-73 | 1-4-ОСТ 1 11304-73 | 1-4-ОСТ 1 11304-73 | ||
48 | 8,5 | 1-5-ОСТ 1 11304-73 | ||||||
49 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
50 | 8,5 | 8,5 | 8,5 | 1-5-ОСТ 1 11304-73 | 1-5-ОСТ 1 11304-73 | 1-5-ОСТ 1 11304-73 | ||
51 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
52 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
53 | 10,5 | 1-6-ОСТ 1 11304-73 | ||||||
54 | 3,2 | 3,2 | 3,2 | 9,0 | 1-7-ОСТ 1 11304-73 | 1-7-ОСТ 1 11304-73 | 1-7-ОСТ 1 11304-73 | ПМЛ 10х16-Т ТУ 22-3708-76 |
55 | 4,2 | 1-8-ОСТ 1 11304-73 | ||||||
56 | 5,3 | 1-9-ОСТ 1 11304-73 | ||||||
57 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||||
58 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
59 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
60 | 4,2 | 4,2 | 1-8-ОСТ 1 11304-73 | 1-8-ОСТ 1 11304-73 | ||||
61 | 5,3 | 1-9-ОСТ 1 11304-73 | ||||||
62 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||||
63 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
64 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
65 | 5,3 | 5,3 | 1-9-ОСТ 1 11304-73 | 1-9-ОСТ 1 11304-73 | ||||
66 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||||
67 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
68 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
69 | 6,5 | 6,5 | 1-10-ОСТ 1 11304-73 | 1-10-ОСТ 1 11304-73 | ||||
70 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
71 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
72 | 8,5 | 8,5 | 1-11-ОСТ 1 11304-73 | 1-11-ОСТ 1 11304-73 | ||||
73 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
74 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
75 | 4,2 | 4,2 | 4,2 | 1-8-ОСТ 1 11304-73 | 1-8-ОСТ 1 11304-73 | 1-8-ОСТ 1 11304-73 | ||
76 | 5,3 | 1-9-ОСТ 1 11304-73 | ||||||
77 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||||
78 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
79 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
80 | 5,3 | 5,3 | 1-9-ОСТ 1 11304-73 | 1-9-ОСТ 1 11304-73 | ||||
81 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||||
82 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
83 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
84 | 6,5 | 6,5 | 1-10-ОСТ 1 11304-73 | 1-10-ОСТ 1 11304-73 | ||||
85 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
86 | 6,5 | 10,5 | 1-10-ОСТ 1 11304-73 | 1-12-ОСТ 1 11304-73 | ||||
87 | 8,5 | 8,5 | 1-11-ОСТ 1 11304-73 | 1-11-ОСТ 1 11304-73 | ||||
88 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
89 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
90 | 5,3 | 5,3 | 5,3 | 1-9-ОСТ 1 11304-73 | 1-9-ОСТ 1 11304-73 | 1-9-ОСТ 1 11304-73 | ||
91 | 6,5 | 1-10-ОСТ 1 11304-73 | ||||||
92 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
93 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
94 | 6,5 | 6,5 | 1-10-ОСТ 1 11304-73 | 1-10-ОСТ 1 11304-73 | ||||
95 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
96 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
97 | 8,5 | 8,5 | 1-11-ОСТ 1 11304-73 | 1-11-ОСТ 1 11304-73 | ||||
98 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
99 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
100 | 6,5 | 6,5 | 6,5 | 1-10-ОСТ 1 11304-73 | 1-10-ОСТ 1 11304-73 | 1-10-ОСТ 1 11304-73 | ||
101 | 8,5 | 1-11-ОСТ 1 11304-73 | ||||||
102 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
103 | 8,5 | 8,5 | 8,5 | 1-11-ОСТ 1 11304-73 | 1-11-ОСТ 1 11304-73 | 1-11-ОСТ 1 11304-73 | ||
104 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
105 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
106 | 10,5 | 1-12-ОСТ 1 11304-73 | ||||||
107 | 3,2 | 4,2 | 4,2 | 7,0 | 1-1-ОСТ 1 11304-73 | 1-2-ОСТ 1 11304-73 | 1-2-ОСТ 1 11304-73 | ПМЛ 6х10-Т ТУ 22-3708-76 |
Таблица 10 (тип 5)
Типоразмер |
L Пред. откл. ± 2,0 |
||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 280 | |
Масса 1000 шт., кг, не более | |||||||||||
1 | 7,2 | 8,6 | 10,0 | 11,4 | 12,8 | 14,2 | 15,6 | 17,0 | - | - | - |
2 | 7,3 | 8,7 | 10,1 | 11,5 | 12,9 | 14,3 | 15,7 | 17,1 | - | - | - |
3 | 7,4 | 8,8 | 10,2 | 11,6 | 13,0 | 14,4 | 15,8 | 17,2 | - | - | - |
4 | 7,9 | 9,3 | 10,7 | 12,1 | 13,5 | 14,9 | 16,3 | 17,7 | - | - | - |
5 | 8,2 | 9,6 | 11,0 | 12,4 | 13,8 | 15,2 | 16,6 | 18,0 | - | - | - |
6 | 8,9 | 10,1 | 11,5 | 12,9 | 14,3 | 15,7 | 17,1 | 18,5 | - | - | - |
7 | 7,4 | 8,8 | 10,2 | 11,6 | 13,0 | 14,4 | 15,6 | 17,2 | - | - | - |
8 | 7,5 | 8,9 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | - | - | - |
9 | 8,0 | 9,4 | 10,8 | 12,2 | 13,6 | 15,0 | 16,4 | 17,8 | - | - | - |
10 | 8,3 | 9,7 | 11,1 | 12,5 | 13,9 | 15,3 | 16,7 | 18,1 | - | - | - |
11 | 8,8 | 10,2 | 11,6 | 13,0 | 14,4 | 15,8 | 17,2 | 18,6 | - | - | - |
12 | 7,6 | 9,0 | 10,4 | 11,8 | 13,2 | 14,6 | 16,0 | 17,4 | - | - | - |
13 | 8,1 | 9,5 | 10,9 | 12,3 | 13,7 | 15,1 | 16,5 | 17,9 | - | - | - |
14 | 8,4 | 9,8 | 11,2 | 12,6 | 14,0 | 15,4 | 16,8 | 18,2 | - | - | - |
15 | 8,9 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | - | - | - |
16 | 8,6 | 10,0 | 11,4 | 12,8 | 14,2 | 15,6 | 17,0 | 18,4 | - | - | - |
17 | 8,9 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | - | - | - |
18 | 9,4 | 10,8 | 12,2 | 13,6 | 15,0 | 16,4 | 17,8 | 19,2 | - | - | - |
19 | 9,2 | 10,6 | 12,0 | 13,4 | 14,8 | 16,2 | 17,6 | 19,0 | - | - | - |
20 | 9,7 | 11,1 | 12,5 | 13,9 | 15,3 | 16,7 | 18,1 | 19,5 | - | - | - |
21 | 10,2 | 11,6 | 13,0 | 14,4 | 15,8 | 17,2 | 18,6 | 20,0 | - | - | - |
22 | 7,5 | 8,9 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | - | - | - |
23 | 7,6 | 9,0 | 10,4 | 11,8 | 13,2 | 14,6 | 16,0 | 17,4 | - | - | - |
24 | 8,1 | 9,5 | 10,9 | 12,3 | 13,7 | 15,1 | 16,5 | 17,9 | - | - | - |
25 | 8,6 | 10,0 | 11,4 | 12,8 | 14,2 | 15,6 | 17,0 | 18,4 | - | - | - |
26 | 8,9 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | - | - | - |
27 | 7,7 | 9,1 | 10,5 | 11,9 | 13,3 | 14,7 | 16,1 | 17,5 | - | - | - |
28 | 8,2 | 9,6 | 11,0 | 12,4 | 13,8 | 15,2 | 16,6 | 18,0 | - | - | - |
29 | 8,5 | 9,9 | 11,3 | 12,7 | 14,1 | 15,5 | 16,9 | 18,3 | - | - | - |
30 | 9,0 | 10,4 | 11,8 | 13,2 | 14,6 | 16,0 | 17,4 | 18,8 | - | - | - |
31 | 8,7 | 10,1 | 11,5 | 12,9 | 14,3 | 15,7 | 17,1 | 18,5 | - | - | - |
32 | 9,0 | 10,4 | 11,8 | 13,2 | 14,6 | 16,0 | 17,4 | 18,8 | - | - | - |
33 | 9,5 | 10,9 | 12,3 | 13,7 | 15,1 | 16,5 | 17,9 | 19,3 | - | - | - |
34 | 9,3 | 10,7 | 12,1 | 13,5 | 14,9 | 16,3 | 17,7 | 19,1 | - | - | - |
35 | 9,8 | 11,2 | 12,6 | 14,0 | 15,4 | 16,8 | 18,2 | 19,6 | - | - | - |
36 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | 20,1 | - | - | - |
37 | 7,8 | 9,2 | 10,6 | 12,0 | 13,4 | 14,8 | 16,2 | 17,6 | - | - | - |
38 | 8,3 | 9,7 | 10,1 | 11,5 | 12,9 | 14,3 | 15,7 | 17,1 | - | - | - |
39 | 8,6 | 10,0 | 11,4 | 12,8 | 14,2 | 15,6 | 17,0 | 18,4 | - | - | - |
40 | 9,1 | 10,5 | 11,9 | 13,3 | 14,7 | 16,1 | 17,5 | 18,9 | - | - | - |
41 | 8,8 | 10,2 | 11,6 | 13,0 | 14,4 | 15,8 | 17,2 | 18,6 | - | - | - |
42 | 9,1 | 10,5 | 11,9 | 13,3 | 14,7 | 16,1 | 17,5 | 18,9 | - | - | - |
43 | 9,6 | 11,0 | 12,4 | 13,8 | 15,2 | 16,6 | 18,0 | 19,4 | - | - | - |
44 | 9,4 | 10,8 | 12,2 | 13,6 | 15,0 | 16,4 | 17,8 | 19,2 | - | - | - |
45 | 9,8 | 11,2 | 12,6 | 14,0 | 15,4 | 16,8 | 18,2 | 19,6 | - | - | - |
46 | 10,4 | 11,8 | 13,2 | 14,6 | 16,0 | 17,4 | 18,8 | 20,2 | - | - | - |
47 | 9,3 | 10,7 | 12,1 | 13,5 | 14,9 | 16,3 | 17,7 | 19,1 | - | - | - |
48 | 9,6 | 11,0 | 12,4 | 13,8 | 15,2 | 16,6 | 18,0 | 19,4 | - | - | - |
49 | 10,1 | 11,5 | 12,9 | 14,3 | 15,7 | 17,1 | 18,5 | 19,9 | - | - | - |
50 | 10,2 | 11,6 | 13,0 | 14,4 | 15,8 | 17,2 | 18,6 | 20,0 | - | - | - |
51 | 10,7 | 12,8 | 163,5 | 14,9 | 16,3 | 17,7 | 19,1 | 20,5 | - | - | - |
52 | 11,2 | 12,6 | 14,0 | 15,4 | 16,8 | 18,2 | 19,6 | 21,0 | - | - | - |
53 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | 20,1 | 21,5 | - | - | - |
54 | 10,2 | 12,6 | 15,0 | 17,4 | 19,8 | 22,2 | 24,6 | 27,0 | 29,4 | 31,8 | 34,2 |
55 | 10,3 | 12,7 | 15,1 | 17,5 | 19,9 | 22,3 | 24,7 | 27,1 | 29,5 | 31,9 | 34,3 |
56 | 10,4 | 12,8 | 15,2 | 17,6 | 20,0 | 22,4 | 24,8 | 27,2 | 29,6 | 32,0 | 34,4 |
57 | 10,9 | 13,3 | 15,7 | 18,1 | 20,5 | 22,9 | 25,3 | 27,7 | 30,1 | 32,5 | 34,9 |
58 | 11,2 | 13,6 | 16,0 | 18,4 | 20,8 | 23,2 | 25,6 | 28,0 | 30,4 | 32,8 | 35,2 |
59 | 11,7 | 14,1 | 16,5 | 18,9 | 21,3 | 23,8 | 26,1 | 28,5 | 30,9 | 33,3 | 35,7 |
60 | 10,4 | 12,8 | 15,2 | 17,6 | 20,0 | 22,4 | 24,8 | 27,2 | 29,6 | 32,0 | 34,4 |
61 | 10,5 | 12,9 | 15,3 | 17,7 | 20,1 | 22,5 | 24,9 | 27,3 | 29,7 | 32,1 | 34,5 |
62 | 11,0 | 13,4 | 15,8 | 18,8 | 20,6 | 23,0 | 25,4 | 27,8 | 30,2 | 32,6 | 35,0 |
63 | 11,3 | 13,7 | 16,1 | 18,5 | 20,9 | 23,3 | 25,7 | 28,1 | 3,05 | 32,5 | 35,3 |
64 | 11,8 | 14,2 | 16,6 | 19,0 | 21,4 | 23,8 | 26,2 | 28,6 | 31,0 | 33,4 | 35,8 |
65 | 10,6 | 13,0 | 15,4 | 17,8 | 20,2 | 22,6 | 25,0 | 27,4 | 29,8 | 32,3 | 34,6 |
66 | 11,1 | 13,5 | 15,9 | 18,3 | 20,7 | 23,1 | 25,5 | 27,9 | 30,3 | 32,7 | 35,1 |
67 | 11,4 | 13,8 | 16,2 | 18,6 | 21,0 | 23,4 | 25,8 | 28,2 | 30,6 | 33,0 | 35,4 |
68 | 11,9 | 14,3 | 16,7 | 19,1 | 21,5 | 23,9 | 26,3 | 28,7 | 31,1 | 33,5 | 35,9 |
69 | 11,6 | 14,0 | 16,4 | 18,8 | 21,2 | 23,6 | 26,0 | 28,4 | 30,8 | 33,2 | 35,6 |
70 | 11,9 | 14,3 | 16,7 | 19,1 | 21,5 | 23,9 | 26,3 | 28,7 | 31,1 | 33,5 | 35,9 |
71 | 12,7 | 15,1 | 17,5 | 19,9 | 22,3 | 24,7 | 27,1 | 29,5 | 31,9 | 34,3 | 36,7 |
72 | 12,2 | 14,6 | 17,0 | 19,4 | 21,8 | 24,2 | 26,6 | 29,0 | 31,4 | 33,8 | 36,2 |
73 | 12,7 | 15,1 | 17,5 | 19,9 | 21,3 | 24,7 | 27,1 | 29,5 | 31,9 | 34,2 | 36,7 |
74 | 13,2 | 15,6 | 18,0 | 20,4 | 22,8 | 25,2 | 27,6 | 30,0 | 32,4 | 34,8 | 37,2 |
75 | 10,5 | 12,9 | 15,3 | 17,7 | 20,1 | 22,5 | 24,9 | 27,3 | 29,7 | 32,1 | 34,4 |
76 | 10,6 | 13,0 | 15,4 | 17,8 | 20,2 | 22,6 | 25,0 | 27,4 | 29,8 | 32,2 | 34,6 |
77 | 11,1 | 13,5 | 15,9 | 18,3 | 20,7 | 23,1 | 25,5 | 27,9 | 30,3 | 32,7 | 35,1 |
78 | 11,4 | 13,8 | 16,2 | 18,6 | 21,0 | 23,4 | 25,8 | 28,2 | 30,6 | 33,0 | 35,4 |
79 | 11,9 | 14,3 | 16,7 | 19,1 | 21,5 | 23,9 | 26,3 | 28,7 | 31,1 | 33,5 | 35,9 |
80 | 10,7 | 13,1 | 15,5 | 17,9 | 20,3 | 22,7 | 25,1 | 27,5 | 29,9 | 32,3 | 34,7 |
81 | 11,2 | 13,6 | 16,0 | 18,4 | 20,8 | 23,2 | 25,6 | 28,0 | 30,4 | 32,8 | 35,2 |
82 | 11,5 | 13,9 | 16,3 | 18,7 | 21,1 | 23,5 | 25,9 | 28,3 | 30,7 | 33,1 | 35,5 |
83 | 12,0 | 14,4 | 16,8 | 19,2 | 21,6 | 24,0 | 26,4 | 28,8 | 31,2 | 33,6 | 36,0 |
84 | 11,7 | 14,1 | 16,5 | 18,9 | 21,3 | 23,7 | 26,1 | 28,5 | 30,9 | 33,3 | 35,7 |
85 | 12,0 | 14,4 | 16,8 | 19,2 | 21,6 | 24,0 | 26,4 | 28,8 | 31,2 | 33,6 | 36,0 |
86 | 12,5 | 14,9 | 17,3 | 19,7 | 22,1 | 24,5 | 26,9 | 29,3 | 31,7 | 34,1 | 36,5 |
87 | 12,3 | 14,7 | 17,1 | 19,5 | 21,9 | 24,3 | 26,7 | 29,1 | 31,5 | 33,9 | 36,3 |
88 | 12,8 | 15,2 | 17,6 | 20,0 | 22,4 | 24,8 | 27,2 | 29,6 | 32,0 | 32,4 | 34,8 |
89 | 13,3 | 15,7 | 18,1 | 20,5 | 22,9 | 25,3 | 27,7 | 30,1 | 32,5 | 34,9 | 37,3 |
90 | 10,8 | 13,2 | 15,6 | 18,0 | 20,4 | 22,8 | 25,2 | 27,6 | 30,0 | 32,4 | 34,8 |
91 | 11,3 | 13,7 | 16,1 | 18,5 | 20,9 | 23,3 | 25,7 | 28,1 | 30,5 | 32,9 | 35,3 |
92 | 11,6 | 14,0 | 16,4 | 18,8 | 21,2 | 23,6 | 26,0 | 28,4 | 30,8 | 33,2 | 35,6 |
93 | 12,1 | 14,5 | 16,9 | 18,3 | 21,7 | 24,1 | 26,5 | 28,9 | 31,3 | 33,7 | 36,1 |
94 | 11,8 | 14,2 | 16,6 | 19,0 | 21,4 | 23,8 | 26,2 | 28,6 | 31,0 | 33,4 | 35,8 |
95 | 12,1 | 14,5 | 16,9 | 18,3 | 21,7 | 24,1 | 26,5 | 28,9 | 31,3 | 33,7 | 36,1 |
96 | 12,6 | 15,0 | 17,4 | 19,8 | 22,2 | 24,6 | 27,0 | 29,4 | 31,8 | 34,2 | 36,6 |
97 | 12,4 | 14,8 | 17,2 | 19,6 | 22,0 | 24,4 | 26,8 | 29,2 | 31,6 | 34,0 | 36,4 |
98 | 12,9 | 15,3 | 17,7 | 20,1 | 22,5 | 24,9 | 27,3 | 29,7 | 32,1 | 34,5 | 36,9 |
99 | 13,4 | 15,8 | 18,2 | 20,6 | 23,0 | 25,4 | 27,8 | 30,2 | 32,6 | 35,0 | 37,4 |
100 | 12,3 | 14,7 | 17,1 | 19,5 | 21,9 | 24,3 | 26,7 | 29,1 | 31,5 | 33,9 | 36,3 |
101 | 12,6 | 15,0 | 17,4 | 19,8 | 22,2 | 24,6 | 27,0 | 29,4 | 31,8 | 34,2 | 36,6 |
102 | 13,1 | 15,5 | 17,9 | 20,3 | 22,7 | 25,1 | 27,5 | 29,9 | 32,3 | 34,7 | 37,1 |
103 | 13,2 | 15,5 | 18,8 | 20,4 | 22,8 | 25,2 | 27,6 | 30,0 | 32,4 | 34,8 | 37,2 |
104 | 13,7 | 16,1 | 18,5 | 20,9 | 23,3 | 25,7 | 28,1 | 30,5 | 32,9 | 35,3 | 37,7 |
105 | 14,2 | 16,6 | 19,0 | 21,4 | 23,8 | 26,2 | 28,6 | 31,0 | 33,4 | 35,8 | 38,2 |
106 | 14,7 | 17,1 | 19,5 | 21,9 | 24,3 | 26,7 | 29,1 | 31,5 | 33,9 | 36,3 | 38,7 |
107 | 7,4 | 8,8 | 10,2 | 11,6 | 13,0 | 14,4 | 15,8 | 17,2 | - | - | - |
Таблица 11 (тип 6)
Типоразмер | d | d1 | d2 | B | B1 | B2 | r | r1 | r2 | l | l1 | l2 | S | S1 |
Поз. 1 Наконечник |
Поз. 2 Наконечник |
Поз. 3 Наконечник |
Поз. 4 Плетенка |
Пред. откл. ± 0,1 |
Количество | |||||||||||||||||
1 | 1 | 1 | 1 | |||||||||||||||
Обозначение | ||||||||||||||||||
1 | 3,2 | 3,2 | 3,2 | 8,5 | 8,5 | 8,5 | 4,25 | 4,25 | 4,25 | 11,5 | 11,5 | 11,5 | 1,7 | 2,1 | 1-ОСТ 1 11305-73 | 1-ОСТ 1 11305-73 | 1-ОСТ 1 11305-73 | ПМЛ 6х10-Т ТУ 22-3708-76 |
2 | 4,2 | |||||||||||||||||
3 | 5,3 | 12,0 | 6,00 | 15,0 | 2-ОСТ 1 11305-73 | |||||||||||||
4 | 6,5 | |||||||||||||||||
5 | 4,2 | 4,2 | 8,5 | 4,25 | 11,5 | 1-ОСТ 1 11305-73 | ||||||||||||
6 | 5,3 | 12,0 | 6,00 | 15,0 | 2-ОСТ 1 11305-73 | |||||||||||||
7 | 6,5 | |||||||||||||||||
8 | 5,3 | 5,3 | 12,0 | 6,00 | 6,00 | 15,0 | 15,0 | 2-ОСТ 1 11305-73 | ||||||||||
9 | 6,5 | |||||||||||||||||
10 | 6,5 | |||||||||||||||||
11 | 4,2 | 4,2 | 4,2 | 8,5 | 8,5 | 4,25 | 4,25 | 11,5 | 11,5 | 1-ОСТ 1 11305-73 | 1-ОСТ 1 11305-73 | |||||||
12 | 5,3 | 12,0 | 6,00 | 15,0 | 2-ОСТ 1 11305-73 | |||||||||||||
13 | 6,5 | |||||||||||||||||
14 | 5,3 | 5,3 | 12,0 | 6,00 | 15,0 | 2-ОСТ 1 11305-73 | ||||||||||||
15 | 6,5 | |||||||||||||||||
16 | 6,5 | |||||||||||||||||
17 | 5,3 | 5,3 | 5,3 | 12,0 | 12,0 | 12,0 | 6,00 | 6,00 | 6,00 | 15,0 | 15,0 | 15,0 | 2-ОСТ 1 11305-73 | |||||
18 | 6,5 | |||||||||||||||||
19 | 6,5 | |||||||||||||||||
20 | 6,5 | |||||||||||||||||
21 | 4,2 | 4,2 | 4,2 | 13,0 | 13,0 | 13,0 | 6,50 | 6,50 | 6,50 | 16,0 | 16,0 | 16,0 | 2,3 | 2,9 | 3-ОСТ 1 11305-73 | 3-ОСТ 1 11305-73 | 3-ОСТ 1 11305-73 | ПМЛ 10х16-Т ТУ 22-3708-76 |
22 | 5,3 | |||||||||||||||||
23 | 6,5 | |||||||||||||||||
24 | 5,3 | 5,3 | ||||||||||||||||
25 | 6,5 | |||||||||||||||||
26 | 6,5 | |||||||||||||||||
27 | 5,3 | 5,3 | 5,3 | |||||||||||||||
28 | 6,5 | |||||||||||||||||
29 | 6,5 | |||||||||||||||||
30 | 6,5 | |||||||||||||||||
31 | 5,3 | 5,3 | 5,3 | 24,0 | 24,0 | 24,0 | 12,0 | 12,0 | 12,0 | 27,0 | 27,0 | 27,0 | 2,9 | 3,8 | 4-ОСТ 1 11305-73 | 4-ОСТ 1 11305-73 | 4-ОСТ 1 11305-73 | ПМЛ 16х24-Т ТУ 22-3708-76 |
32 | 6,5 | |||||||||||||||||
33 | 8,5 | |||||||||||||||||
34 | 10,5 | |||||||||||||||||
35 | 12,5 | |||||||||||||||||
36 | 6,5 | 6,5 | ||||||||||||||||
37 | 8,5 | |||||||||||||||||
38 | 10,5 | |||||||||||||||||
39 | 12,5 | |||||||||||||||||
40 | 8,5 | 8,5 | ||||||||||||||||
41 | 10,5 | |||||||||||||||||
42 | 12,5 | |||||||||||||||||
43 | 10,5 | 10,5 | ||||||||||||||||
44 | 12,5 | |||||||||||||||||
45 | 12,5 | |||||||||||||||||
46 | 6,5 | 6,5 | 6,5 | |||||||||||||||
47 | 8,5 | |||||||||||||||||
48 | 10,5 | |||||||||||||||||
49 | 12,5 | |||||||||||||||||
50 | 8,5 | 8,5 | ||||||||||||||||
51 | 10,5 | |||||||||||||||||
52 | 12,5 | |||||||||||||||||
53 | 10,5 | 10,5 | ||||||||||||||||
54 | 12,5 | |||||||||||||||||
55 | 12,5 | |||||||||||||||||
56 | 8,5 | 8,5 | 8,5 | |||||||||||||||
57 | 10,5 | |||||||||||||||||
58 | 12,5 | |||||||||||||||||
59 | 10,5 | |||||||||||||||||
60 | ||||||||||||||||||
61 | 12,5 | |||||||||||||||||
62 | 10,5 | 10,5 | 10,5 | |||||||||||||||
63 | 12,5 | |||||||||||||||||
64 | 12,5 | |||||||||||||||||
65 | 12,5 |
Таблица 12 (тип 6)
Типоразмер |
L Пред. откл. ± 2,0 |
||||||||||
60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 220 | 240 | 260 | |
Масса 1000 шт., кг, не более | |||||||||||
1 | 8,1 | 9,5 | 10,9 | 12,3 | 13,7 | 15,1 | 16,5 | 17,9 | - | - | - |
2 | |||||||||||
3 | 8,9 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | - | - | - |
4 | |||||||||||
5 | 8,1 | 9,5 | 10,9 | 12,3 | 13,7 | 15,1 | 16,5 | 17,9 | - | - | - |
6 | 8,9 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | - | - | - |
7 | |||||||||||
8 | 9,7 | 11,1 | 12,5 | 13,9 | 15,3 | 16,7 | 18,1 | 19,5 | - | - | - |
9 | |||||||||||
10 | |||||||||||
11 | 8,1 | 9,5 | 10,9 | 12,3 | 13,7 | 15,1 | 16,5 | 17,9 | - | - | - |
12 | 8,9 | 10,3 | 11,7 | 13,1 | 14,5 | 15,9 | 17,3 | 18,7 | - | - | - |
13 | |||||||||||
14 | 9,7 | 11,1 | 12,5 | 13,9 | 15,3 | 16,7 | 18,1 | 19,5 | - | - | - |
15 | |||||||||||
16 | |||||||||||
17 | 10,5 | 11,9 | 13,3 | 14,7 | 16,1 | 17,8 | 18,9 | 20,3 | - | - | - |
18 | |||||||||||
19 | |||||||||||
20 | |||||||||||
21 | 17,1 | 19,5 | 21,9 | 24,3 | 26,7 | 29,1 | 31,5 | 33,9 | 36,3 | 38,7 | 41,1 |
22 | |||||||||||
23 | |||||||||||
24 | |||||||||||
25 | |||||||||||
26 | |||||||||||
27 | |||||||||||
28 | |||||||||||
29 | |||||||||||
30 | |||||||||||
31 | - | 40,9 | 43,7 | 46,5 | 49,3 | 52,1 | 54,9 | 57,7 | 60,5 | 63,3 | 66,1 |
32 | |||||||||||
33 | |||||||||||
34 | |||||||||||
35 | |||||||||||
36 | |||||||||||
37 | |||||||||||
38 | |||||||||||
39 | |||||||||||
40 | |||||||||||
41 | |||||||||||
42 | |||||||||||
43 | |||||||||||
44 | |||||||||||
45 | |||||||||||
46 | |||||||||||
47 | |||||||||||
48 | |||||||||||
49 | |||||||||||
50 | |||||||||||
51 | |||||||||||
52 | |||||||||||
53 | |||||||||||
54 | |||||||||||
55 | |||||||||||
56 | |||||||||||
57 | |||||||||||
58 | |||||||||||
59 | |||||||||||
60 | |||||||||||
61 | |||||||||||
62 | |||||||||||
63 | |||||||||||
64 | |||||||||||
65 |
Примеры наименования и обозначения перемычек металлизации:
Типа 1 типоразмера 2 длиной L=100 мм:
Перемычка металлизации 1-2-100-ОСТ 1 11303-73
Типа 6 типоразмера 2 длиной L1=120 мм и L2=100 мм:
Перемычка металлизации 6-2-120-100-ОСТ 1 11303-73
