ОСТ 1 11304-73 Наконечники
Модель: ОСТ 1 11304-73
Заказать

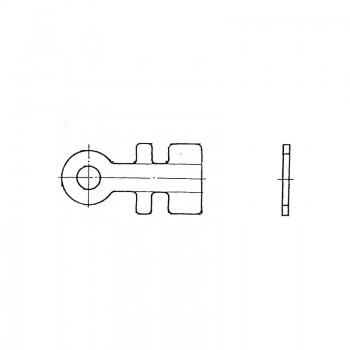

Наконечники ОСТ 1 11304-73
Материал: Лист ДПРНМНДЛ63 ГОСТ 931-90. Доспускается замена на материал: лента НМ Л63 ГОСТ 2208-91
Покрытие: 03-6 опл. Допускается О-Ви (99,8)9 или Гор. О оловом 02 или 03 ГОСТ 860-75
Аналоги: 5785А - 5786А, 5788А

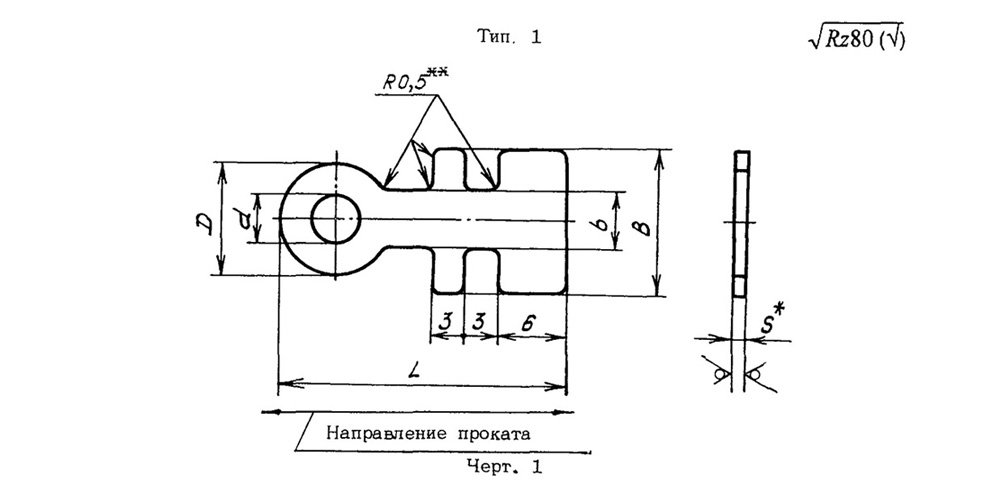

Таблица 1
| Типоразмер | Код ОКП | d | D | b | B | L | S | Масса 1000 шт., кг, не более |
| 1 | 75 9587 0501 09 | 3,2 | 8 | 5 | 13 | 24 | 0,6 | 1,0 |
| 2 | 75 9587 0502 08 | 4,2 | 10 | 26 | 1,1 | |||
| 3 | 75 9587 0503 07 | 5,3 | 11 | 27 | 1,2 | |||
| 4 | 75 9587 0504 06 | 6,5 | 12 | 28 | 0,8 | 1,7 | ||
| 5 | 75 9587 0505 05 | 8,5 | 15 | 31 | 2,0 | |||
| 6 | 75 9587 0506 04 | 10,5 | 16 | 32 | 2,5 | |||
| 7 | 75 9587 0507 03 | 3,2 | 8 | 7 | 17 | 24 | 0,6 | 1,7 |
| 8 | 75 9587 0508 02 | 4,2 | 10 | 26 | 1,7 | |||
| 9 | 75 9587 0509 01 | 5,3 | 11 | 27 | 1,7 | |||
| 10 | 75 9587 0510 08 | 6,5 | 12 | 28 | 0,8 | 2,4 | ||
| 11 | 75 9587 0511 07 | 8,5 | 15 | 31 | 2,7 | |||
| 12 | 75 9587 0512 06 | 10,5 | 16 | 32 | 2,9 |

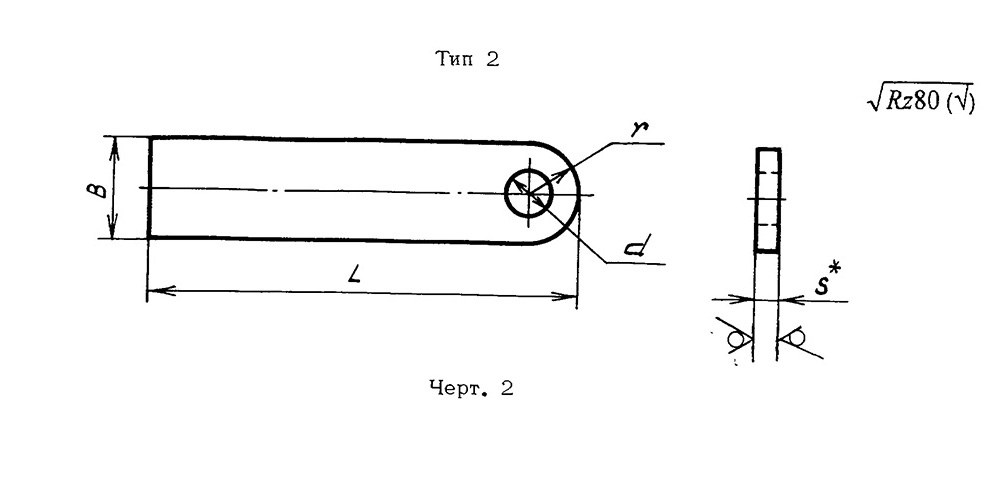

Таблица 2
| Типоразмер | Код ОКП | L | S | d | B | r | Масса 1000 шт., кг, не более |
| 1 | 75 9587 0513 05 | 51 | 0,6 | 3,2 | 10 | 5 | 3,0 |
| 2 | 75 9587 0514 04 | 4,2 | |||||
| 3 | 75 9587 0515 03 | 53 | 5,3 | 12 | 6 | ||
| 4 | 75 9587 0516 02 | 6,5 | 2,9 | ||||
| 5 | 75 9587 0517 01 | 58 | 0,8 | 8,5 | 14 | 7 | 3,6 |
| 6 | 75 9587 0518 00 | 62 | 10,5 | 18 | 9 | 4,6 | |
| 7 | 75 9587 0519 10 | 12,5 | 5,5 |

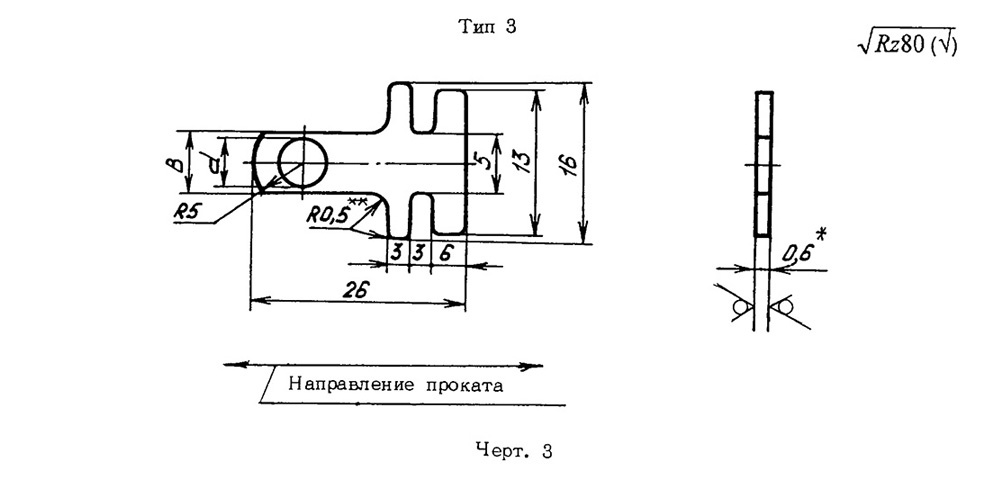

Таблица 3
| Типоразмер | Код ОКП | d | B | Масса 1000 шт., кг, не более |
| 1 | 75 9587 0520 06 | 3,2 | 6,2 | 0,8 |
| 2 | 75 9587 0521 05 | 4,2 | 7,2 | 0,9 |
| 3 | 75 9587 0522 04 | 5,3 | 8,3 | 1,0 |
Пример наименования и обозначения наконечника типа 1 типоразмера 2:
Наконечник 1-2-ОСТ 1 11304-73
