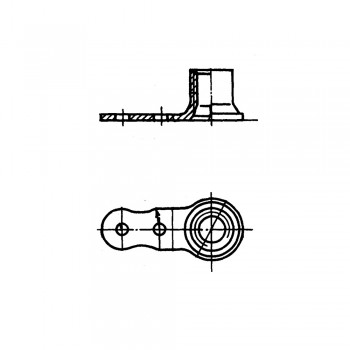

Гайки самоконтрящиеся одноушковые ОСТ 1 11378-73
Материал: Сталь 25ХГСА
Диаметр, мм: От 3 до 10
Покрытие: Ц6.хр бцв; Кд6.хр
Таблица 1
| D |
Применяе- мость |
D1 | D2 | D3 | d | d1 |
d2 max |
r | r1 | r2 | h | H | A | A1 | b | L | S |
Масса 100 шт., кг |
| Предельные отклонения | Предельные отклонения | |||||||||||||||||
| по h11 | ±0,2 | +0,3 | +0,12 | по H14 | ±0,1 | +0,2 | +0,2 | +0,2 | ±0,2 | ±0,2 | ±0,2 | |||||||
| MR3 | 4,0 | 5,7 | 4,6 | 2,8 | 3,2 | 3,9 | 1,2 | 3,0 | 3 | 1,5 | 4,0 | 12,5 | 6,5 | 6 | 18,4 | 0,8 | 0,063 | |
| MR4 | 5,0 | 7,0 | 5,7 | 4,2 | 5,5 | 3,5 | 5,0 | 14,5 | 7 | 21,5 | 0,100 | |||||||
| MR5 | 6,1 | 9,0 | 6,9 | 5,2 | 7,0 | 1,5 | 4 | 2,1 | 6,0 | 22,5 | 0,152 | |||||||
| MR6 | 7,1 | 10,0 | 8,1 | 6,2 | 8,0 | 7,0 | 15,5 | 24,0 | 1,0 | 0,210 | ||||||||
| MR8 | 9,5 | 13,0 | 10,7 | 3,2 | 8,2 | 10,5 | 1,8 | 4,0 | 5 | 2,5 | 9,5 | 19,5 | 8,5 | 8 | 30,0 | 1,5 | 0,470 | |
| MR10 | 12,0 | 15,5 | 13,4 | 10,2 | 13,2 | 3,0 | 11,5 | 21,5 | 33,3 | 1,8 | 0,800 | |||||||
Таблица 2
| D | Обозначение покрытия в обозначении гайки | |
| Ц.бцв | Кд | |
| Код ОКП | ||
| MR3 | 75 9415 0941 04 | 75 9415 0961 00 |
| MR4 | 75 9415 0942 03 | 75 9415 0962 10 |
| MR5 | 75 9415 0943 02 | 75 9415 0963 09 |
| MR6 | 75 9415 0944 01 | 75 9415 0964 08 |
| MR8 | 75 9415 0945 00 | 75 9415 0965 07 |
| MR10 | 75 9415 0946 10 | 75 9415 0966 06 |
Пример наименования и обозначения самоконтрящейся одноушковой гайки с резьбой MR6-5H6H, с покрытием Ц.хр.бцв:
Гайка 6-1-Ц.бцв-ОСТ 1 11378-73
То же, с покрытием Кд.хр:
Гайка 6-1-Кд.бцв-ОСТ 1 11378-73
То же, с резьбой MR6-4H5H, с покрытием Хим.Окс:
Гайка 6-2-Хим.Окс-ОСТ 1 11378-73
