ОСТ 1 11508-74 Шайбы глухие сталь

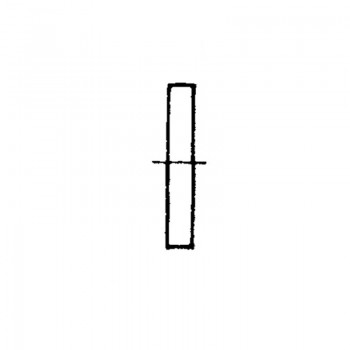

Шайбы глухие ОСТ 1 11508-74

Материал: Сталь 12Х18Н10Т-М

Диаметр, мм: От 8 до 80

Покрытие: Хим.Пас.

Аналоги: 5А50, 7А50, 9А50, 14А50, 1109С50

Таблица 1

D

Пред. откл.

по 14

S
0,5 1,0 1,5 2,0
Применяемость Масса, 100 шт., кг Применяемость Масса, 100 шт., кг Применяемость Масса, 100 шт., кг Применяемость Масса, 100 шт., кг
8   0,020   0,039   0,059   0,079
10   0,031   0,062   0,093   0,124
12   0,044   0,089   0,133   0,178
14   0,060   0,121   0,181   0,242
16   0,079   0,158   0,237   0,316
20   0,123   0,247   0,370   0,494
25   0,193   0,385   0,577   0,770
30       0,555   0,832   1,110
35       0,755   1,133   1,510
40           1,480   1,974
50               3,080
60               4,440
70
80



Продолжение таблицы 1

D

Пред. откл.

по 14

S
3,0 4,0 5,0
Применяемость Масса, 100 шт., кг Применяемость Масса, 100 шт., кг Применяемость Масса, 100 шт., кг
8
10   0,185
12   0,266   0,355
14   0,363   0,484
16   0,474   0,632   0,790
20   0,741   0,988   1,235
25   1,555   1,540   1,925
30   1,665   2,220   2,775
35   2,265   3,020   3,776
40   2,961   3,948   4,935
50   4,620   6,160   7,700
60   6,660   8,880   11,110
70   9,060   12,080   15,100
80   11,850   15,800   19,750



Пример наименования и обозначения глухой шайбы диаметром D=10 мм и толщиной S=1 мм, из стали 12Х18Н10Т-М, пассивированной:

Шайба 10-1-Хим.Пас-ОСТ 1 11508-74

То же, из стали 20, цинкованной:

Шайба 10-1-Ц-ОСТ- 1 11503-74

То же, из стали 30ХГСА, цинкованной:

Шайба 10-1-Ц-ОСТ 1 11504-74

То же, из стали 30ХГСА, кадмированной:

Шайба 10-1-Кд-ОСТ 1 11504-74

То же, из меди М3М, без покрытия:

Шайба 10-1-Бп-ОСТ 1 11505-74

То же, из алюминиевого сплава АМцМ, без покрытия:

Шайба 10-1-Бп-ОСТ 1 11506-74

То же, из фибры КГФ:

Шайба 10-1-ОСТ 1 11507-74
