ОСТ 1 11531-74 Гайки низкие самоконтрящиеся титан
Модель: ОСТ 1 11531-74
Заказать

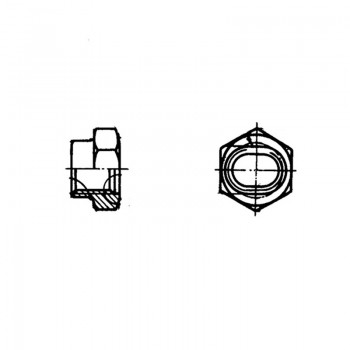

Гайки шестигранные низкие самоконтрящиеся из титанового сплава ОСТ 1 11531-74
Материал: Титановый сплав ВТ16
Диаметр, мм: От 10,8 до 15,3
Покрытие: Ан.Окс 2-3
Таблица 1
| D | D1 | D2 |
D3 h11 |
D4 H14 |
H | h |
h1 ±0,1 |
S h12 |
r ±0,2 |
B | Масса 100 шт., кг |
| min | h14 | ||||||||||
| MR6 | 10,8 | 9,2 | 7,1 | 6,2 | 6,0 | 3,0 | 0,8 | 10 | 1,0 | 6,1 | 0,108 |
| MR8 | 13,0 | 11,0 | 9,3 | 8,2 | 7,5 | 3,5 | 1,0 | 12 | 1,6 | 8,1 | 0,178 |
| MR10 | 15,3 | 13,0 | 11,3 | 10,0 | 8,5 | 4,1 | 1,5 | 14 | 9,8 | 0,250 | |
Таблица 2
| D | Код ОКП |
| MR6 | 75 9415 1501 09 |
| MR8 | 75 9415 1502 08 |
| MR10 | 75 9415 1503 07 |
Пример наименования и обозначения самоконтрящейся шестигранной гайки с резьбой MR6, анодированной с последующим покрытием ВАП-2:
Гайка 6-Ан.Окс/ВАП-2-ОСТ 1 11531-74
