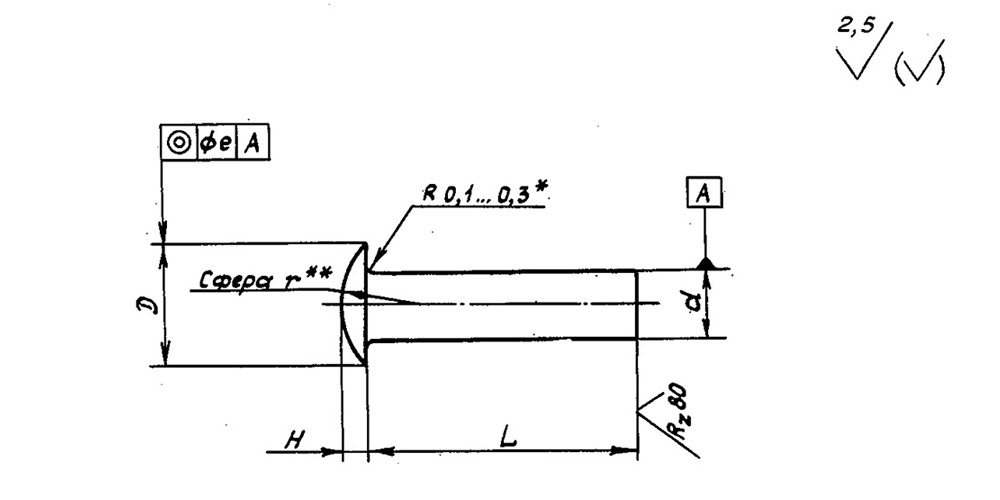

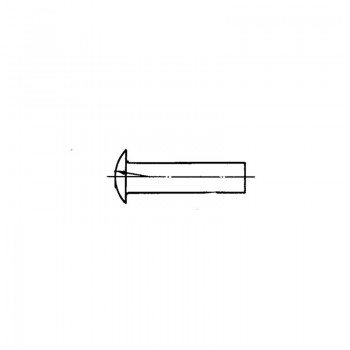

Заклепки с уменьшенной плоско-выпуклой головкой ОСТ 1 11781-74

Материал: Алюминиевый сплав В65

Диаметр, мм: От 3,0 до 6,0

Покрытие: Ан.Окс.нхр

Таблица 1

d D H r e
Номин. Пред. откл. Номин. Пред. откл. Номин. Пред.откл.
3,0 +0,10 6,0 +0,2 1,10 +0,10 4,6 0,12
3,5 6,3 1,20 4,7
4,0 7,2 +0,3 1,40 +0,15 5,3 0,15
5,0 9,0 1,80 6,5
6,0 +0,15 11,0 +0,4 2,10 +0,20 8,3 0,20



Таблица 2

L d
3,0 3,5 4,0 5,0 6,0
Номин. Пред. откл. Применяемость Масса 1000 шт., кг Применяемость Масса 1000 шт., кг Применяемость Масса 1000 шт., кг Применяемость Масса 1000 шт., кг Применяемость Масса 1000 шт., кг
5 ±0,2   0,145   -   -   -   -
6   0,165   0,220   0,295   -   -
7   0,185   0,247   0,331   -   -
8   0,205   0,274   0,366   0,609   -
9   0,224   0,300   0,401   0,664   -
10   0,242   0,328   0,436   0,719   1,086
11 ±0,3   0,264   0,354   0,472   0,774   1,165
12   0,284   0,381   0,506   0,829   1,244
13   0,304   0,408   0,542   0,884   1,327
14   0,324   0,435   0,577   0,939   1,403
15   0,343   0,462   0,612   0,994   1,483
16   0,363   0,489   0,647   1,049   1,563
17   0,383   0,516   0,682   1,104   1,643
18   0,403   0,543   0,718   1,159   1,720
19   0,423   0,570   0,753   1,214   1,800
20   0,443   0,597   0,789   1,269   1,880
22   0,482   0,651   0,859   1,379   2,037
24   0,522   0,704   0,929   1,469   2,196
26   -   0,758   1,000   1,599   2,353
28   -   0,812   1,070   1,709   2,513
30   -   -   1,142   1,819   2,673
32 ±0,4   -   -   1,213   1,929   2,833
34   -   -   -   2,039   2,988
36   -   -   -   2,149   3,148
38   -   -   -   2,259   3,353
40   -   -   -   2,369   3,463



Пример наименования и обозначения заклепки с уменьшенной плоско-выпуклой головкой диаметром d=6 мм и длиной L=24 мм, анодированной:

Заклепка 6-24-Ан.Окс-ОСТ 1 11781-74
