ОСТ 1 11863-74 Втулки
Модель: ОСТ 1 11863-74
Заказать

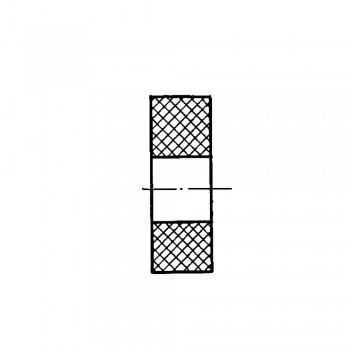

Втулки ОСТ 1 11863-74
Материал: Резиновая смесь ИРП-1266 НТА
Диаметр, мм: От 5,0 до 23,5
Таблица 1
| Типоразмер | Код ОКП | D | d | H | Масса 1000 шт., кг | |||
| Номин. | Пред. откл. | Номин. | Пред. откл. | Номин. | Пред. откл. | |||
| 1 | 75 9558 4001 10 | 8,0 | ±0,75 | 5,0 | ±0,50 | 2 | ±0,50 | 0,07 |
| 2 | 75 9558 4002 09 | 9,0 | 6,0 | 0,08 | ||||
| 3 | 75 9558 4003 08 | 11,0 | 7,0 | 3 | ±0,75 | 0,20 | ||
| 4 | 75 9558 4004 07 | 13,0 | ±1,00 | 8,0 | ±0,75 | 0,29 | ||
| 5 | 75 9558 4005 06 | 15,0 | 11,0 | 0,49 | ||||
| 6 | 75 9558 4006 05 | 19,0 | 14,0 | ±1,00 | 0,46 | |||
| 7 | 75 9558 4007 04 | 14,5 | 8,0 | ±0,75 | 0,41 | |||
| 8 | 75 9558 4008 03 | 10,0 | 0,31 | |||||
| 9 | 75 9558 4009 02 | 11,5 | ±1,00 | 0,22 | ||||
| 10 | 75 9558 4010 09 | 23,5 | ±1,25 | 16,0 | 0,81 | |||
| 11 | 75 9558 4011 08 | 19,0 | 0,53 | |||||
Пример наименования и обозначения втулки типоразмера 3:
Втулка 3-ОСТ 1 11863-73
