ОСТ 1 12020-75 Заклепки с потайной головкой с углом 90 градусов с компенсатором алюминий

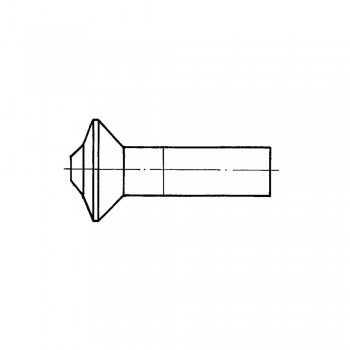

Заклепки с потайной головкой 90º с компенсатором ОСТ 1 12020-75
Материал: Алюминиевый сплав В65
Диаметр, мм: От 3,0 до 7,0
Покрытие: Ан.Окс.нхр
Таблица 1
d | d1 | d2 |
D min |
D1 max |
h | H |
b max |
r max |
|
Пред. откл. | Номин. | Пред. откл. | |||||||
+0,04 | ±0,2 | ±0,15 | |||||||
3,0 | 3,0 | 0,6 | 5,1 | 5,6 | 0,6 | ±0,1 | 1,3 | 0,25 | 0,6 |
3,5 | 3,5 | 0,7 | 6,0 | 6,5 | 0,7 | 1,5 | |||
4,0 | 4,0 | 0,8 | 8,9 | 7,4 | 0,8 | 1,7 | 1,0 | ||
5,0 | 5,0 | 1,0 | 8,7 | 9,2 | 1,0 | 2,1 | |||
6,0 | 6,0 | 1,2 | 10,3 | 11,0 | 1,2 | ±0,2 | 2,5 | 0,35 | 1,2 |
7,0 | 7,0 | 1,4 | 12,0 | 12,8 | 1,4 | 2,9 | 0,40 |
Таблица 2
L | d | ||||||
Номин. | Пред. откл. | 3 | 3,5 | 4 | |||
Применяемость | Масса 1000 шт., кг | Применяемость | Масса 1000 шт., кг | Применяемость | Масса 1000 шт., кг | ||
5 | ±0,2 | 0,130 | - | - | |||
6 | 0,150 | 0,211 | - | ||||
7 | 0,170 | 0,238 | 0,322 | ||||
8 | 0,190 | 0,265 | 0,358 | ||||
9 | 0,210 | 0,292 | 0,394 | ||||
10 | 0,230 | 0,319 | 0,430 | ||||
11 | ±0,3 | 0,250 | 0,346 | 0,466 | |||
12 | 0,270 | 0,373 | 0,502 | ||||
13 | 0,290 | 0,400 | 0,538 | ||||
14 | 0,310 | 0,427 | 0,574 | ||||
15 | 0,330 | 0,454 | 0,610 | ||||
16 | 0,350 | 0,481 | 0,646 | ||||
17 | - | 0,506 | 0,682 | ||||
18 | - | 0,535 | 0,718 | ||||
19 | - | 0,562 | 0,754 | ||||
20 | - | - | 0,790 | ||||
22 | - | - | 0,862 | ||||
24 | - | - | |||||
26 | - | - | |||||
28 | - | - | |||||
30 | - | - | |||||
32 | ±0,4 | - | - | ||||
34 | - | - | |||||
36 | - | - |
Продолжение таблицы 2
L | d | ||||||
Номин. | Пред. откл. | 5 | 6 | 7 | |||
Применяемость | Масса 1000 шт., кг | Применяемость | Масса 1000 шт., кг | Применяемость | Масса 1000 шт., кг | ||
5 | ±0,2 | - | - | - | |||
6 | - | - | - | ||||
7 | - | - | - | ||||
8 | - | - | - | ||||
9 | 0,640 | - | - | ||||
10 | 0,696 | - | - | ||||
11 | ±0,3 | 0,752 | 1,126 | - | |||
12 | 0,808 | 1,206 | - | ||||
13 | 0,864 | 1,286 | 1,784 | ||||
14 | 0,920 | 1,376 | 1,894 | ||||
15 | 0,976 | 1,456 | 2,004 | ||||
16 | 1,032 | 1,536 | 2,114 | ||||
17 | 1,088 | 1,616 | 2,224 | ||||
18 | 1,144 | 1,696 | 2,334 | ||||
19 | 1,200 | 1,776 | 2,444 | ||||
20 | 1,256 | 1,856 | 2,554 | ||||
22 | 1,368 | 2,016 | 2,774 | ||||
24 | 1,480 | 2,176 | 2,994 | ||||
26 | 1,592 | 2,336 | 3,214 | ||||
28 | - | 2,496 | 3,434 | ||||
30 | - | 2,656 | 3,654 | ||||
32 | ±0,4 | - | 2,818 | 3,874 | |||
34 | - | - | 4,094 | ||||
36 | - | - | 4,314 |
Пример наименования и обозначения заклепки с потайной головкой 90º с компенсатором диаметром d=4 мм, длиной L=12 мм, анодированной:
Заклепка 4-12-Ан.Окс-ОСТ 1 12020-75
