ОСТ 1 12100-75 Хомуты зажимные с боковым креплением

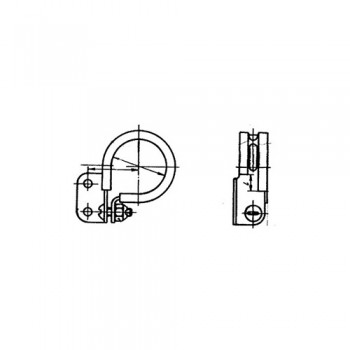

Хомуты зажимные с боковым креплением ОСТ 1 12100-75

Аналоги: 5170А, 5171А, 5172А, 5173А, 5178А, 5894А

Таблица 1

D Исполнение Применяе-
мость
A A1 l
Пред.
откл.
±0,3
Поз. 1
Хомут
Поз. 2
Обкладка
Поз. 3
Винт
Поз. 4
Гайка
Масса,
г
Количество
1 1 1 1
Обозначение
32 1   28,0 13,5 11 35-1-ОСТ 1 12101-75 1-17-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Ц-ОСТ 1
33055-80
20,5
  35-2-ОСТ 1 12101-75
2   35-1-Ц-ОСТ 1 12103-75 35,6
  35-2-Ц-ОСТ 1 12103-75
3   35-1-ОСТ 1 12104-75 1-17-ОСТ 1 11528-80 5-14-Хим.Пас-
ОСТ 1 31529-80
5-Хим.Пас-
ОСТ 1 33057-80
37,5
  35-2-ОСТ 1 12104-75
4   35-1-ОСТ 1 12101-75 1-17-ОСТ 1 11526-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
19,4
  35-2-ОСТ 1 12101-75
5   35-1-Кд-ОСТ 1 12103-75 24,5
  35-2-Кд-ОСТ 1 12103-75
6   35-1-ОСТ 1 12101-75 1-17-ОСТ 1 11528-80 22,4
  35-2-ОСТ 1 12101-75
7   35-1-Кд-ОСТ 1 12103-75 37,5
  35-2-Кд-ОСТ 1 12103-75
8   35-1-ОСТ 1 12102-75 22,4
  35-2-ОСТ 1 12102-75
34 1   29,0 14,5 37-1-ОСТ 1 12101-75 1-18-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Ц-ОСТ 1
33055-80
20,9
  37-2-ОСТ 1 12101-75
2   37-1-Ц-ОСТ 1 12103-75 36,2
  37-2-Ц-ОСТ 1 12103-75
3   37-1-ОСТ 1 12104-75 1-18-ОСТ 1 11528-80 5-14-Хим.Пас-
ОСТ 1 31533-80
5-Ц-ОСТ 1
33057-80
38,2
  37-2-ОСТ 1 12104-75
4   37-1-ОСТ 1 12101-75 1-18-ОСТ 1 11526-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
19,8
  37-2-ОСТ 1 12101-75
5   37-1-Кд-ОСТ 1 12103-75 35,1
  37-2-Кд-ОСТ 1 12103-75
6   37-1-ОСТ 1 12101-75 1-18-ОСТ 1 11528-80 22,9
  37-2-ОСТ 1 12101-75
7   37-1-Кд-ОСТ 1 12103-75 38,2
  37-2-Кд-ОСТ 1 12103-75
8   37-1-ОСТ 1 12102-75 22,9
  37-2-ОСТ 1 12102-75
36 1   30,0 15,5 39-1-ОСТ 1 12101-75 1-19-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Ц-ОСТ 1
33055-80
21,0
  39-2-ОСТ 1 12101-75
2   39-1-Ц-ОСТ 1 12103-75 37,0
  39-2-Ц-ОСТ 1 12103-75
3   39-1-ОСТ 1 12104-75 1-19-ОСТ 1 11528-80 5-14-Хим.Пас-
ОСТ 1 31533-80
5-Хим.Пас-
ОСТ 1 33057-80
39,1
  39-2-ОСТ 1 12104-75
4   39-1-ОСТ 1 12101-75 1-19-ОСТ 1 11526-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
19,9
  39-2-ОСТ 1 12101-75
5   39-1-Кд-ОСТ 1 12103-75 35,9
  39-2-Кд-ОСТ 1 12103-75
6   39-1-ОСТ 1 12101-75 1-19-ОСТ 1 11528-80 23,1
  39-2-ОСТ 1 12101-75
7   39-1-Кд-ОСТ 1 12103-75 39,1
  39-2-Кд-ОСТ 1 12103-75
8   39-1-ОСТ 1 12102-75 23,1
  39-2-ОСТ 1 12102-75
38 1   31,0 16,5 41-1-ОСТ 1 12101-75 1-21-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Ц-ОСТ 1
33055-80
22,1
  41-1-ОСТ 1 12101-75
2   41-1-Ц-ОСТ 1 12101-75 38,4
  41-2-Ц-ОСТ 1 12103-75
3   41-1-ОСТ 1 12104-75 1-21-ОСТ 1 11528-80 5-14-Хим.Пас-
ОСТ 1 31533-80
5-Хим.Пас-
ОСТ 1 33057-80
40,6
  41-2-ОСТ 1 12104-75
4   41-1-ОСТ 1 12101-75 1-21-ОСТ 1 11526-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
20,9
  41-2-ОСТ 1 12101-75
5   41-1-Кд-ОСТ 1 12103-75 37,2
  41-2-Кд-ОСТ 1 12103-75
6   41-1-ОСТ 1 12101-75 1-21-ОСТ 1 11528-80 24,3
  41-2-ОСТ 1 12101-75
7   41-1-Кд-ОСТ 1 12103-75 40,6
  41-2-Кд-ОСТ 1 12103-75
8   41-1-ОСТ 1 12102-75 24,3
  41-2-ОСТ 1 12102-75
40 1   32,0 17,5 43-1-ОСТ 1 12101-75 1-22-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Хим.Пас-
ОСТ 1 33057-80
22,3
  43-2-ОСТ 1 12101-75
2   43-2-Ц-ОСТ 1 12103-75 38,8
  43-2-Ц-ОСТ 1 12103-75
3   43-1-ОСТ 1 12104-75 1-22-ОСТ 1 11528-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
41,1
  43-2-ОСТ 1 12104-75
4   43-1-ОСТ 1 12101-75 1-22-ОСТ 1 11526-80 21,2
  43-2-ОСТ 1 12101-75
5   43-1-Кд-ОСТ 1 12103-75 37,7
  43-2-Кд-ОСТ 1 12103-75
6   43-1-ОСТ 1 12101-75 1-22-ОСТ 1 11528-80 24,6
  43-2-ОСТ 1 12101-75
7   43-1-Кд-ОСТ 1 12103-75 41,1
  43-2-Кд-ОСТ 1 12103-75
8   43-1-ОСТ 1 12102-75 24,6
  43-2-ОСТ 1 12102-75
42 1   33,0 18,5 45-1-ОСТ 1 12101-75 1-23-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Ц-ОСТ 1
33055-80
22,8
  45-2-ОСТ 1 12101-75
2   45-1-Ц-ОСТ 1 12103-75 39,9
  45-2-Ц-ОСТ 1 12103-75
3   45-1-ОСТ 1 12104-75 1-23-ОСТ 1 11528-80 5-14-Хим.Пас-
ОСТ 1 31533-80
5-Хим.Пас-
ОСТ 1 33057-80
42,3
  45-2-ОСТ 1 12104-75
4   45-1-ОСТ 1 12101-75 1-23-ОСТ 1 11526-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
21,7
  45-2-ОСТ 1 12101-75
5   45-1-Кд-ОСТ 1 12103-75 38,8
  45-2-Кд-ОСТ 1 12103-75
6   45-1-ОСТ 1 12101-75 1-23-ОСТ 1 11528-80 25,2
  45-2-ОСТ 1 12101-75
7   45-1-Кд-ОСТ 1 12103-75 42,3
  45-2-Кд-ОСТ 1 12103-75
8   45-1-ОСТ 1 12102-75 25,2
  45-2-ОСТ 1 12102-75
45 1   34,5 16,0 14 48-1-ОСТ 1 12101-75 1-24-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Ц-ОСТ 1
33055-80
24,7
  48-2-ОСТ 1 12101-75
2   48-2-Ц-ОСТ 1 12103-75 42,9
  48-2-Ц-ОСТ 1 12103-75
3   48-1-ОСТ 1 12104-75 1-24-ОСТ 1 11528-80 5-14-Хим.Пас-
ОСТ 1 31533-80
5-Хим.Пас-
ОСТ 1 33057-80
45,6
  48-2-ОСТ 1 12104-75
4   48-1-ОСТ 1 12101-75 1-24-ОСТ 1 11526-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
23,4
  48-2-ОСТ 1 12101-75
5   48-1-Кд-ОСТ 1 12103-75 41,6
  48-2-Кд-ОСТ 1 12103-75
6   48-1-ОСТ 1 12101-75 1-24-ОСТ 1 11528-80 27,4
  48-2-ОСТ 1 12101-75
7   48-1-Кд-ОСТ 1 12103-75 45,6
  48-2-Кд-ОСТ 1 12103-75
8   48-1-ОСТ 1 12102-75 27,4
  48-2-ОСТ 1 12102-75
48 1   36,0 17,5 51-1-ОСТ 1 12101-75 1-25-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Ц-ОСТ 1
33055-80
25,8
  51-2-ОСТ 1 12101-75
2   51-1-Ц-ОСТ 1 12103-75 44,7
  51-2-Ц-ОСТ 1 12103-75
3   51-1-ОСТ 1 12104-75 1-25-ОСТ 1 11528-80 5-14-Хим.Пас-
ОСТ 1 31533-80
5-Хим.Пас-
ОСТ 1 33057-80
47,5
  51-2-ОСТ 1 12104-75
4   51-1-ОСТ 1 12101-75 1-25-ОСТ 1 11526-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
24,4
  51-2-ОСТ 1 12101-75
5   51-1-Кд-ОСТ 1 12103-75 43,3
  51-2-Кд-ОСТ 1 12103-75
6   51-1-ОСТ 1 12101-75 1-25-ОСТ 1 11528-80 28,6
  51-2-ОСТ 1 12101-75
7   51-1-Кд-ОСТ 1 12103-75 47,5
  51-2-Кд-ОСТ 1 12103-75
8   51-1-ОСТ 1 12102-75 28,6
  51-2-ОСТ 1 12102-75
50 1   37,0 18,5 53-1-ОСТ 1 12101-75 1-26-ОСТ 1 11529-80 5-14-Ц-ОСТ 1
31529-80
5-Ц-ОСТ 1
33055-80
26,8
  53-2-ОСТ 1 12101-75
2   53-1-Ц-ОСТ 1 12103-75 46,3
  53-2-Ц-ОСТ 1 12103-75
3   53-1-ОСТ 1 12104-75 1-26-ОСТ 1 11528-80 5-14-Хим.Пас-
ОСТ 1 31533-80
5-Хим.Пас-
ОСТ 1 33057-80
49,2
  53-2-ОСТ 1 12104-75
4   53-1-ОСТ 1 12101-75 1-26-ОСТ 1 11526-80 5-14-Кд-ОСТ 1
31529-80
5-Кд-ОСТ 1
33055-80
25,3
  53-2-ОСТ 1 12101-75
5   53-1-Кд-ОСТ 1 12103-75 44,7
  53-2-Кд-ОСТ 1 12103-75
6   53-1-ОСТ 1 12101-75 1-26-ОСТ 1 11528-80 29,8
  53-2-ОСТ 1 12101-75
7   53-1-Кд-ОСТ 1 12103-75 49,2
  53-2-Кд-ОСТ 1 12103-75
8   53-1-ОСТ 1 12102-75 29,8
  53-2-ОСТ 1 12102-75



Пример наименования и обозначения зажимного хомута с боковым креплением размером D=32 мм, исполнения 1, правого:

Хомут 32-1-1-ОСТ 1 12100-75
