ОСТ 1 12320-78 Наконечники для электропроводов медь

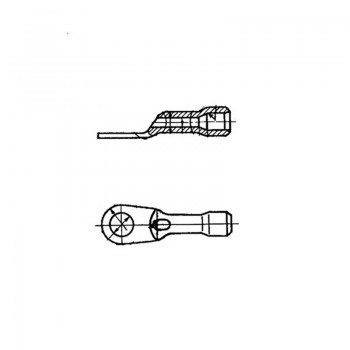

Наконечники для электропроводов ОСТ 1 12320-78
Материал: Труба М3-М ГОСТ 617-90
Покрытие: О3-5 опл.; Ср 6.хр; О-Ви 6.
Аналоги: ОСТ 1 12320-75
Таблица 1
Типо- размер |
Исполнение |
Тип и площадь сечения провода, М2 |
d | d1 | D |
B ±0,2 |
S | S1 | l | l1 | l2 |
L -1,0 |
r |
Масса 1 шт., г |
H14 | ±0,5 | |||||||||||||
1 | 1 |
БИФ-0,20; -0,35; -0,50; |
3,2 | 2,2 | 3,0 | 7,9 | 0,7 | 0,8 | 15,0 | 11,5 | - | 25,0 | 4 | 0,98 |
2 | 4,2 | 0,83 | ||||||||||||
3 | 5,3 | 0,63 | ||||||||||||
4 | 2 | 3,2 | 0,98 | |||||||||||
5 | 4,2 | 0,83 | ||||||||||||
6 | 5,3 | 0,63 | ||||||||||||
7 | 3 | 3,2 | 27,0 | 1,08 | ||||||||||
8 | 4,2 | 0,93 | ||||||||||||
9 | 5,3 | 0,73 | ||||||||||||
10 | 4 | 3,2 | 8,8 | 1,08 | ||||||||||
11 | 4,2 | 0,93 | ||||||||||||
12 | 5,3 | 0,73 | ||||||||||||
13 | 1 | ПТЛ-0,50 | 3,2 | 2,7 | 0,98 | |||||||||
14 | 4,2 | 0,83 | ||||||||||||
15 | 5,3 | 0,63 | ||||||||||||
16 | 2 | 3,2 | - | 25,0 | 0,98 | |||||||||
17 | 4,2 | 0,83 | ||||||||||||
18 | 5,3 | 0,63 | ||||||||||||
19 | 3 | 3,2 | 27,0 | 1,08 | ||||||||||
20 | 4,2 | 0,93 | ||||||||||||
21 | 5,3 | 0,73 | ||||||||||||
22 | 4 | 3,2 | 8,8 | 1,08 | ||||||||||
23 | 4,2 | 0,93 | ||||||||||||
24 | 5,3 | 0,73 | ||||||||||||
25 | 1 |
БИФ-0,75; -1,00; -1,50; БИФ(Н)-0,75; -1,00; -1,50; БИФМ-0,75; -1,00; -1,50; БПДО-0,75; -1,00; -1,50; БФС-0,75; -1,00; -1,50; МСО 21-11 и МСО 21-31- -0,75; -1,00; -1,50; МГВШ-0,75; -1,00; -1,50; МС 36-11-0,75; -1,00; -1,50; МСТП-0,75; -1,00; МСТП-0,75; -1,00; -1,50; МП 37-12-0,75; -1,00; -1,50; МП 37-14-0,75; -1,00; МС 26-13-0,75; -1,00; -1,50; ПТФ-0,50 |
3,2 | 3,0 | 4,0 | 1,2 | 1,0 | - | 26,0 | 1,76 | ||||
26 | 4,2 | 1,51 | ||||||||||||
27 | 5,3 | 10,4 | 0,9 | 27,0 | 5 | 1,47 | ||||||||
28 | 6,3 | 1,19 | ||||||||||||
29 | 2 | 3,2 | 7,9 | 1,2 | 26,0 | 4 | 1,76 | |||||||
30 | 4,2 | 1,51 | ||||||||||||
31 | 5,3 | 10,4 | 0,9 | 27,0 | 5 | 1,47 | ||||||||
32 | 6,3 | 1,19 | ||||||||||||
33 | 3 | 3,2 | 7,9 | 1,2 | 28,5 | 4 | 1,97 | |||||||
34 | 4,2 | 1,72 | ||||||||||||
35 | 5,3 | 10,4 | 0,9 | 29,5 | 5 | 1,68 | ||||||||
36 | 6,3 | 1,40 | ||||||||||||
37 | 4 | 3,2 | 7,9 | 1,2 | 10,4 | 28,5 | 4 | 1,97 | ||||||
38 | 4,2 | 1,72 | ||||||||||||
39 | 5,3 | 10,4 | 0,9 | 29,5 | 5 | 1,68 | ||||||||
40 | 6,3 | 1,40 | ||||||||||||
41 | 1 | ПТЛ-1,50 | 3,2 | 3,6 | 7,9 | 1,2 | - | 26,0 | 4 | 1,76 | ||||
42 | 4,2 | 1,51 | ||||||||||||
43 | 5,3 | 10,4 | 0,9 | 27,0 | 5 | 1,47 | ||||||||
44 | 6,3 | 1,19 | ||||||||||||
45 | 2 | 3,2 | 7,9 | 1,2 | 26,0 | 4 | 1,76 | |||||||
46 | 4,2 | 1,51 | ||||||||||||
47 | 5,3 | 10,4 | 0,9 | 27,0 | 5 | 1,47 | ||||||||
48 | 6,3 | 1,19 | ||||||||||||
49 | 3 | 3,2 | 7,9 | 1,2 | 28,5 | 4 | 1,97 | |||||||
50 | 4,2 | 1,72 | ||||||||||||
51 | 5,3 | 10,4 | 0,9 | 29,5 | 5 | 1,68 | ||||||||
52 | 6,3 | 1,40 | ||||||||||||
53 | 4 | 3,2 | 7,9 | 1,2 | 10,4 | 28,5 | 4 | 1,97 | ||||||
54 | 4,2 | 1,72 | ||||||||||||
55 | 5,3 | 10,4 | 0,9 | 29,5 | 5 | 1,68 | ||||||||
56 | 6,3 | 1,40 | ||||||||||||
57 | 1 |
БИФ-2,50; БИФ(Н)-2,50; БИФМ-2,50; БФС-2,50; БПДО-2,50; МСО 21-11 и МСО 21-31-2,50; МС 36-11-2,50; МСТП-2,50; МС 26-13-2,50; ПТФ-2,50 |
3,2 | 3,7 | 8,0 | 1,0 | 0,8 | 15,5 | 12,0 | - | 26,5 | 4 | 1,56 | |
58 | 4,2 | 1,35 | ||||||||||||
59 | 5,3 | 10,0 | 0,8 | 27,5 | 5 | 1,28 | ||||||||
60 | 6,3 | 1,02 | ||||||||||||
61 | 2 | 3,2 | 8,0 | 1,0 | 26,5 | 4 | 1,56 | |||||||
62 | 4,2 | 1,35 | ||||||||||||
63 | 5,3 | 10,0 | 0,8 | 27,5 | 5 | 1,28 | ||||||||
64 | 6,3 | 1,02 | ||||||||||||
65 | 3 | 3,2 | 8,0 | 1,0 | 29,0 | 4 | 1,73 | |||||||
66 | 4,2 | 1,52 | ||||||||||||
67 | 5,3 | 10,0 | 0,8 | 30,0 | 5 | 1,46 | ||||||||
68 | 6,3 | 1,20 | ||||||||||||
69 | 4 | 3,2 | 8,0 | 1,0 | 10,5 | 29,0 | 4 | 1,73 | ||||||
70 | 4,2 | 1,52 | ||||||||||||
71 | 5,3 | 10,0 | 0,8 | 10,7 | 30,0 | 5 | 1,46 | |||||||
72 | 6,3 | 1,20 | ||||||||||||
73 | 1 | ПТЛ-2,50 | 3,2 | 4,1 | 8,0 | 1,0 | - | 26,5 | 4 | 1,56 | ||||
74 | 4,2 | 1,35 | ||||||||||||
75 | 5,3 | 10,0 | 0,8 | 27,5 | 5 | 1,28 | ||||||||
76 | 6,3 | 1,02 | ||||||||||||
77 | 2 | 3,2 | 8,0 | 1,0 | 26,5 | 4 | 1,56 | |||||||
78 | 4,2 | 1,35 | ||||||||||||
79 | 5,3 | 10,0 | 0,8 | 27,5 | 5 | 1,28 | ||||||||
80 | 6,3 | 1,02 | ||||||||||||
81 | 3 | 3,2 | 8,0 | 1,0 | 29,0 | 4 | 1,73 | |||||||
82 | 4,2 | 1,52 | ||||||||||||
83 | 5,3 | 10,0 | 0,8 | 30,0 | 5 | 1,46 | ||||||||
84 | 6,3 | 1,20 | ||||||||||||
85 | 4 | 3,2 | 8,0 | 1,0 | 10,5 | 29,0 | 4 | 1,73 | ||||||
86 | 4,2 | 1,52 | ||||||||||||
87 | 5,3 | 10,0 | 0,8 | 10,7 | 30,0 | 5 | 1,46 | |||||||
88 | 6,3 | 1,20 | ||||||||||||
89 | 1 |
БПДО-4,00; БФС-4,00; МСТП-4,00; ПТФ-4,00 |
3,2 | 4,5 | 5,0 | 8,1 | 1,3 | 16,5 | 13,0 | - | 28,5 | 4 | 2,21 | |
90 | 4,2 | 1,94 | ||||||||||||
91 | 5,3 | 10,5 | 1,0 | 29,5 | 5 | 1,90 | ||||||||
92 | 6,3 | 1,58 | ||||||||||||
93 | 8,3 | 13,2 | 0,8 | 31,5 | 6 | 1,33 | ||||||||
94 | 2 | 3,2 | 8,1 | 1,3 | 28,5 | 4 | 2,21 | |||||||
95 | 4,2 | 1,94 | ||||||||||||
96 | 5,3 | 10,5 | 1,0 | 29,5 | 5 | 1,90 | ||||||||
97 | 6,3 | 1,58 | ||||||||||||
98 | 8,3 | 13,2 | 0,8 | 31,5 | 6 | 1,33 | ||||||||
99 | 3 | 3,2 | 8,1 | 1,3 | 11,8 | 31,0 | 4 | 2,45 | ||||||
100 | 4,2 | 2,18 | ||||||||||||
101 | 5,3 | 10,5 | 1,0 | 32,0 | 5 | 2,13 | ||||||||
102 | 6,3 | 1,81 | ||||||||||||
103 | 8,3 | 13,2 | 0,8 | 34,0 | 6 | 1,56 | ||||||||
104 | 4 | 3,2 | 8,1 | 1,3 | 11,8 | 31,0 | 4 | 2,45 | ||||||
105 | 4,2 | 2,18 | ||||||||||||
106 | 5,3 | 10,5 | 1,0 | 32,0 | 5 | 2,13 | ||||||||
107 | 6,3 | 1,81 | ||||||||||||
108 | 8,3 | 13,2 | 0,8 | 12,6 | 34,0 | 6 | 1,56 | |||||||
109 | 1 | ПТЛ-4,00 | 3,2 | 5,2 | 8,1 | 1,3 | - | 28,5 | 4 | 2,21 | ||||
110 | 4,2 | 1,94 | ||||||||||||
111 | 5,3 | 10,5 | 1,0 | 29,5 | 5 | 1,90 | ||||||||
112 | 6,3 | 1,58 | ||||||||||||
113 | 8,3 | 13,2 | 0,8 | 31,5 | 6 | 1,33 | ||||||||
114 | 2 | 3,2 | 8,1 | 1,3 | 28,5 | 4 | 2,21 | |||||||
115 | 4,2 | 1,94 | ||||||||||||
116 | 5,3 | 10,5 | 1,0 | 29,5 | 5 | 1,90 | ||||||||
117 | 6,3 | 1,58 | ||||||||||||
118 | 8,3 | 13,2 | 0,8 | 31,5 | 6 | 1,33 | ||||||||
119 | 3 | 3,2 | 8,1 | 1,3 | 31,0 | 4 | 2,45 | |||||||
120 | 4,2 | 2,18 | ||||||||||||
121 | 5,3 | 10,5 | 1,0 | 32,0 | 5 | 2,13 | ||||||||
122 | 6,3 | 1,81 | ||||||||||||
123 | 8,3 | 13,2 | 0,8 | 34,0 | 6 | 1,56 | ||||||||
124 | 4 | 3,2 | 8,1 | 1,3 | 11,8 | 31,0 | 4 | 2,45 | ||||||
125 | 4,2 | 2,18 | ||||||||||||
126 | 5,3 | 10,5 | 1,0 | 32,0 | 5 | 2,13 | ||||||||
127 | 6,3 | 1,81 | ||||||||||||
128 | 8,3 | 13,0 | 0,8 | 12,6 | 34,0 | 6 | 1,56 |
Пример наименования и обозначения наконечника для бортовых электропроводов типоразмера 10 оловянированного:
Наконечник 10-1-ОСТ 1 12320-78
То же, серебреного:
Наконечник 10-2-ОСТ 1 12320-78
То же, покрытого сплавом олово-висмут
Наконечник 10-3-ОСТ 1 12320-78
