ОСТ 1 13696-81 Наконечники широкие для электропроводов

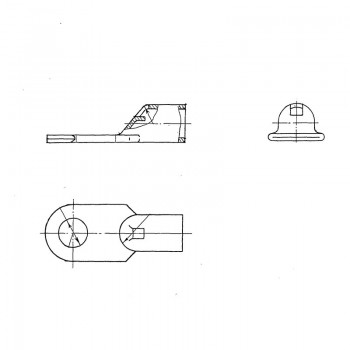

Наконечники широкие для электропроводов ОСТ 1 13696-81
Материал: Труба М3М
Диаметр, мм: От 6 до 19
Покрытие: ОЗопл, Ср9.хр.
Аналоги: 5832А, 5833А
Таблица 1
Типоразмер | Площадь сечения провода*, мм |
d Поле допуска H14 |
D | b | B | l | l1 | L | S | S1 | r | r1 | Масса, г |
Поле допуска | |||||||||||||
H14 | h14 | Js14 | h14 | ||||||||||
1 | 6 | 4,2 | 6 | 2,5 | 8,6 | 17,5 | 10,5 | 33,0 | 1,5 | 0,8 | 3,0 | 4,3 | 3,4 |
2 | 5,3 | 10,8 | 36,0 | 1,2 | 5,4 | 3,3 | |||||||
3 | 6,5 | 3,2 | |||||||||||
4 | 8,5 | 13,0 | 38,0 | 1,0 | 6,5 | 3,0 | |||||||
5 | 10 | 4,2 | 7 | 3,0 | 10,6 | 18,0 | 35,0 | 1,5 | 3,5 | 5,3 | 5,8 | ||
6 | 5,3 | 5,6 | |||||||||||
7 | 6,5 | 12,0 | 38,0 | 1,3 | 6,0 | 5,4 | |||||||
8 | 8,5 | 5,2 | |||||||||||
9 | 16 | 5,3 | 8 | 3,5 | 25,0 | 16,0 | 43,0 | 1,2 | 4,0 | 7,5 | |||
10 | 6,5 | 7,3 | |||||||||||
11 | 8,5 | 16,6 | 49,0 | 1,1 | 8,3 | 8,3 | |||||||
12 | 10,5 | 9,3 | |||||||||||
13 | 12,5 | 18,2 | 52,0 | 1,0 | 9,1 | 8,8 | |||||||
14 | 25 | 5,3 | 10 | 4,0 | 16,5 | 26,0 | 46,0 | 1,7 | 1,0 | 5,0 | 8,2 | 12,6 | |
15 | 6,5 | 12,0 | |||||||||||
16 | 8,5 | 17,0 | 50,5 | 1,6 | 8,5 | 13,1 | |||||||
17 | 10,5 | 14,7 | |||||||||||
18 | 12,5 | 19,0 | 52,5 | 1,5 | 9,5 | 14,0 | |||||||
19 | 35 | 6,5 | 12 | 4,5 | 29,0 | 17,5 | 51,0 | 2,1 | 1,2 | 6,0 | 19,9 | ||
20 | 8,5 | 53,0 | 19,4 | ||||||||||
21 | 10,5 | 55,0 | 21,3 | ||||||||||
22 | 12,5 | 56,5 | 20,6 | ||||||||||
23 | 50 | 6,5 | 14 | 5,0 | 23,2 | 32,0 | 18,5 | 2,5 | 2,5 | 7,0 | 11,6 | 26,9 | |
24 | 8,5 | 58,5 | 29,3 | ||||||||||
25 | 10,5 | 60,5 | 33,6 | ||||||||||
26 | 12,5 | 62,0 | 31,5 | ||||||||||
27 | 14,5 | 64,0 | 32,4 | ||||||||||
28 | 70 | 6,5 | 16 | 25,0 | 33,0 | 58,5 | 2,7 | 2,7 | 8,0 | 12,5 | 40,2 | ||
29 | 8,5 | 60,5 | 39,4 | ||||||||||
30 | 10,5 | 62,5 | 40,8 | ||||||||||
31 | 12,5 | 64,5 | 39,5 | ||||||||||
32 | 14,5 | 66,5 | 41,0 | ||||||||||
33 | 95 | 6,5 | 19 | 6,0 | 28,5 | 36,0 | 20,0 | 64,5 | 3,7 | 3,7 | 9,5 | 14,2 | 48,2 |
34 | 8,5 | 66,5 | 47,2 | ||||||||||
35 | 10,5 | 68,5 | 49,9 | ||||||||||
36 | 12,5 | 69,5 | 48,6 | ||||||||||
37 | 14,5 | 71,5 | 50,4 |
* для справок
Пример наименования и обозначения широкого наконечника для электропроводов исполнения 2 типоразмера 10 оловянированного:
Наконечник 2-10-25-ОСт 1 13696-81
То же, серебреного:
Наконечник 2-10-38-ОСТ 1 13696-81
