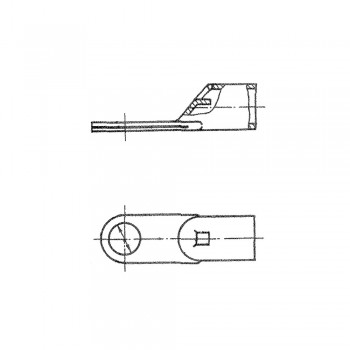

Наконечники узкие для электропроводов ОСТ 1 13697-81
Материал: Труба М3М
Диаметр, мм: От 8 до 19
Покрытие: ОЗопл, Ср9.хр.
Аналоги: 5834А
Таблица 1
| Типоразмер |
Площадь сечения провода**, мм2 |
d поле допуска H14 |
D | b | B | l | l1 | L | S | S1 | r | r1 | Масса, г |
| Поле допуска | |||||||||||||
| H14 | h14 | Js14 | h14 | ||||||||||
| 1 | 16 | 5,3 | 8 | 3,5 | 10,0 | 25 | 16,0 | 43,0 | 1,2 | 0,8 | 4,0 | 5,0 | 5,8 |
| 2 | 6,5 | 5,2 | |||||||||||
| 3 | 25 | 5,3 | 10 | 4,0 | 11,0 | 26 | 46,0 | 1,7 | 1,0 | 5,0 | 5,5 | 8,1 | |
| 4 | 6,5 | 7,9 | |||||||||||
| 5 | 35 | 12 | 4,5 | 14,0 | 29 | 17,5 | 51,0 | 2,1 | 1,2 | 6,0 | 7,0 | 13,2 | |
| 6 | 8,5 | 53,0 | 12,7 | ||||||||||
| 7 | 50 | 6,5 | 14 | 5,0 | 17,6 | 32 | 18,5 | 56,5 | 2,5 | 1,5 | 7,0 | 8,8 | 19,2 |
| 8 | 8,5 | 58,5 | * | ||||||||||
| 9 | 10,5 | 60,5 | 21,9 | ||||||||||
| 10 | 70 | 6,5 | 16 | 18,6 | 33 | 58,5 | 2,7 | 8,0 | 8,0 | 9,3 | 26,7 | ||
| 11 | 8,5 | 60,5 | 26,1 | ||||||||||
| 12 | 10,5 | 62,5 | 25,4 | ||||||||||
| 13 | 12,5 | 64,5 | 24,6 | ||||||||||
| 14 | 95 | 6,5 | 19 | 6,0 | 20,0 | 36 | 20,0 | 3,7 | 9,5 | 9,5 | 10,0 | 33,5 | |
| 15 | 8,5 | 66,5 | 32,9 | ||||||||||
| 16 | 10,5 | 68,5 | 32,2 | ||||||||||
| 17 | 12,5 | 69,5 | 31,4 | ||||||||||
* требует уточнения
** для справок
Пример наименования и обозначения узкого наконечника для электропроводов типоразмера 10 оловянированного:
Наконечник 10-ОЗопл-ОСТ 1 13697-81
То же, серебреного:
Наконечник 10-Ср9.хр-ОСТ 1 13697-81
