ОСТ 1 13702-81 Наконечники облегченные для электропроводов с обжатием изоляции латунь

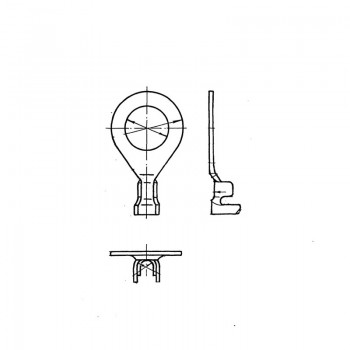

Наконечники облегченные для электропроводов с обжатием изоляции ОСТ 1 13702-81
Материал: Лента НМЛ63
Покрытие: О3-6опл. Ср6.хр.
Аналоги: 5937А
Таблица 1
Типо- размер |
Площадь сечения провода, мм2 |
Марка провода |
d | D | A | b | b1 | b2 | b3 | B | l | l1 | l2 | l3 | l4 | L | S | r | r1 |
Масса, г |
Поле допуска |
Поле допуска | Поле допуска | ||||||||||||||||||
H14 | h14 | h12 | h14 | H14 | h12 | h14 | h14 | js14 | h14 | |||||||||||
1 | 0,35 |
ПТЛ-200, ПТЛ-250, ВПГРЛ, БФС, МСТП, МСТПЛ, МЛТП |
2,2 | 5 | 3,5 | 4,4 | 3 | 1,0 | 2,6 | 9,0 | 3 | 6 | 4,2 | 2,0 | 4,6 | 17 | 0,7 | 0,5 | 1,3 | 0,29 |
2 | 3,2 | 6 | 7 | 18 | 0,32 | |||||||||||||||
3 | 4,2 | 8 | 9 | 20 | 0,38 | |||||||||||||||
4 | 5,5 | 10 | 11 | 22 | 0,49 | |||||||||||||||
5 | 6,5 | 12 | 13 | 24 | 0,60 | |||||||||||||||
6 | 8,5 | 15 | 15 | 26 | 0,78 | |||||||||||||||
7 | 10,5 | 18 | 20 | 31 | 1,00 | |||||||||||||||
8 |
БПДО, БИФ, |
2,2 | 5 | 1,9 | 7,0 | 6 | 17 | 0,9 | 0,29 | |||||||||||
9 | 3,2 | 6 | 7 | 18 | 0,32 | |||||||||||||||
10 | 4,2 | 8 | 9 | 20 | 0,38 | |||||||||||||||
11 | 5,5 | 10 | 11 | 22 | 0,49 | |||||||||||||||
12 | 6,5 | 12 | 13 | 24 | 0,60 | |||||||||||||||
13 | 8,5 | 15 | 15 | 26 | 0,78 | |||||||||||||||
14 | 10,5 | 18 | 20 | 31 | 1,00 | |||||||||||||||
15 | 0,50 |
БПГРЛ, |
2,2 | 5 | 4,8 | 2,9 | 10 | 6 | 17 | 1,4 | 0,29 | |||||||||
16 | 3,2 | 6 | 7 | 18 | 0,32 | |||||||||||||||
17 | 4,2 | 8 | 9 | 20 | 0,38 | |||||||||||||||
18 | 5,5 | 10 | 11 | 22 | 0,49 | |||||||||||||||
19 | 6,5 | 12 | 13 | 24 | 0,60 | |||||||||||||||
20 | 8,5 | 15 | 15 | 26 | 0,78 | |||||||||||||||
21 | 10,5 | 18 | 20 | 31 | 1,00 | |||||||||||||||
22 |
БПДО, БИФ, БФС, |
2,2 | 5 | 2,3 | 8,0 | 6 | 17 | 1,1 | 0,29 | |||||||||||
23 | 3,2 | 6 | 7 | 18 | 0,32 | |||||||||||||||
24 | 4,2 | 8 | 9 | 20 | 0,38 | |||||||||||||||
25 | 5,5 | 10 | 11 | 22 | 0,49 | |||||||||||||||
26 | 6,5 | 12 | 13 | 24 | 0,60 | |||||||||||||||
27 | 8,5 | 15 | 15 | 26 | 0,78 | |||||||||||||||
28 | 10,5 | 18 | 20 | 31 | 1,00 | |||||||||||||||
29 | 0,75 |
МСТПЛ, |
3,2 | 6 | 5,5 | 1,3 | 3,2 | 11 | 7 | 18 | 0,6 | 1,6 | 0,35 | |||||||
30 | 4,2 | 8 | 9 | 20 | 0,41 | |||||||||||||||
31 | 5,5 | 10 | 11 | 22 | 0,51 | |||||||||||||||
32 | 6,5 | 12 | 13 | 24 | 0,63 | |||||||||||||||
33 | 8,5 | 15 | 16 | 26 | 0,81 | |||||||||||||||
34 | 10,5 | 18 | 20 | 31 | 1,06 | |||||||||||||||
35 |
БПДО, БИФ, БФС МС 21-11 и МС 21-34, МСТП, МЛП, МЛТП, МК 27-11, МШВ-1, МШВ, МПШВ-1, МПШВ, МПО 23-11, МПМ, МПКМ, МП 37-11, МП 37-12, МС 36-11, МПО, МСО 21-11 и МСО 21-31 |
3,2 | 6 | 2,6 | 9,0 | 7 | 18 | 1,3 | 0,35 | |||||||||||
36 | 4,2 | 8 | 9 | 20 | 0,41 | |||||||||||||||
37 | 5,5 | 10 | 11 | 22 | 0,51 | |||||||||||||||
38 | 6,5 | 12 | 13 | 24 | 0,63 | |||||||||||||||
39 | 8,5 | 15 | 16 | 26 | 0,81 | |||||||||||||||
40 | 10,5 | 18 | 20 | 31 | 1,06 | |||||||||||||||
41 | 1,00 |
МСТПЛ, |
3,2 | 6 | 6,0 | 1,6 | 3,4 | 12,0 | 7 | 18 | 0,8 | 1,7 | 0,40 | |||||||
42 | 4,2 | 8 | 9 | 20 | 0,47 | |||||||||||||||
43 | 5,5 | 10 | 11 | 22 | 0,56 | |||||||||||||||
44 | 6,5 | 12 | 13 | 24 | 0,67 | |||||||||||||||
45 | 8,5 | 15 | 16 | 26 | 0,86 | |||||||||||||||
46 | 10,5 | 18 | 20 | 31 | 1,12 | |||||||||||||||
47 |
МСТП, МЛТП, МЛП, |
3,2 | 6 | 2,7 | 9,5 | 7 | 18 | 1,3 | 0,40 | |||||||||||
48 | 4,2 | 8 | 9 | 20 | 0,47 | |||||||||||||||
49 | 5,5 | 10 | 11 | 22 | 0,56 | |||||||||||||||
50 | 6,5 | 12 | 13 | 24 | 0,67 | |||||||||||||||
51 | 8,5 | 15 | 16 | 26 | 0,86 | |||||||||||||||
52 | 10,5 | 18 | 20 | 31 | 1,12 | |||||||||||||||
53 | 1,50 |
МСТПЛ, БПГРЛ, ПТЛ-200, ПТЛ-250 |
3,2 | 6 | 7,0 | 2,0 | 3,8 | 13,0 | 7 | 4,7 | 2,5 | 5,1 | 18,5 | 1,0 | 1,9 | 0,58 | ||||
54 | 4,2 | 8 | 9 | 20,5 | 0,78 | |||||||||||||||
55 | 5,3 | 10 | 11 | 22,5 | 0,83 | |||||||||||||||
56 | 6,5 | 12 | 13 | 24,5 | 0,96 | |||||||||||||||
57 | 8,5 | 15 | 16 | 27,5 | 1,22 | |||||||||||||||
58 | 10,5 | 18 | 20 | 31,5 | 1,39 | |||||||||||||||
59 |
МСТП, МЛТП, МК 27-11, МСО 21-11, и МСО 21-31, МШВ-1, БПДО, БИФ, БФС, МПШВ-1, МШВ, МС 21-11 и МС 21-31, МПМ, МПКМ, МП 37-11, МП 37-12, МПО 23-11, МС 36-11, МПО, МПШВ |
3,2 | 6 | 3,1 | 11,0 | 7 | 18,5 | 1,5 | 0,58 | |||||||||||
60 | 4,2 | 8 | 9 | 20,5 | 0,78 | |||||||||||||||
61 | 5,3 | 10 | 11 | 22,5 | 0,83 | |||||||||||||||
62 | 6,5 | 12 | 13 | 24,5 | 0,96 | |||||||||||||||
63 | 8,5 | 15 | 16 | 27,5 | 1,22 | |||||||||||||||
64 | 10,5 | 18 | 20 | 31,5 | 1,39 | |||||||||||||||
65 | 2,50 |
МСТПЛ, БПГРЛ, ПТЛ-200, ПТЛ-250 |
4,2 | 8 | 4,5 | 8,6 | 4 | 2,5 | 4,3 | 14,5 | 4 | 9 | 22 | 1,2 | 2,1 | 0,87 | ||||
66 | 5,3 | 10 | 11 | 24 | 0,99 | |||||||||||||||
67 | 6,5 | 12 | 13 | 26 | 1,13 | |||||||||||||||
68 | 8,5 | 15 | 16 | 29 | 1,38 | |||||||||||||||
69 | 10,5 | 18 | 20 | 33 | 1,66 | |||||||||||||||
70 | 12,5 | 20 | 22 | 35 | 1,80 | |||||||||||||||
71 |
МСТП, МЛТП, МК 27-11, МСО 21-11 и МСО 21-31, БПДО, БИФ, МС 21-11, и МС 21-31, МС 36-11. МПО, БФС |
4,2 | 8 | 3,7 | 12,5 | 9 | 22 | 1,8 | 0,87 | |||||||||||
72 | 5,3 | 10 | 11 | 24 | 0,99 | |||||||||||||||
73 | 6,5 | 12 | 13 | 26 | 1,13 | |||||||||||||||
74 | 8,5 | 15 | 16 | 29 | 1,38 | |||||||||||||||
75 | 10,5 | 18 | 20 | 33 | 1,66 | |||||||||||||||
76 | 12,5 | 20 | 22 | 35 | 1,80 | |||||||||||||||
77 | 4,00 |
МСТПЛ, БПГРЛ, ПТЛ-200, ПТЛ-250 |
4,2 | 8 | 12 | 3,2 | 5,5 | 19,0 | 9 | 22 | 1,0 | 1,6 | 2,7 | 1,22 | ||||||
78 | 5,3 | 10 | 11 | 24 | 1,44 | |||||||||||||||
79 | 6,5 | 12 | 13 | 26 | 1,68 | |||||||||||||||
80 | 8,5 | 15 | 16 | 29 | 2,07 | |||||||||||||||
81 | 10,5 | 18 | 20 | 33 | 2,34 | |||||||||||||||
82 | 12,5 | 20 | 22 | 35 | 2,74 | |||||||||||||||
83 |
МСТП, МЛТП, БПДО, БФС, МПО |
4,2 | 8 | 4,7 | 16,5 | 9 | 22 | 2,3 | 1,22 | |||||||||||
84 | 5,3 | 10 | 11 | 24 | 1,44 | |||||||||||||||
85 | 6,5 | 12 | 13 | 26 | 1,68 | |||||||||||||||
86 | 8,5 | 15 | 16 | 29 | 2,07 | |||||||||||||||
87 | 10,5 | 18 | 20 | 33 | 2,34 | |||||||||||||||
88 | 12,5 | 20 | 22 | 35 | 2,74 |
Пример наименования и обозначения облегченного наконечника для электропроводов с обжатием изоляции исполнения 2 типоразмера 10 оловянированного:
Наконечник 2-10-03-6опл-ОСТ 1 13702-81
То же, серебреного:
Наконечник 2-10-Ср6.хр-ОСТ 1 13702-81
