ОСТ 1 14092-81 Клеммы минусовые сталь
Модель: ОСТ 1 14092-81
Заказать

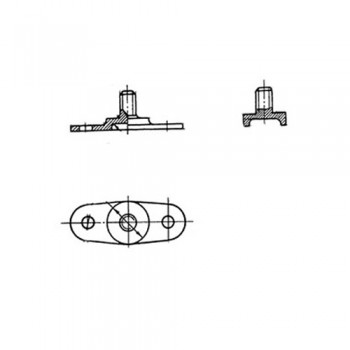

Клеммы минусовые ОСТ 1 14092-81
Материал: Сталь 30ХГСА
Диаметр, мм: От 4 до 10
Покрытие: Кд 6-9.хр - для клемм исполнения 1, типоразмера 1; Кд9.окс.фос. - для остальных клемм
Аналоги: 5461А

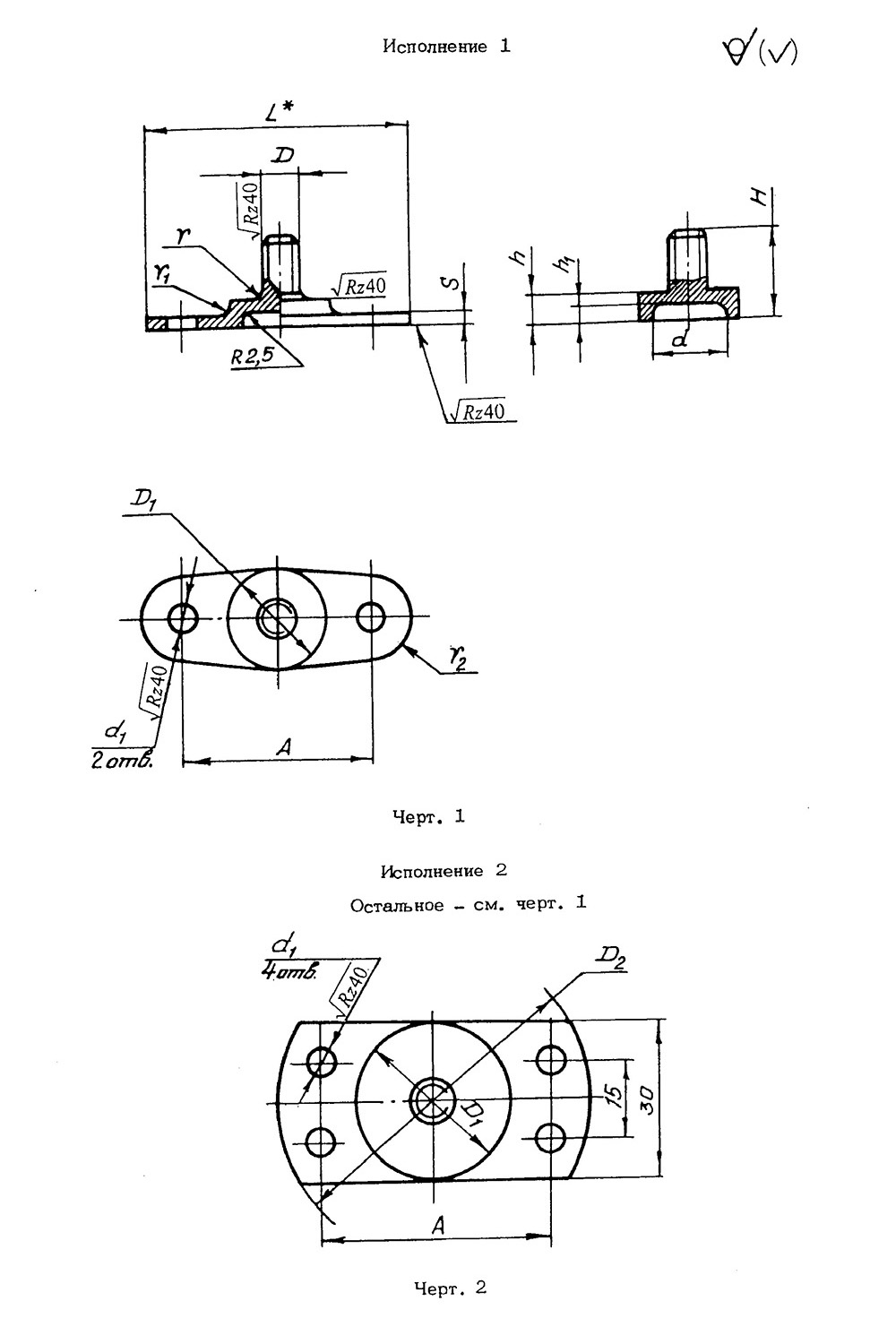

Таблица 1
| Исполнение | Типоразмер | Код ОКП | D | D1 | D2 | d | d1 | H | h | h1 | r | r1 | r2 | S | L |
A Пред. откл. ±0,2 |
Масса, г |
| 1 | 1 | 75 9569 7861 06 | М4-6e | 10 | - | 8 | 2,8 | 17 | 5 | 3 | 0,5 | 2,5 | 3,5 | 1,5 | 29 | 22 | 3,8 |
| 2 | 75 9569 7862 05 | М5-6e | 12 | 10 | 3,2 | 4,0 | 32 | 24 | 6,1 | ||||||||
| 3 | 75 9569 7863 04 | М6-6e | 19 | 15 | 5,2 | 7,5 | 2,0 | 51 | 36 | 16,3 | |||||||
| 2 | 1 | 75 9569 7864 03 | М8-6e | 30 | 60 | 22 | 22 | 6 | 4 | 0,8 | 4,0 | - | 3,0 | - | 45 | 52,4 | |
| 2 | 75 9569 7865 02 | М10-6e | 24 | 58,0 |
Пример наименования и обозначения минусовой клеммы исполнения 1, типоразмера 3:
Клемма минусовая 1-3-ОСТ 1 14092-81
