  • ОСТ 1 31184-80 Болты с потайной головкой L90` с полем допуска диаметра стержня f9 сталь
ОСТ 1 31184-80 Болты с потайной головкой L90` с полем допуска диаметра стержня f9 сталь

ОСТ 1 31184-80 Болты с потайной головкой L90` с полем допуска диаметра стержня f9 сталь

Модель: ОСТ 1 31184-80
Заказать

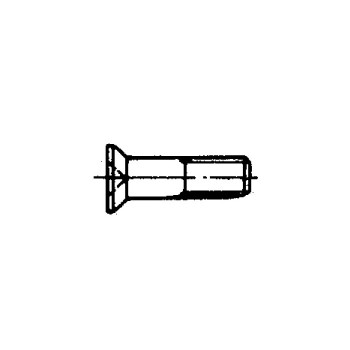

Болты с потайной головкой 90º с полем допуска диаметра стержня f9 ОСТ 1 31184-80

Материал: Сталь 30ХГСА

Диаметр резьбы, мм: От 5 до 20

Покрытие: Ц9.хр, Кд9.хр

Аналоги: 3079А, 3080А

Таблица 1

d d1
Пред.
откл.
по f9		 D
min		 D1 H r r1 l0 Шлиц
Пред. откл. прямой по ГОСТ 10753-64
b h Номер h1
Пред.
откл.
по h14
Пред. откл.
по h14 ±0,2 по h14 по H14 по h14
М5 5 9,0 10 2,5 0,5 8,0 10 1,2 1,2 2 2,3
М6 6 11,0 12 3,0 10,0 12 1,6 1,5 3 2,4
М8 8 14,8 16 4,5 0,8 12,5 14 2,0 3,4
М10 10 18,8 20 5,0 16,0 18 2,0 2,5 4 4,3
М12х1,5 12 20,8 22 1,0 20,0 20 2,5 - -
М14х1,5 14 23,8 25 5,5 22 3,0
М16х1,5 16 25,8 27 1,5 25,0 24
М18х1,5 18 28,8 30 6,0 26 3,0
М20х1,5 20 30,8 32 28



Таблица 2

L d
Номин. Пред.
откл.		 М5 М6 М8 М10 М12х1,5
Применяе-
мость		 l
Пред.
откл.
-0,4		 Применяе-
мость		 l
Пред.
откл.
-0,5		 Применяе-
мость		 l
Пред.
откл.
-0,62		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
16 ±0,2   6   -   -   -   -
18 8 6 - - -
20 10 8 6 - -
22 12 10 8 - -
24 ±0,3 14 12 10 - -
26 16 14 12 8 -
28 18 16 14 10 -
30 20 18 16 12 10
32 22 20 18 14 12
34 24 22 20 16 14
36 26 24 22 18 16
38 28 26 24 20 18
40 30 28 26 22 20
42 32 30 28 24 22
44 34 32 30 26 24
46 36 34 32 28 26
48 38 36 34 30 28
50 40 38 36 32 30
52 ±0,5 - 40 38 34 32
54 - 42 40 36 34
56 - 44 42 38 36
58 - 46 44 40 38
60 - 48 46 42 40
62 - 50 48 44 42
64 - - 50 46 44
66 - - 52 48 46
68 - - 54 50 48
70 - - 56 52 50
72 - - 58 54 52
74 - - 60 56 54
76 - - 62 58 56
78 - - 64 60 58
80 - - 66 62 60
82 - - 68 64 62
84 - - - 66 64
86 - - - 68 66
88 - - - 70 68
90 - - - 72 70
92 - - - 74 72
94 - - - 76 74
96 - - - 78 76
98 - - - 80 78
100 - - - 82 80
104 - - - 86 84
108 - - - - 88
112 - - - - 92
116 - - - - 96
120 - - - - 100
124 - - - - 104
128 - - - - -
132 - - - - -
136 - - - - -
140 - - - - -
144 - - - - -
148 - - - - -



Продолжение таблицы 2

L d
Номин. Пред.
откл.		 М14х1,5 М16х1,5 М18х1,5 М20х1,5
Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75		 Применяе-
мость		 l
Пред.
откл.
-0,75
16 ±0,2   -   -   -   -
18 - -   -
20 - - - -
22 - - - -
24 ±0,3 - - - -
26 - - - -
28 - - - -
30 - - - -
32 - - - -
34 - - - -
36 14 - - -
38 16 - - -
40 18 16 - -
42 20 18 - -
44 22 20 18 -
46 24 22 20 -
48 26 24 22 20
50 28 26 24 22
52 ±0,5 30 28 26 24
54 32 30 28 26
56 34 32 30 28
58 36 34 32 30
60 38 36 34 32
62 40 38 36 34
64 42 40 38 36
66 44 42 40 38
68 46 44 42 40
70 48 46 44 42
72 50 48 46 44
74 52 50 48 46
76 54 52 50 48
78 56 54 52 50
80 58 56 54 52
82 60 58 56 54
84 62 60 58 56
86 64 62 60 58
88 66 64 62 60
90 68 66 64 62
92 70 68 66 64
94 72 70 68 66
96 74 72 70 68
98 76 74 74 70
100 78 76 76 72
104 82 80 78 76
108 86 84 82 80
112 90 88 86 84
116 94 92 90 88
120 98 96 94 92
124 102 100 98 96
128 106 104 102 100
132 110 108 106 104
136 114 112 110 108
140 118 116 114 112
144 - 120 118 116
148 - 124 122 120



Таблица 3

L, мм d
М5 М6 М8 М10 М12х1,5 М14х1,5 М16х1,5 М18х1,5 М20х1,5
Масса 100 шт., кг
16 0,26 - - - - - - - -
18 0,29 0,43 - - - - - - -
20 0,32 0,47 0,88 - - - - - -
22 0,35 0,51 0,95 - - - - - -
24 0,38 0,56 1,03 - - - - - -
26 0,41 0,60 1,11 1,78 - - - - -
28 0,45 0,65 1,19 1,91 - - - - -
30 0,48 0,69 1,27 2,03 2,83 - - - -
32 0,51 0,74 1,35 2,15 3,01 - - - -
34 0,54 0,78 1,43 2,28 3,18 - - - -
36 0,57 0,82 1,51 2,40 3,36 4,62 - - -
38 0,69 0,87 1,59 2,52 3,54 4,86 - - -
40 0,53 0,91 1,67 2,65 3,72 5,10 6,46 - -
42 0,66 0,96 1,74 2,77 3,89 5,34 6,78 - -
44 0,69 1,00 1,82 2,89 4,07 5,58 7,09 9,15 -
46 0,72 1,05 1,90 3,02 4,25 5,83 7,41 9,54 -
48 0,75 1,09 1,98 3,14 4,43 6,07 7,72 9,94 12,19
50 0,78 1,14 2,06 3,26 4,60 6,31 8,04 10,34 12,68
52 - 1,18 2,14 3,38 4,78 6,55 8,35 10,74 13,18
54 - 1,22 2,22 3,51 4,96 6,79 8,67 11,14 13,67
56 - 1,27 2,30 3,63 5,14 7,03 8,99 11,54 14,16
58 - 1,31 2,37 3,75 5,31 7,28 9,30 11,94 14,65
60 - 1,36 2,45 3,88 5,49 7,52 9,62 12,34 15,15
62 - 1,40 2,53 4,00 5,67 7,76 9,93 12,74 15,64
64 - - 2,61 4,12 5,85 8,00 10,25 13,14 16,14
66 - - 2,69 4,25 6,02 8,24 10,56 13,54 16,63
68 - - 2,77 4,37 6,20 8,48 10,88 13,94 17,12
70 - - 2,85 4,49 6,38 8,73 11,27 14,34 17,61
72 - - 2,93 4,62 6,56 8,97 11,51 14,73 18,11
74 - - 3,00 4,74 6,73 9,21 11,62 15,13 18,60
76 - - 3,08 4,86 6,91 9,45 12,14 15,53 19,09
78 - - 3,16 4,99 7,09 9,79 12,45 15,93 19,59
80 - - 3,24 5,11 7,26 9,94 12,77 16,33 20,08
82 - - 3,32 5,23 7,44 10,18 13,09 16,73 20,57
84 - - - 5,36 7,62 10,42 13,40 17,13 21,07
86 - - - 5,48 7,80 10,66 13,72 17,53 21,56
88 - - - 5,60 7,97 10,90 14,03 17,93 22,05
90 - - - 5,73 8,15 11,15 14,35 18,33 22,54
92 - - - 5,85 8,33 11,39 14,66 18,73 23,04
94 - - - 5,97 8,51 11,63 14,98 19,33 23,53
96 - - - 6,10 8,68 11,87 15,29 19,52 24,02
98 - - - 6,22 8,86 12,11 15,61 19,92 24,52
100 - - - 6,34 9,04 12,36 15,92 20,32 25,01
104 - - - 6,59 9,39 12,84 16,56 21,12 26,00
108 - - - - 9,75 13,32 17,19 21,92 26,98
112 - - - - 10,10 13,81 17,82 22,72 27,97
116 - - - - 10,46 14,29 18,45 23,52 28,95
120 - - - - 10,81 14,77 19,08 24,31 29,94
124 - - - - 11,17 15,26 19,71 25,11 30,83
128 - - - - - 15,74 20,34 25,91 31,91
132 - - - - - 16,22 20,97 26,71 32,90
135 - - - - - 16,71 21,61 27,51 33,88
140 - - - - - 17,19 22,24 28,31 34,87
144 - - - - - - 22,87 29,11 35,85
148 - - - - - - 23,50 29,90 36,84



Пример наименования и обозначения болта с потайной головкой 90º с полем допуска диаметра стержня f9, с крестообразным шлицем, с резьбой М6 и длиной L=24 мм, цинкованного:

Болт 6-24-Ц-ОСТ 1 31184-80

То же, кадмированного:

Болт 6-24-Кд-ОСТ 1 31184-80

То же, с прямым шлицем, цинкованного:

Болт 6-24-Ц-ОСТ 1 31183-80

То же, кадмированного:

Болт 6-24-Кд-ОСТ 1 31183-80
