  • ОСТ 1 31188-80 Болты с потайной головкой L90`, крестообразным шлицем и укороченной резьбовой частью сталь
ОСТ 1 31188-80 Болты с потайной головкой L90`, крестообразным шлицем и укороченной резьбовой частью сталь

ОСТ 1 31188-80 Болты с потайной головкой L90`, крестообразным шлицем и укороченной резьбовой частью сталь

Модель: ОСТ 1 31188-80
Заказать

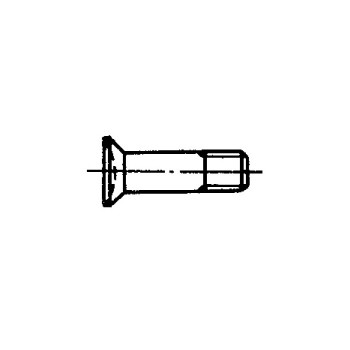

Болты с потайной головкой 90º с полем допуска диаметра стержня f9 и укороченной резьбовой частью ОСТ 1 31188-80

Материал: Сталь 30ХГСА

Диаметр резьбы, мм: От 5 до 12

Покрытие: Ц9.хр, Кд9.хр

Аналоги: 4964А, 4967А, 4968А, 4972А

Таблица 1

d

d1

Пред. откл.

по f9

D

min

 D1 H r r1 l0 Шлиц
прямой по ГОСТ 1053-64
Пред. откл. b h Номер

h1

Пред. откл.

по h14
Пред. откл.
по h14 ±0,2 по h14 по H14 по h14
М5 5 9,0 10 2,5 0,5 8,0 6 1,2 1,2 2 2,3
М6 6 11,0 12 3,0 10,0 7 1,6 1,5 3 2,4
М8 8 14,8 16 4,0 0,8 12,5 8 2,0 3,4
М10 10 18,8 20 5,0 16,0 10 2,0 2,5 4 4,3
М12х1,5 12 20,8 22 1,0 20,0 11 2,5



Таблица 2

L d
Номин. Пред. откл. М5 М6 М8 М10 М12х1,5
Применяемость

l

Пред. откл.

-0,4

 Применяемость

l

Пред. откл.

-0,5

 Применяемость

l

Пред. откл.

-0,62

 Применяемость

l

Пред. откл.

-0,75

 Применяемость

l

Пред. откл.

-0,75
10 ±0,2   4   -   -   -   -
12 6 5 - - -
14 8 7 6 - -
16 10 9 8 - -
18 12 11 10 8 -
20 14 13 12 10 9
22 16 15 14 12 11
24 ±0,3 18 17 16 14 13
26 20 19 18 16 15
28 22 21 20 18 17
30 24 23 22 20 19
32 26 25 24 22 21
34 28 27 26 24 23
36 30 29 28 26 25
38 32 31 30 28 27
40 34 33 32 30 29
42 36 35 34 32 31
44 38 37 36 34 33
46 40 39 38 36 35
48 42 41 40 38 37
50 44 43 42 40 39
52 ±0,5 - 45 44 42 41
54 - 47 46 44 43
56 - 49 48 46 45
58 - 51 50 48 47
60 - 53 52 50 59
62 - 55 54 52 51
64 - - 56 54 53
66 - - 58 56 55
68 - - 60 58 57
70 - - 62 60 59
72 - - 64 62 61
74 - - 66 64 63
76 - - 68 66 65
78 - - 70 68 67
80 - - 72 70 69
82 - - 74 72 71
84 - - - 74 73
86 - - - 76 75
88 - - - 78 77
90 - - - 80 79
92 - - - 82 81
94 - - - 84 83
96 - - - 86 85
98 - - - 88 87
100 - - - 90 89
104 - - - 94 93
108 - - - - 97
112 - - - - 101
116 - - - - 105
120 - - - - 109
124 - - - - 113




Таблица 3

L, мм d
М5 М6 М8 М10 М12х1,5
Масса 100 шт., кг
10 0,17 - - - -
12 0,20 0,29 - - -
14 0,23 0,34 0,65 - -
16 0,26 0,38 0,73 - -
18 0,29 0,43 0,80 1,30 -
20 0,32 0,47 0,88 1,42 1,95
22 0,35 0,51 0,95 1,55 2,12
24 0,38 0,56 1,03 1,65 2,30
26 0,41 0,60 0,11 1,78 2,47
28 0,45 0,65 1,19 1,91 2,65
30 0,48 0,69 1,27 2,03 2,83
32 0,51 0,74 1,35 2,15 3,01
34 0,54 0,78 1,43 2,28 3,18
36 0,57 0,82 1,51 2,40 3,36
38 0,60 0,87 1,59 2,52 3,54
40 0,63 0,91 1,67 2,65 3,72
42 0,66 0,96 1,74 2,77 3,89
44 0,69 1,00 1,82 2,89 4,07
46 0,72 1,05 1,90 3,02 4,25
48 0,75 1,09 1,98 3,14 4,43
50 0,78 1,14 2,06 3,26 4,60
52 - 1,18 2,14 3,38 4,78
54 - 1,22 2,22 3,51 4,96
56 - 1,27 2,30 3,63 5,14
58 - 1,31 2,37 3,75 5,31
60 - 1,36 2,45 3,88 5,49
62 - 1,40 2,53 4,00 5,67
64 - - 2,61 4,12 5,85
66 - - 2,69 4,25 6,02
68 - - 2,77 4,37 6,20
70 - - 2,85 4,49 6,38
72 - - 2,93 4,62 6,56
74 - - 3,00 4,74 6,73
76 - - 3,08 4,86 6,91
78 - - 3,16 4,99 7,09
80 - - 3,24 5,11 7,26
82 - - 3,32 5,23 7,44
84 - - - 5,36 7,62
86 - - - 5,48 7,80
88 - - - 5,60 7,97
90 - - - 5,73 8,15
92 - - - 5,85 8,33
94 - - - 5,97 8,51
96 - - - 6,10 8,68
98 - - - 6,22 8,86
100 - - - 6,34 9,04
104 - - - 6,59 9,39
108 - - - - 9,75
112 - - - - 10,10
116 - - - - 10,46
120 - - - - 10,84
124 - - - - 11,17



Пример наименования и обозначения болта с потайной головкой 90° с полем допуска диаметра стержня f9 и укороченной резьбовой частью, с прямым шлицем, с резьбой М6 и длиной L=24 мм, из стали 30ХГСА цинкованного:

Болт 6-24-Ц-ОСТ 1  31185-80

То же, из стали 30ХГСА, кадмированного:

Болт 6-24-Кд-ОСТ 1  31185-80

То же, из стали 14Х17Н2, пассивированного:

Болт 6-24-Хим.Пас-ОСТ 1  31186-80

То же, из стали 07Х16Н6-Ш, пассивированного:

Болт 6-24-Хим.Пас-ОСТ 1  31187-80

То же, с крестообразным шлицем, из стали 30ХГСА, цинкованного:

Болт 6-24-Ц-ОСТ 1  31188-80

То же, из стали 30ХГСА, кадмированного:

Болт 6-24-Кд-ОСТ 1  31188-80
