ОСТ 1 31190-80 Болты с потайной головкой L90`, крестообразным шлицем сталь

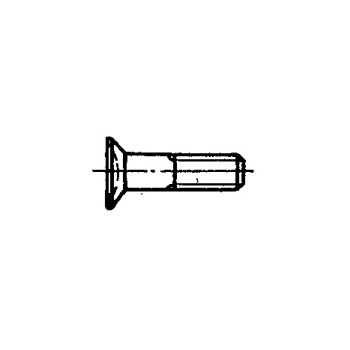

Болты с потайной головкой 90º с полем допуска диаметра стержня p9 ОСТ 1 31190-80
Материал: Сталь 30ХГСА
Диаметр резьбы, мм: От 5 до 10
Шлиц: Крестообразный
Покрытие: Ц3-6.хр, Кд3-6.хр
Аналоги: 5013А, 5014А, 5015А

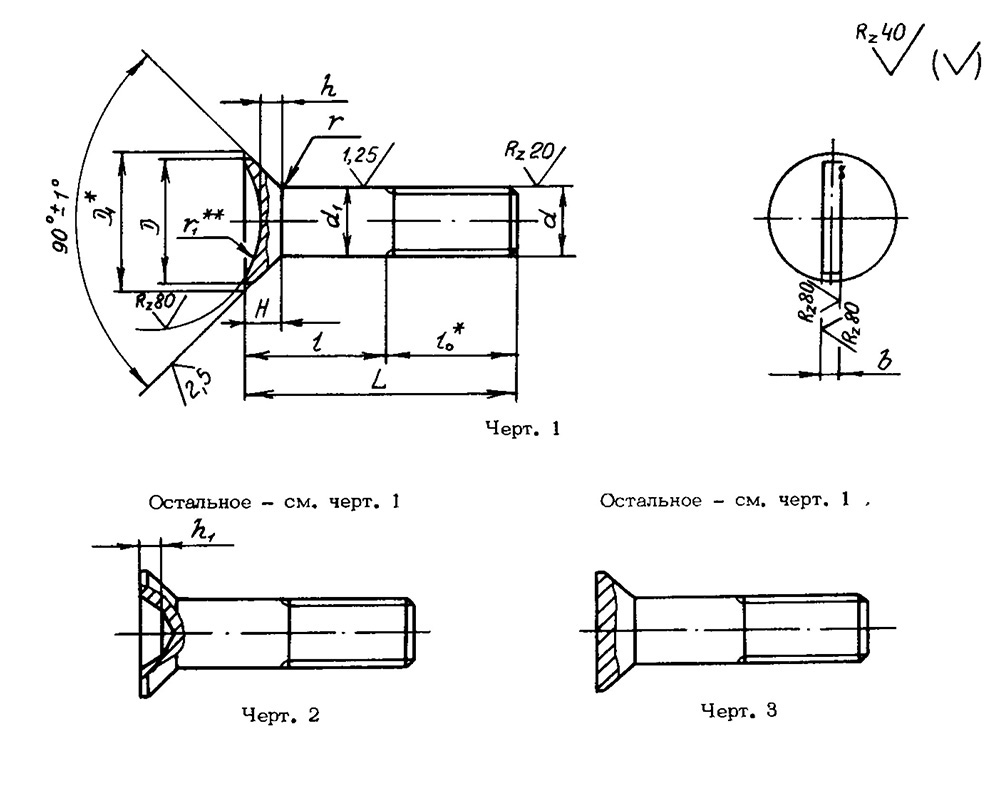

Таблица 1
| d |
d1 Пред. откл. по p6 |
D min |
D1 | H | r | r1 | l0 | Шлиц | |||
| Пред. откл. | Прямой | по ГОСТ 10753-80 | |||||||||
| b | h | Номер |
h1 Пред. откл. по h14 |
||||||||
| Пред. откл. | |||||||||||
| по h14 | ±0,2 | по h14 | по H14 | по h14 | |||||||
| М5 | 5 | 9,0 | 10 | 2,5 | 0,5 | 8,0 | 10 | 1,2 | 1,2 | 2 | 2,3 |
| М6 | 6 | 11,0 | 12 | 3,0 | 10,0 | 12 | 1,6 | 1,5 | 3 | 2,4 | |
| М8 | 8 | 14,8 | 16 | 4,0 | 0,8 | 12,5 | 14 | 2,0 | 3,4 | ||
| М10 | 10 | 18,8 | 20 | 5,0 | 16,0 | 18 | 2,0 | 2,5 | 4 | 4,3 | |
| М12х1,5 | 12 | 20,8 | 22 | 5,0 | 1,0 | - | 20 | - | - | - | - |
| М14х1,5 | 14 | 23,8 | 25 | 5,5 | 22 | ||||||
| М16х1,5 | 16 | 25,8 | 27 | 1,5 | 24 | ||||||
| М18х1,5 | 18 | 28,8 | 30 | 6,0 | 26 | ||||||
| М20х1,5 | 20 | 30,8 | 32 | 28 | |||||||
Пример наименования и обозначения болта с потайной головкой 90º с полем допуска диаметра стержня p6, с прямым шлицем, с резьбой М8 и длиной L=24мм, из стали 30ХГСА, цинкованного:
Болт 8-24-Ц-ОСТ 1 31189-80
То же, из стали 30ХГСА, кадмированного:
Болт 8-24-Кд-ОСТ 1 31189-80
То же, с крестообразным шлицем, из стали 30ХГСА, цинкованного:
Болт 8-24-Ц-ОСТ 1 31190-80
То же, из стали 30ХГСА, кадмированного:
Болт 8-24-Кд-ОСТ 1 31190-80
То же, без шлица, из стали 30ХГСА, цинкованного:
Болт 8-24-Ц ОСТ 1 31191-80
То же, из стали 30ХГСА, кадмированного:
Болт 8-24-Кд-ОСТ 1 31191-80
