ОСТ 1 31193-80 Болты с потайной головкой L90`, крестообразным шлицем и укороченной резьбовой частью сталь

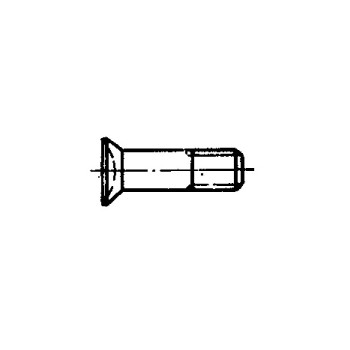

Болты с потайной головкой 90º с полем допуска диаметра стержня p6 ОСТ 1 31193-80
Материал: Сталь 30ХГСА
Диаметр резьбы, мм: От 6 до 10
Шлиц: Крестообразный
Покрытие: Ц3-6.хр, Кд3-6.хр
Аналоги: 5019А, 5020А, 5021А
Таблица 1
| d |
d1 Пред. откл. по p6 |
D min |
D1 | H | r | r1 | l0 | Шлиц | |||||
|
Пред. откл. |
Прямой | по ГОСТ 10753-86 | |||||||||||
| b | h | Номер |
Глубина вхождения калибра |
m | |||||||||
| Пред. откл. | |||||||||||||
| по h14 | ±0,2 | по h14 | по H14 | по h14 | min | max | |||||||
| М6 | 6 | 11,0 | 12 | 3,0 | 0,5 | 10,0 | 9 | 1,6 | 1,5 | 3 | 2,33 | 2,83 | 6,2 |
| М8 | 8 | 14,8 | 16 | 4,0 | 0,8 | 12,5 | 11 | 2,0 | 3,33 | 3,83 | 7,2 | ||
| М10 | 10 | 18,8 | 20 | 5,0 | 16,0 | 13 | 2,0 | 2,5 | 4 | 4,47 | 4,97 | 9,4 | |
| М12х1,5 | 12 | 20,8 | 22 | 1,0 | 20,0 | 15 | 2,5 | - | - | - | - | ||
| М14х1,5 | 14 | 23,8 | 25 | 5,5 | 16 | 3,0 | |||||||
| М16х1,5 | 16 | 25,8 | 27 | 1,5 | 25,0 | 18 | |||||||
| М18х1,5 | 18 | 28,8 | 30 | 6,0 | 19 | 3,0 | |||||||
| М20х1,5 | 20 | 30,8 | 32 | 21 | |||||||||
Пример наименования и обозначения болта с потайной головкой 90º с полем допуска диаметра стержня p6 и короткой резьбовой частью, с прямым шлицем, с резьбой М8 и длиной L=24мм, из стали 30ХГСА, цинкованного:
Болт 8-24-Ц-ОСТ 1 31192-80
То же, из стали 30ХГСА, кадмированного:
Болт 8-24-Кд-ОСТ 1 31192-80
То же, с крестообразным шлицем, из стали 30ХГСА, цинкованного:
Болт 8-24-Ц-ОСТ 1 31193-80
То же, из стали 30ХГСА, кадмированного:
Болт 8-24-Кд-ОСТ 1 31193-80
То же, без шлица, из стали 30ХГСА, кадмированного:
Болт 8-24-Ц-ОСТ 1 31194-80
То же, из стали 30ХГСА, кадмированного:
Болт 8-24-Кд-ОСТ 1 31194-80
