Модель: ОСТ 1 31244-88
Заказать

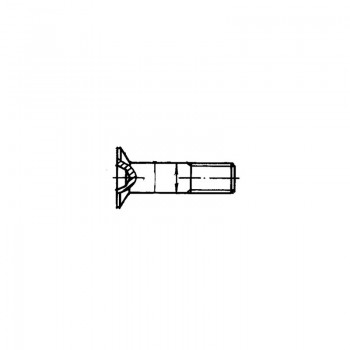

Болты с потайной головкой 120º с полем допуска диаметра стержня f9 из титановго сплава для композиционных материалов ОСТ 1 31244-88

Материал: Титановый сплав ВТ16

Диаметр резьбы, мм: От MR4-6e до MR8-6e

Покрытие: Ан.Окс 2-3

Таблица 1

d d1
Пред.
откл.
по f9		 D
min		 D1 H -0,12 r -0,3 l0 Шлиц типа H
по ГОСТ 10753-86		 Глубина
вхождения
калибра
в шлиц
Номер m
max min
MR4-6e 4 9,3 10,6 1,9 0,5 7 2 3,79 1,81 1,31
MR5-6e 5 11,0 12,3 2,1 0,7 8 4,09 2,11 1,61
MR6-6e 6 13,0 14,7 2,5 10 3 5,81 2,56 2,06
MR8-6e 8 17,0 18,4 3,0 0,9 12 6,21 2,96 2,46



Таблица 2

L d
Номин. Пред.
откл.		 MR4 MR5 MR6 MR8
Применяе-
мость		 l -0,35 Применяе-
мость		 l -0,4 Применяе-
мость		 l -0,5 Применяе-
мость		 l -0,62
10 ±0,2   3   -   -   -
11 4 3 - -
12 5 4 - -
13 6 5 3 -
14 7 6 4 -
15 8 7 5 -
16 9 8 6 4
17 10 9 7 5
18 11 10 8 6
19 12 11 9 7
20 13 12 10 8
21 14 13 11 9
22 15 14 12 10
23 ±0,3 - 15 13 11
24 - - 14 12
25 - - 15 13
26 - - - 14
27 - - - 15
28 - - - 16
29 - - - 17
30 - - - 18
31 - - - 19
32 - - - 20



Таблица 3

L, мм d
MR4 MR5 MR6 MR8
Масса 100 шт., кг
10 0,076 - - -
11 0,082 0,128 - -
12 0,088 0,137 - -
13 0,094 0,146 0,216 -
14 0,099 0,155 0,229 -
15 0,105 0,164 0,242 -
16 0,111 0,174 0,255 0,467
17 0,117 0,182 0,269 0,490
18 0,123 0,191 0,282 0,513
19 0,129 0,201 0,295 0,537
20 0,134 0,209 0,308 0,559
21 0,140 0,219 0,321 0,583
22 0,146 0,228 0,334 0,606
23 - 0,237 0,347 0,629
24 - - 0,360 0,653
25 - - 0,373 0,676
26 - - - 0,699
27 - - - 0,723
28 - - - 0,746
29 - - - 0,769
30 - - - 0,793
31 - - - 0,816
32 - - - 0,839



Пример наименования и обозначения болта с потайной головкой 120º с полем допуска диаметра стержня f9 из титанового сплава для композиционных материалов с резьбой MR6 и длиной L=24 мм, анодированного:

Болт 6-24-Ан.окс-ОСТ 1 31244-88
