ОСТ 1 31582-91 Винты самонарезающие сталь

ОСТ 1 31582-91 Винты самонарезающие сталь

Модель: ОСТ 1 31582-91
Заказать

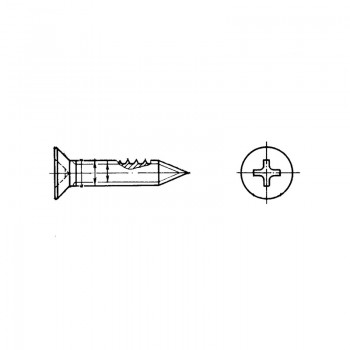

Винты с потайной головкой 90º ОСТ 1 31582-91

Материал: Сталь 15Г, сталь 25

Диаметр резьбы, мм: От 3,0 до 5,0

Покрытие: Ц6.хр

Таблица 1

d d1 D
min		 D1 Dk
H7		 hb H
h11		 P
±0,01		 r
max		 Шлиц по ГОСТ 10753
min max min max min max Номер Глубина вхождения
калибра		 m
min max
3,0 3,10 2,1 2,2 5,3 6,5 4,49 0,79 1,04 1,75 1,06 0,8 2 0,91 1,43 3,6
3,5 3,65 2,5 2,6 6,2 7,5 4,90 1,10 1,35 2,00 1,41 1,40 1,93 4,1
4,0 4,15 2,9 3,0 7,2 8,6 5,30 1,46 1,71 2,30 1,59 1,0 1,79 2,33 4,5
5,0 5,20 3,5 3,7 9,0 10,6 6,75 1,74 1,99 2,80 2,12 1,2 2,38 2,93 5,1



Таблица 2

L d
3 3,5 4 5
Номин. Пред.
откл.		 Масса 100 шт., кг
6  ±0,8 0,031 - - -
8 0,038 0,050 0,065 -
10 0,045 0,060 0,077 0,133
12 0,053 0,070 0,089 0,154
14 0,060 0,079 0,101 0,175
16 0,067 0,089 0,114 0,197
18 0,075 0,098 0,126 0,218
20 0,082 0,108 0,138 0,239
22 - 0,118 0,150 0,260
25 - 0,127 0,162 0,281
30 ±1,2 - - 0,199 0,345
35 - - 0,232 0,398
40 - - - 0,442



Пример наименования и обозначения самонарезающего винта с потайной головкой 90º диаметром d=3 мм и длиной L=14 мм, из стали 15Г, с покрытием Ц.хр:

Винт 3-14-Ц-1-ОСТ 1 31582-91

То же, из стали 25:

Винт 3-14-Ц-2-ОСТ 1 31582-91
