ОСТ 1 34039-79 Заклепка с потайной головкой L90` с компенсатором алюминий

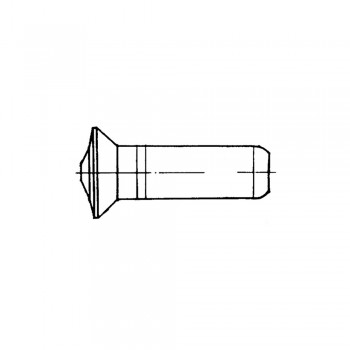

Заклепки с потайной головкой 90º с компенсатором для автоматической клепки ОСТ 1 34039-79
Материал: Алюминиевый сплав В65
Диаметр, мм: От 3,0 до 6,0
Покрытие: Ан.Окс.нхр

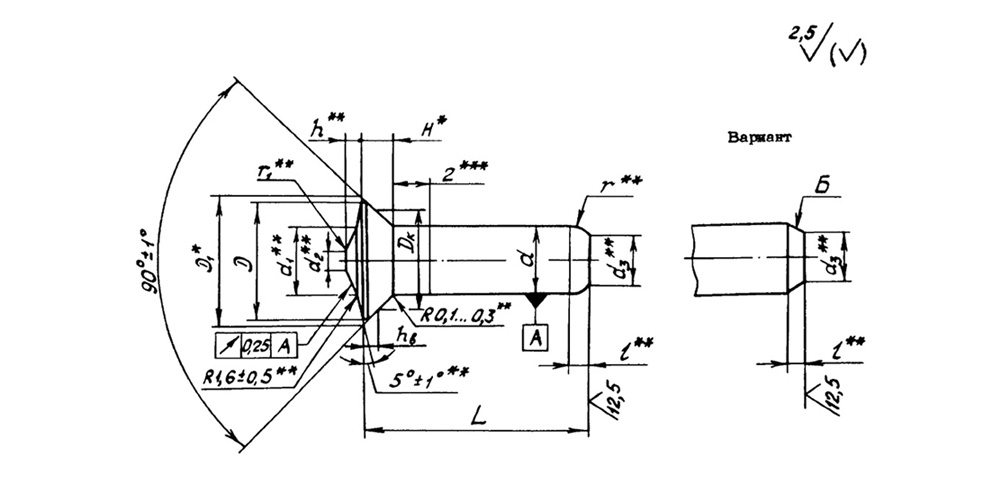

Таблица 1
d | d1 | d2 | d3 |
D min |
D1 | H | h | l |
r min |
r1 max |
|||
Пред. откл. | min | max | Номин. |
Пред. откл. |
min | max | |||||||
+0,04 | ±0,2 | ±0,15 | |||||||||||
3,0 | 3,0 | 0,6 | 2,1 | 2,4 | 5,1 | 5,6 | 1,3 | 0,6 | ±0,1 | 0,6 | 0,9 | 0,8 | 0,6 |
3,5 | 3,5 | 0,7 | 2,45 | 2,8 | 6,0 | 6,5 | 1,5 | 0,7 | 0,7 | 1,05 | 1,1 | ||
4,0 | 4,5 | 0,8 | 2,8 | 3,2 | 6,9 | 7,4 | 1,7 | 0,8 | 0,8 | 1,2 | 1,4 | 1,0 | |
5,0 | 5,0 | 1,0 | 3,5 | 4,0 | 8,7 | 9,2 | 2,1 | 1,0 | 1,0 | 1,5 | 1,6 | ||
6,0 | 6,0 | 1,2 | 4,2 | 4,8 | 10,3 | 11,0 | 2,5 | 1,2 | ±0,2 | 1,2 | 1,8 | 2,0 | 1,2 |
Таблица 2
L | d | ||||||||||
Номин. |
Пред. откл. |
3 | 3,5 | 4 | 5 | 6 | |||||
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
||
6,5 | ±0,2 | 0,158 | - | - | - | - | |||||
8,0 | 0,188 | 0,261 | 0,351 | - | - | ||||||
9,5 | 0,218 | 0,302 | 0,405 | 0,657 | - | ||||||
11,0 | ±0,3 | 0,248 | 0,342 | 0,459 | 0,741 | 1,102 | |||||
12,5 | 0,278 | 0,383 | 0,513 | 0,825 | 1,222 | ||||||
14,0 | - | 0,423 | 0,567 | 0,909 | 1,352 | ||||||
15,5 | - | - | 0,621 | 0,993 | 1,472 | ||||||
17,0 | - | - | 0,675 | 1,077 | 1,592 | ||||||
18,5 | - | - | 0,729 | 1,161 | 1,712 | ||||||
20,0 | - | - | 0,783 | 1,245 | 1,632 | ||||||
21,5 | - | - | - | 1,329 | 1,952 | ||||||
23,0 | - | - | - | 1,413 | 2,072 | ||||||
24,5 | - | - | - | 1,497 | 2,192 | ||||||
26,0 | - | - | - | 1,581 | 2,312 |
Пример наименования и обозначения заклепки с потайной головкой 90º с компенсатором для автоматической клепки диаметром d=6 мм и длиной L=23 мм, анодированной:
Заклепка 6-23-Ан.Окс-ОСТ 1 34039-79
