ОСТ 1 34040-79 Заклепки с плоско-скругленной головкой с компенсатором алюминий

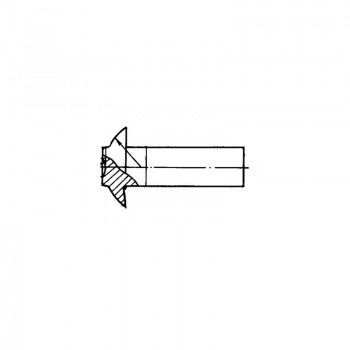

Заклепки с плоско-скругленной головкой с компенсатором ОСТ 1 34040-79
Материал: Алюминиевый сплав В65
Диаметр, мм: От 3,0 до 6,0
Покрытие: Ан.Окс.нхр

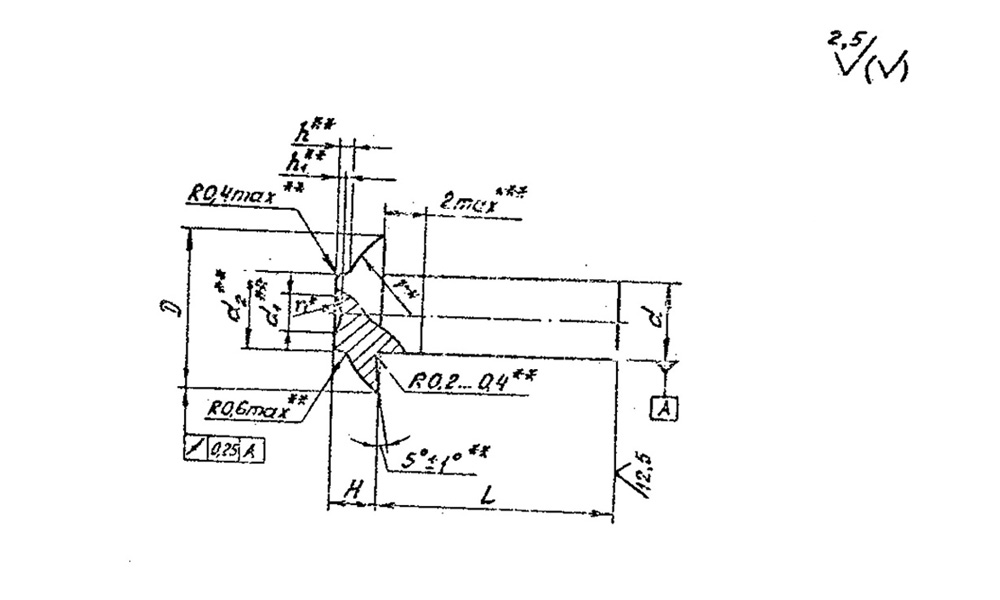

Таблица 1
d |
d1 |
d2 Пред. откл. ±0,2 |
D | H | h | h1 | r | r1 | |||
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Пред. откл | |||||
+0,1 | |||||||||||
3,0 | 1,5 | +0,15 | 3,0 | 6,0 | +0,3 | 1,8 | +0,15 | 0,5 | 0,25 | 3,6 | 1,3 |
3,5 | 1,8 | 3,5 | 7,0 | 2,0 | 4,2 | 1,7 | |||||
4,0 | 2,0 | +0,20 | 4,0 | 8,0 | +0,4 | 2,3 | +0,20 | 0,6 | 0,30 | 4,8 | 1,8 |
5,0 | 2,5 | 5,0 | 10,0 | 2,7 | 6,0 | 2,3 | |||||
6,0 | 3,0 | 6,0 | 12,0 | +0,5 | 3,2 | 7,2 | 3,8 |
Таблица 2
L | d | ||||||||||
Номин. |
Пред. откл. |
3 | 3.5 | 4 | 5 | 6 | |||||
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
Применяе- мость |
Масса 1000 шт., кг |
||
5 | ±0,2 | 0,170 | - | - | - | - | |||||
6 | 0,190 | 0,274 | - | - | - | ||||||
7 | 0,210 | 0,301 | 0,416 | - | - | ||||||
8 | 0,230 | 0,328 | 0,451 | 0,757 | - | ||||||
9 | 0,250 | 0,355 | 0,486 | 0,812 | - | ||||||
10 | 0,270 | 0,382 | 0,521 | 0,867 | - | ||||||
11 | ±0,3 | 0,280 | 0,408 | 0,556 | 0,922 | 1,427 | |||||
12 | * | 0,435 | 0,592 | 0,977 | 1,506 | ||||||
13 | 0,330 | 0,463 | 0,627 | 1,032 | 1,585 | ||||||
14 | 0,350 | 0,490 | 0,662 | 1,087 | 1,664 | ||||||
15 | 0,370 | 0,516 | * | 1,142 | 1,743 | ||||||
16 | 0,390 | 0,543 | 0,732 | 1,187 | 1,822 | ||||||
17 | - | 0,570 | 0,767 | 1,258 | 1,901 | ||||||
18 | - | 0,597 | 0,803 | 1,307 | 1,981 | ||||||
19 | - | 0,624 | 0,833 | 1,362 | 2,080 | ||||||
20 | - | - | 0,873 | 1,418 | 2,136 | ||||||
22 | - | - | - | 1,528 | 2,299 | ||||||
24 | - | - | - | 1,638 | 2,458 | ||||||
26 | - | - | - | 1,748 | * | ||||||
28 | - | - | - | - | 2,776 | ||||||
30 | - | - | - | - | 2,935 | ||||||
32 | ±0,4 | - | - | - | - | 3,094 |
*Требует уточнения
Пример наименования и обозначения заклепки с плоско-скругленной головкой с компенсатором диаметром d=6 мм и длиной L=24 мм, анодированной:
Заклепка 6-24-Ан.Окс-ОСТ 1 34040-79
