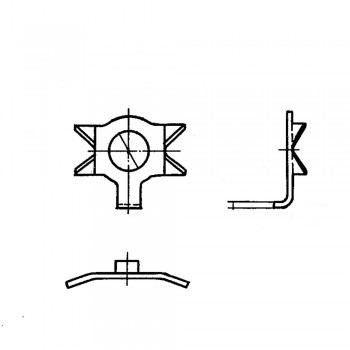

Шайбы стопорные двухсторонние с носком ОСТ 1 34525-80
Материал: Сталь 12Х18Н10Т-М
Покрытие: Хим.Пас
Аналоги: 3451А, 3452А
Таблица 1
|
Номинальный диаметр резьбы крепежной детали |
d | D | b | B | l | l1 | l2 | l3 |
L Пред. откл. по h14 |
r | r1 | S | Масса 100шт., кг |
| Пред. откл. | |||||||||||||
| по H12 | по h14 | ||||||||||||
| 4 | 4,1 | 7,0 | 3,4 | 5,0 | 6,0 | 3,5 | 3,0 | 6 | 11,7 | 0,5 | 0,8 | 0,5 | 0,024 |
| 5 | 5,1 | 8,5 | 6,0 | 7,3 | 4,1 | 7 | 13,7 | 0,035 | |||||
| 6 | 6,1 | 10,0 | 7,5 | 9,0 | 5,0 | 4,0 | 8 | 15,7 | 0,8 | 1,2 | 0,8 | 0,073 | |
| 8 | 8,1 | 13,0 | 9,0 | 11,0 | 6,5 | 9 | 18,2 | 1,5 | 1,0 | 0,124 | |||
| 10 | 10,1 | 15,0 | 4,4 | 10,0 | 13,0 | 7,5 | 11 | 21,1 | 1,0 | 0,165 | |||
| 12 | 12,1 | 18,0 | 11,0 | 15,0 | 9,0 | 14 | 25,6 | 0,207 | |||||
| 14 | 14,1 | 20,0 | 12,0 | 17,0 | 10,0 | 15 | 27,5 | 1,2 | 1,8 | 1,2 | 0,285 | ||
| 16 | 16,1 | 23,0 | 5,4 | 13,0 | 18,0 | 11,5 | 5,0 | 16 | 30,8 | 0,351 | |||
| 18 | 18,1 | 25,0 | 15,0 | 21,0 | 12,5 | 17 | 32,8 | 0,425 | |||||
| 20 | 20,1 | 28,0 | 16,0 | 22,0 | 14,0 | 18 | 35,1 | 1,5 | 0,492 | ||||
| 22 | 22,1 | 31,0 | 5,8 | 18,0 | 24,0 | 15,5 | 5,5 | 20 | 38,9 | 0,611 | |||
| 24 | 24,1 | 34,0 | 19,0 | 27,0 | 17,0 | 21 | 41,4 | 0,702 | |||||
Пример наименования и обозначения двухсторонней стопорной шайбы с носком для крепежной детали с номинальным диаметром резьбы 6мм, из стали 12Х18Н10Т-М, пассивированной:
Шайба 6-Хим.Пас-ОСТ 1 34525-80
То же, из стали 20, цинкованной:
Шайба 6-Ц-ОСТ 1 34524-80
