ОСТ 1 34526-80 Шайбы стопорные двухсторонние с лапкой сталь

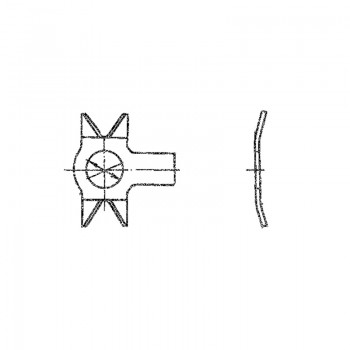

Шайбы стопорные двухсторонние с лапкой ОСТ 1 34526-80

Материал: Сталь 20

Покрытие: Ц9.хр

Аналоги: 3455А, 3456А

Таблица 1

Номинальный

диаметр резьбы

крепежной детали

d D b B l l1 L r r1 r2 S Масса 100шт., кг
Пред. откл.
по H12 по h14
4 4,1 7,0 4 5,0 6,0 3,5 8 0,5 0,8 0,5 0,5 0,027
5 5,1 8,5 6 6,0 7,3 4,1 9 0,6 0,037
6 6,1 10,0 7,5 9,0 5,0 11 0,8 1,2 0,8 0,8 0,076
8 8,1 13,0 7 9,0 11,0 6,5 15 1,5 - 1,0 0,144
10 10,1 15,0 8 10,0 13,0 7,5 18 1,0 0,198
12 12,1 18,0 10 11,0 15,0 9,0 20 0,336
14 14,1 20,0 11 12,0 17,0 10,0 24 1,2 1,8 1,2 0,382
16 16,1 23,0 12 13,0 18,0 11,5 27 0,467
18 18,1 25,0 14 15,0 21,0 12,5 30 0,577
20 20,1 28,0 17 16,0 22,0 14,0 32 1,5 0,704
22 22,1 31,0 19 18,0 24,0 15,5 35 0,877
24 24,1 34,0 20 19,0 27,0 17,0 38 1,010



Пример наименования и обозначения двухсторонней стопорной шайбы с лапкой для крепежной детали с номинальным диаметром резьбы 6мм, из стали 20, цинкованной:

Шайба 6-Ц-ОСТ 1 34526-80

То же, из стали 12Х18Н10Т-М, пассивированной:

Шайба 6-Хим.Пас-ОСТ 1 34527-80
