ОСТ 1 35004-78 Штифты цилиндрические с полем допуска диаметра h6 сталь

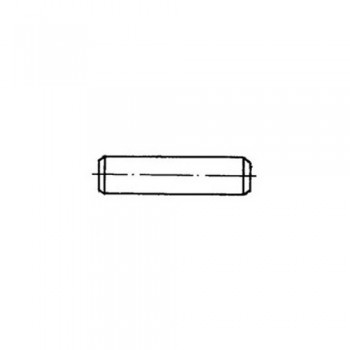

Штифты цилиндрические с полем допуска диаметра h6 ОСТ 1 35004-78

Материал: Сталь 30ХГСА

Покрытие: Кд3.хр

Диаметр, мм: От 4 до 16

Таблица 1

d

Пред.

откл.

по h6

Исполнение

d1

Пред.

откл.

по H12

C r
Номин.

Пред.

откл.

Номин.

Пред.

откл.

0,6 1 - 0,1 ±0,05 0,3 -0,2
0,8 -
1,0 - 0,2 ±0,10 0,6 -0,3
1,6 - 0,3 ±0,20
2,0 -
2,5 - 0,5 ±0,30 0,8 -0,4
3,0 -
4,0 - 0,6
5,0 - 0,8 1,0 -0,5
6,0 - 1,0 ±0,50 1,2
8,0 1 и 2 4 1,2
10,0 5 1,6 1,6
12,0 6 2,0 -1,0
16,0 8 2,0 3,0



Пример наименования и обозначения цилиндрического штифта с полем допуска диаметра h6, исполнения 1, диаметром d=6мм и длиной L=25мм, из стали 30ХГСА, кадмированного:

Штифт 1-6-25-Кд-ОСТ 1 35004-78

То же, из стали 13Х11Н2В2МФ-Ш, пассивированного:

Штифт 1-6-25-Хим.Пас-ОСТ 1 35005-78

То же, из стали 10Х11Н23Т3МР, пассивированного:

Штифт 1-6-25-Хим.Пас-ОСТ 1 35006-78
