ОСТ 1 37017-80 Гайки самоконтрящиеся на кронштейнах
Модель: ОСТ 1 37017-80
Заказать

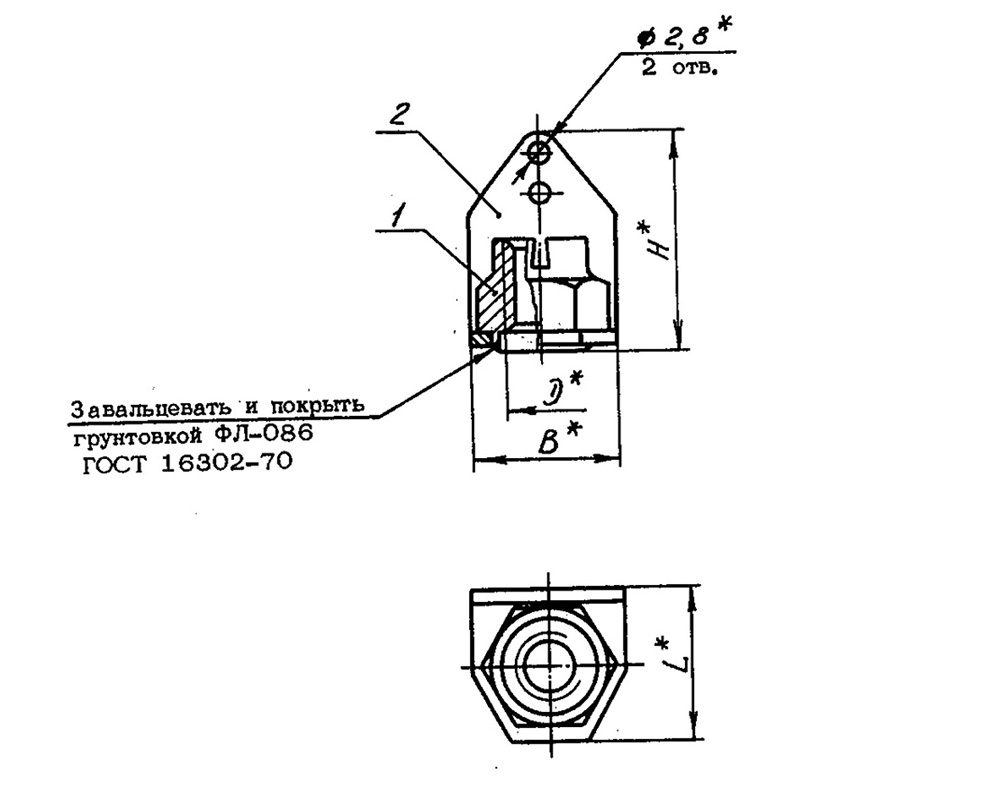

Гайки самоконтрящиеся на кронштейнах ОСТ 1 37017-80
Диаметр резьбы, мм: От 3 до 12
Аналоги: 3365А
Таблица 1
| D | L | B | H |
Поз. 1 Гайка |
Поз. 2 Кронштейн |
Масса 100 шт., кг |
| Количество | ||||||
| 1 | 1 | |||||
| Обозначение | ||||||
| М3 | 8,5 | 8 | 22 | 3-Ц-ОСТ 1 37018-80 | 1-Ан.Окс-ОСТ 1 37019-80 | 0,18 |
| М8 | 17,5 | 17 | 27 | 8-Ц-ОСТ 1 37018-80 | 2-Ан.Окс-ОСТ 1 37019-80 | 0,76 |
| М10 | 20,5 | 20 | 29 | 10-Ц-ОСТ 1 37018-80 | 3-Ан.Окс-ОСТ 1 37019-80 | 1,16 |
| М12х1,5 | 22,5 | 22 | 32 | 12-Ц-ОСТ 1 37018-80 | 4-Ан.Окс-ОСТ 1 37019-80 | 1,84 |
*Гайки приведены с цинковым покрытием условно. Разрешаются другие покрытия
Таблица 2
| D | Покрытие гаек поз.1 | |||
| Ц6-9.хр | Кд6-9.хр | |||
| Код ОКП | КЧ | Код ОКП | КЧ | |
| М3 | 75 9417 6701 | 06 | 75 9417 6711 | 04 |
| М8 | 75 9417 6702 | 05 | 75 9417 6712 | 03 |
| М10 | 75 9417 6703 | 04 | 75 9417 6713 | 02 |
| М12х1,5 | 75 9417 6704 | 03 | 75 9417 6714 | 01 |
Пример наименования и обозначения самоконтрящейся гайки на кронштейне с резьбой М12х1,5, с покрытием Ц.хр*:
Гайка 12-Ц-ОСТ 1 33017-80
*При применении гаек с другими покрытиями в обозначении гайки на кронштейне следует указывать соответствующее обозначение покрытия, взятое из ОСТ 1 33102-80
